6.8L 3V (A/T)

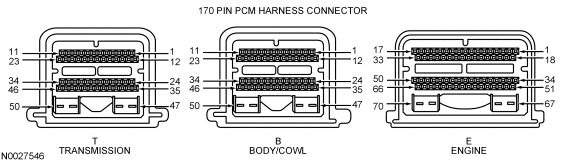

Fig 1: 170 Pin PCM Harness Connector - 6.8L 3V (A/T)
G03877989Courtesy of FORD MOTOR CO.
SENSORS/INPUTS - 6.8L 3V (A/T)

Sensors/Inputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
FTP V/FTP (M) B3 2.6/0  2.6/0  2.6/0  2.6/0  DCV/IN-H2O
APP1 B5 4.1  4.2  3.9  3.7  DCV
PTOIR V B7 VBAT  VBAT  VBAT  VBAT  DCV
BPP B8 VBAT/OFF  0.1/ON (E)  VBAT/OFF  VBAT/OFF  DCV/ OFF-ON
PTO LOAD B9 NO  NO  NO  NO  YES-NO
HO2S13 B14 0  (D)  (D)  (D)  DCV
APP2 B17 1.6  1.7  1.9  2.1  DCV
SCCS B19 5  0.1 (Q)  5  5  DCV
RDI B20 0  0  0  0  DCV
FPM B21 0.1-VBAT / 0-100  0.1-VBAT / 0-100  0.1-VBAT / 0-100  0.1-VBAT / 0-100  DCV/%
PTO B26 OFF  OFF  OFF  OFF  ON-OFF
TCS B27 0.1/OFF  VBAT/ON (G)  0.1/OFF  0.1/OFF  DCV/OFF-ON
APP3 B28 1  1.1  1.3  1.5  DCV
VSS B29 0  0  30  55  MPH
FEPS B44 0.1  0.1  0.1  0.1  DCV
ACCS E4 0.1/OFF  VBAT/ON (A)  0.1/OFF  0.1/OFF  DCV/OFF-ON
FRT E19 0.5-3/210-110  0.5-3/210-110  0.5-3/210-110  0.5-3/210-110  DCV/DEG
DPFEGR (M) E21 0.25-1.3  0.25-1.3  0.25-4.65  0.25-4.65  DCV
IAT E22 1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  DCV/DEG
MAF V E25 0  0.7-1.2  1.2-1.7  1.6-2.7  DCV
HO2S11 E28 0  switching (C)  switching (C)  switching (C)  DCV
HO2S21 E29 0  switching (C)  switching (C)  switching (C)  DCV
KS2 E31 0  0  0  0  DCV
FRP E32 1.3/14  3.7/39  3.7/39  3.7/39  DCV/PSI
CHT V/CHT E41 0.61 or 3.7/194  0.61 or 3.7/194  0.61 or 3.7/194  0.61 or 3.7/194  DCV/DEG
CMP E45 0  6.5-10  10-13  13-16  Hz
CKP E47 0  420-520  800-1050  1100-1300  Hz
KS1 E49 0  0  0  0  DCV
TP2 PS E60 1.2  0.8  1  1.4  DCV
TP1 NS E61 4.3  4.6  4.5  4.4  DCV
MAP E62 4  1-1.4  1.8-2.1  1.9-2.3  DCV
BPS E65 0.1/OFF  VBAT/ON (E)  0.1/OFF  0.1/OFF  DCV/OFF-ON
OSS T3 0  0  400/1450  815/2450  Hz/RPM
ISS T4 0  100/200  800/1200  0/1670  Hz/RPM
TSS T15 0  100/200  800/1200  0/1670  Hz/RPM
TR-P T19 0  0  11.5  11.5  DCV
HO2S12 (M) T24 0  (D)  (D)  (D)  DCV
HO2S22 (M) T25 0  (D)  (D)  (D)  DCV
TFT T29 0.5-2/210-110  0.5-2/210-110  0.5-2/210-110  0.5-2/210-110  DCV/DEG
CPP/PNP PID ON  ON  OFF  OFF  OFF-ON
GEAR PID 1  1  5  6  GEAR
LOAD PID (L)  14-16  20-25  25-35  %
MISF PID OFF  OFF  OFF  OFF  OFF-ON
OCTADJS PID NO RETARD  NO RETARD  NO RETARD  NO RETARD  NO RETARD/RETARD
RPM PID 0  600-900  1350-1500  1700-1900  RPM
VSS PID 0  0  30  55  MPH
ACTUATORS/OUTPUTS - 6.8L 3V (A/T)

Actuators/Outputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
VSO B1 0  0  65  125  Hz
SMC B2 0  0  0  0  DCV
FP B12 VBAT/0  0.1/100  0.1/100  0.1/100  DCV/%
EVAPC V (M) B13 VBAT/0  VBAT/0  VBAT/0 (R)  VBAT/0 (R)  DCV/%
TRO-N B22 ON  ON  ON  ON  ON-OFF
RLC B24 OFF  OFF  OFF  OFF  ON-OFF
CTO B25 0  55-65  110-130  140-175  Hz
HTR 13 (M) B38 0.1/ON (P)  0.1/ON  0.1/ON  0.1/ON  DCV/OFF-ON
PTOIL B42 OFF  OFF  OFF  OFF  OFF-ON
TCIL B43 VBAT/OFF  VBAT/OFF  VBAT/OFF  VBAT/OFF  DCV/OFF-ON
TRO-P B46 ON  ON  OFF  OFF  ON-OFF
EVAPPDC E1 0  0-10/0-100  0-10/0-100  0-10/0-100  Hz/%
PCV HC (M) E2 OFF  OFF  OFF  OFF  ON-OFF
ACCR (WAC) E3 VBAT/OFF  0.1/ON  VBAT/OFF  VBAT/OFF  DCV/OFF-ON
CDD (CYL 10) E8 VBAT  VBAT  VBAT  VBAT  DCV
CDH (CYL 8) E9 VBAT  VBAT  VBAT  VBAT  DCV
CDC (CYL 5) E10 VBAT  VBAT  VBAT  VBAT  DCV
CDE (CYL 2) E11 VBAT  VBAT  VBAT  VBAT  DCV
CDG (CYL 3) E12 VBAT  VBAT  VBAT  VBAT  DCV
CDJ (CYL 9) E13 VBAT  VBAT  VBAT  VBAT  DCV
CDI (CYL 4) E14 VBAT  VBAT  VBAT  VBAT  DCV
CDB (CYL 6) E15 VBAT  VBAT  VBAT  VBAT  DCV
CDF (CYL 7) E16 VBAT  VBAT  VBAT  VBAT  DCV
CDA (CYL 1) E17 VBAT  VBAT  VBAT  VBAT  DCV
TACM (+) E34 3.7  VBAT  VBAT  VBAT  DCV
INJ2 E35 0  3.8-4.6  6-8  11-15  mS
INJ4 E36 0  3.8-4.6  6-8  11-15  mS
INJ6 E37 0  3.8-4.6  6-8  11-15  mS
INJ8 E38 0  3.8-4.6  6-8  11-15  mS
INJ10 E39 0  3.8-4.6  6-8  11-15  mS
TACM (-) E51 3.7  VBAT  VBAT  VBAT  DCV
INJ1 E52 0  3.8-4.6  6-8  11-15  mS
INJ3 E53 0  3.8-4.6  6-8  11-15  mS
INJ5 E54 0  3.8-4.6  6-8  11-15  mS
INJ7 E55 0  3.8-4.6  6-8  11-15  mS
INJ9 E56 0  3.8-4.6  6-8  11-15  mS
EGRVR (M) E63 VBAT/0  VBAT/0  (T)  (T)  DCV/%
IMTV E64 0  0  0  VBAT  DCV
HTR11 E69 0.1/ON (O)  0.1/ON  0.1/ON  0.1/ON  DCV/OFF-ON
HTR21 E70 0.1/ON (O)  0.1/ON  0.1/ON  0.1/ON  DCV/OFF-ON
EPC1 T1 0  0  0  0  PSI
EPC2 T2 0  0  0  0  PSI
EPC3 T10 0  0  0  0  PSI
EPC4 T11 0  0  0  0  PSI
EPC5 T12 30  30  12  15  PSI
TR-P T19 ON  ON  OFF  OFF  ON-OFF
HTR12 (M) T47 0.2/ON (O)  0.2/ON  0.2/ON  0.2/ON  DCV/OFF-ON
HTR22 (M) T48 0.2/ON (O)  0.2/ON  0.2/ON  0.2/ON  DCV/OFF-ON
TSPC T49 VBAT  VBAT  VBAT  VBAT  DCV
CHTIL PID OFF  OFF  OFF  OFF  OFF-ON
FUELPW1 PID (L)  3.8-4.6  5.2-6.5  6.6-11  mS
FUELPW2 PID (L)  3.8-4.6  5.2-6.5  6.6-11  mS
LONGFT1 PID (-)20-(+)20  (-)20-(+)20  (-)20-(+)20  (-)20-(+)20  %
LONGFT2 PID (-)20-(+)20  (-)20-(+)20  (-)20-(+)20  (-)20-(+)20  %
MIL PID OFF  OFF  OFF  OFF  DCV/OFF-ON
SHRTFT1 PID (L)  (-)10-(+)10  (-)10-(+)10  (-)10-(+)10  %
SHRTFT2 PID (L)  (-)10-(+)10  (-)10-(+)10  (-)10-(+)10  %
SPARKADV PID 0  17-23  23-34  26-34  DEG
OTHERS - 6.8L 3V (A/T)

Other PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 48 KM/H (30 MPH) 89 KM/H (55 MPH)
KAPWR B45 VBAT  VBAT  VBAT  VBAT  DCV
VPWR B35/36 VBAT  VBAT  VBAT  VBAT  DCV
VBPWR T39 VBAT  VBAT  VBAT  VBAT  DCV
APVREF B4/16 5  5  5  5  DCV
BVREF E57 5  5  5  5  DCV
FTPVREF B40 5  5  5  5  DCV
TPVREF E66 5  5  5  5  DCV
GENERIC OBD PID VALUES - 6.8L 3V (A/T)

NOTE: All generic OBD readings under no load (PARK or NEUTRAL).
PID Hot Idle 2500 RPM Units
LONGFT1 (-)20-(+)20  (-)20-(+)20  %
LONGFT2 (-)20-(+)20  (-)20-(+)20  %
LOAD 14.1  24-28  %
MAF 6-8  20-25  G/S
SHRTFT1 (-)10-(+)10  (-)10-(+)10  %
SHRTFT2 (-)10-(+)10  (-)10-(+)10  %
SHRTFT11 (-)10-(+)10  (-)10-(+)10  %
SHRTFT12 95-100  95-100  %
SHRTFT21 (-)10-(+)10  (-)10-(+)10  %
SHRTFT22 95-100  95-100  %
SPARKADV 17-23  38  DEG
