Pinpoint Test JF: Integrated Ignition Coil On Plug Coil A Through J Failure: Introduction
NOTE:
This pinpoint test is intended to diagnose the following:
- Ignition coils (12A366).
- Ignition coil harness.
- Powertrain control module (PCM).

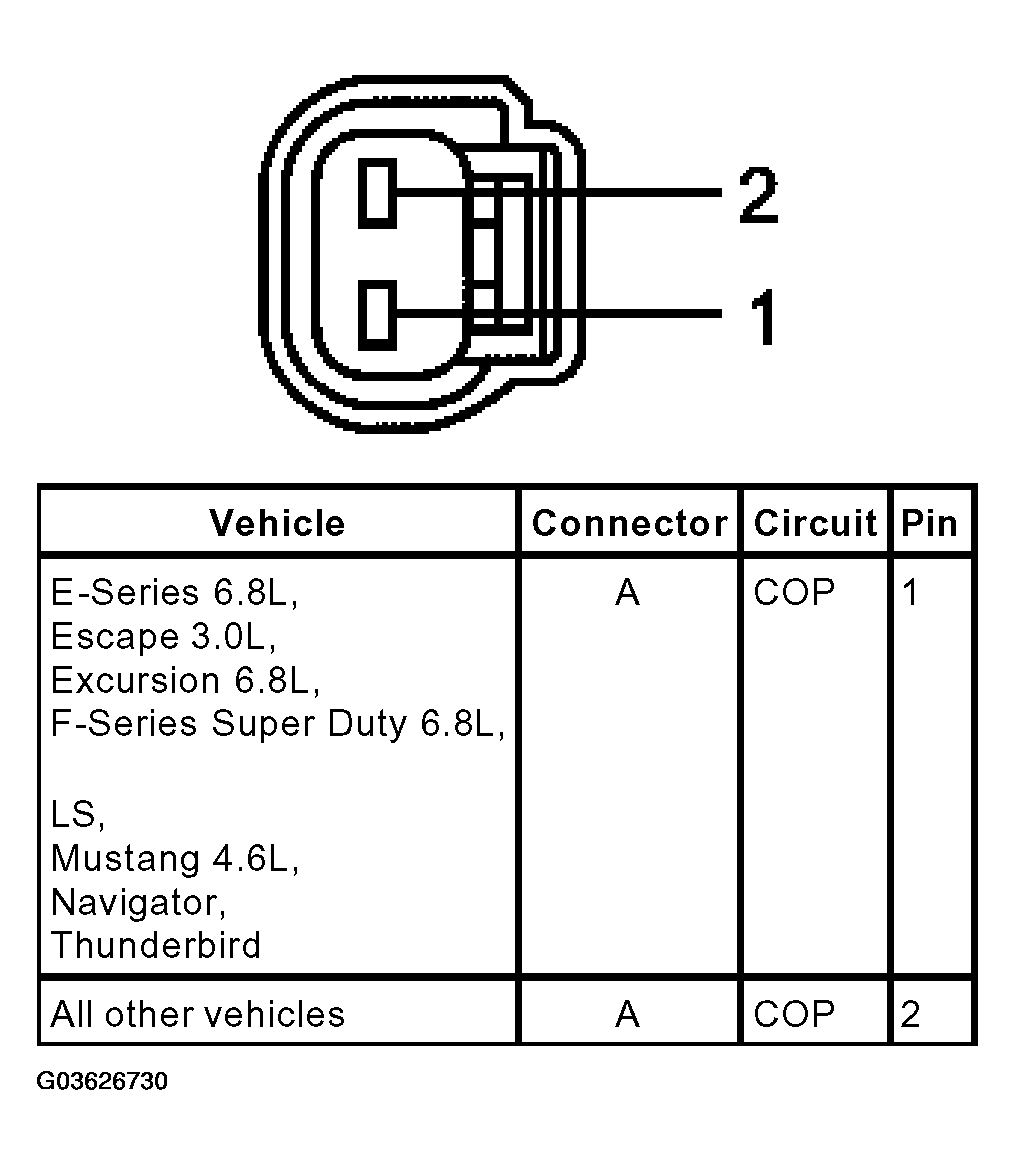

IGNITION COIL TO CYLINDER CORRELATION
| Vehicle | Related DTC | Cylinder Number | Ignition Coil | Coil Driver | (CD) PCM Pin |
|---|---|---|---|---|---|
| 4-Cylinder Applications | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | D | E35 | |
| P0353 | 3 | C | B | E12 | |
| P0354 | 4 | D | C | E24 | |
| LS, 3.0L | P0351 | 1 | A | A | E58 |
| P0352 | 2 | B | C | E48 | |
| P0353 | 3 | C | E | E60 | |
| P0354 | 4 | D | B | E12 | |
| P0355 | 5 | E | D | E22 | |
| P0356 | 6 | F | F | E30 | |
| Escape 3.0L | P0351 | 1 | A | A | 26 |
| P0352 | 2 | B | B | 52 | |
| P0353 | 3 | C | C | 78 | |
| P0354 | 4 | D | D | 1 | |
| P0355 | 5 | E | E | 27 | |
| P0356 | 6 | F | F | 53 | |
| LS, TBIRD, 3.9L | P0351 | 1 | A | A | E58 |
| P0352 | 2 | B | D | E59 | |
| P0353 | 3 | C | F | E60 | |
| P0354 | 4 | D | C | E48 | |
| P0355 | 5 | E | D | E12 | |
| P0356 | 6 | F | E | E22 | |
| P0357 | 7 | G | G | E30 | |
| P0358 | 8 | H | H | E38 | |
| Aviator | P0351 | 1 | A | A | E31 |
| P0352 | 2 | B | D | E1 | |
| P0353 | 3 | C | B | E23 | |
| P0354 | 4 | D | G | E30 | |
| P0355 | 5 | E | F | E22 | |
| P0356 | 6 | F | E | E12 | |
| P0357 | 7 | G | C | E13 | |
| P0358 | 8 | H | H | E38 | |
| Explr./Mntr 4.6L | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | D | E12 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | G | E35 | |
| P0355 | 5 | E | F | E38 | |
| P0356 | 6 | F | E | E39 | |
| P0357 | 7 | G | C | E42 | |
| P0358 | 8 | H | H | E43 | |
| F150 | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | D | E11 | |
| P0353 | 3 | C | B | E12 | |
| P0354 | 4 | D | G | E14 | |
| P0355 | 5 | E | F | E10 | |
| P0356 | 6 | F | E | E15 | |
| P0357 | 7 | G | C | E16 | |
| P0358 | 8 | H | H | E9 | |
| Exped./Nav. | P0351 | 1 | A | A | E35 |
| P0352 | 2 | B | D | E1 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | G | E23 | |
| P0355 | 5 | E | F | E34 | |
| P0356 | 6 | F | E | E46 | |
| P0357 | 7 | G | C | E12 | |
| P0358 | 8 | H | H | E11 | |
| All other 8 -cylinder applications | P0351 | 1 | A | A | 26 |
| P0352 | 2 | B | D | 104 | |
| P0353 | 3 | C | B | 52 | |
| P0354 | 4 | D | G | 53 | |
| P0355 | 5 | E | F | 27 | |
| P0356 | 6 | F | E | 1 | |
| P0357 | 7 | G | C | 78 | |
| P0358 | 8 | H | H | 79 | |
| 10 Cylinder Applications | P0351 | 1 | A | A | E26 |
| P0352 | 2 | B | E | E78 | |
| P0353 | 3 | C | G | E104 | |
| P0354 | 4 | D | I | E102 | |
| P0355 | 5 | E | C | E52 | |
| P0356 | 6 | F | B | E1 | |
| P0357 | 7 | G | F | E53 | |
| P0358 | 8 | H | H | E79 | |
| P0359 | 9 | I | J | E82 | |
| P0360 | 10 | J | D | E27 |
