Solenoids & Solenoid Valves
SOLENOIDS & SOLENOID VALVES LOCATION
| Component | Location |
|---|---|

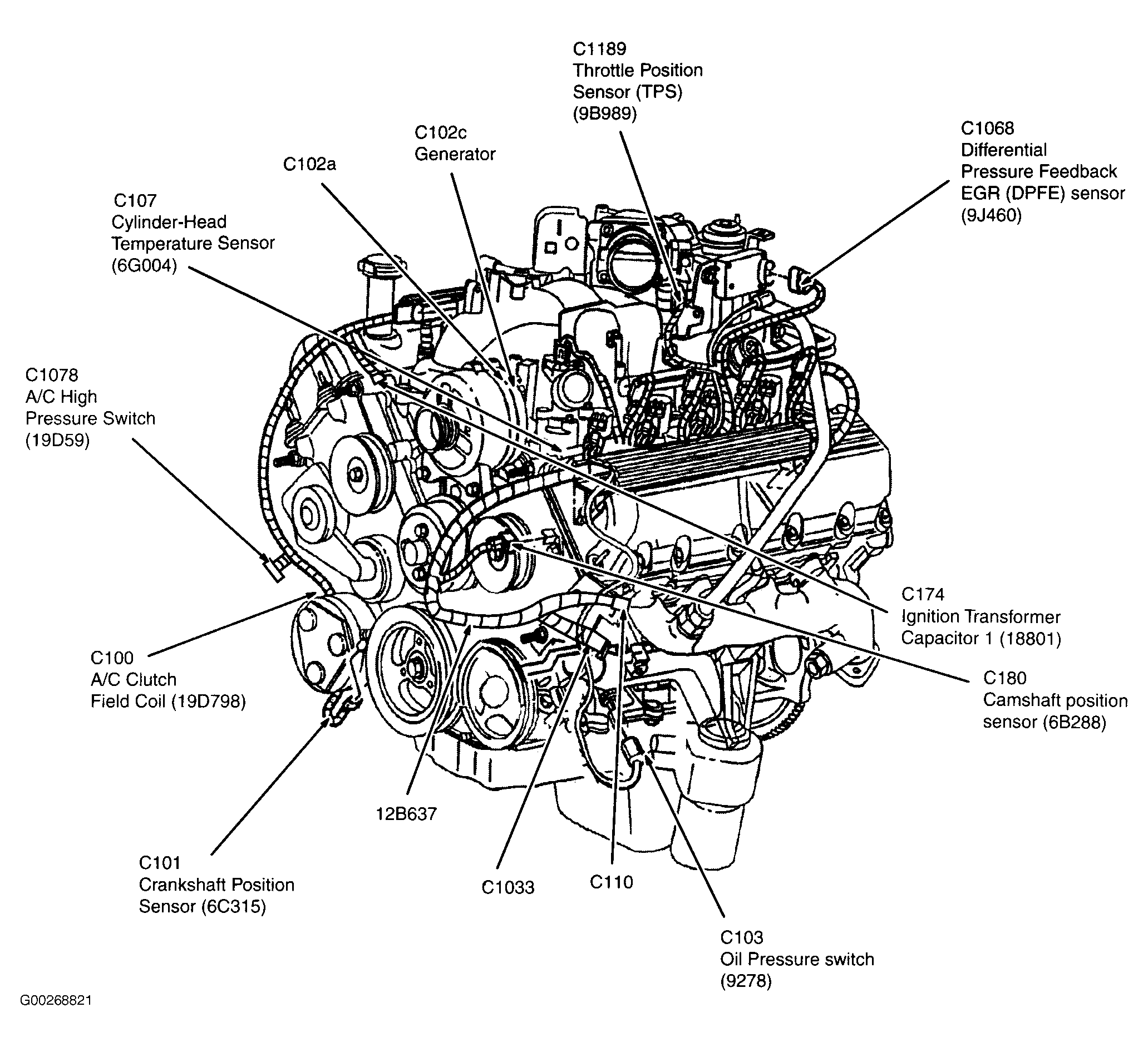

| A/C Clutch Field Coil (5.4L) | On A/C compressor. See Figure. |

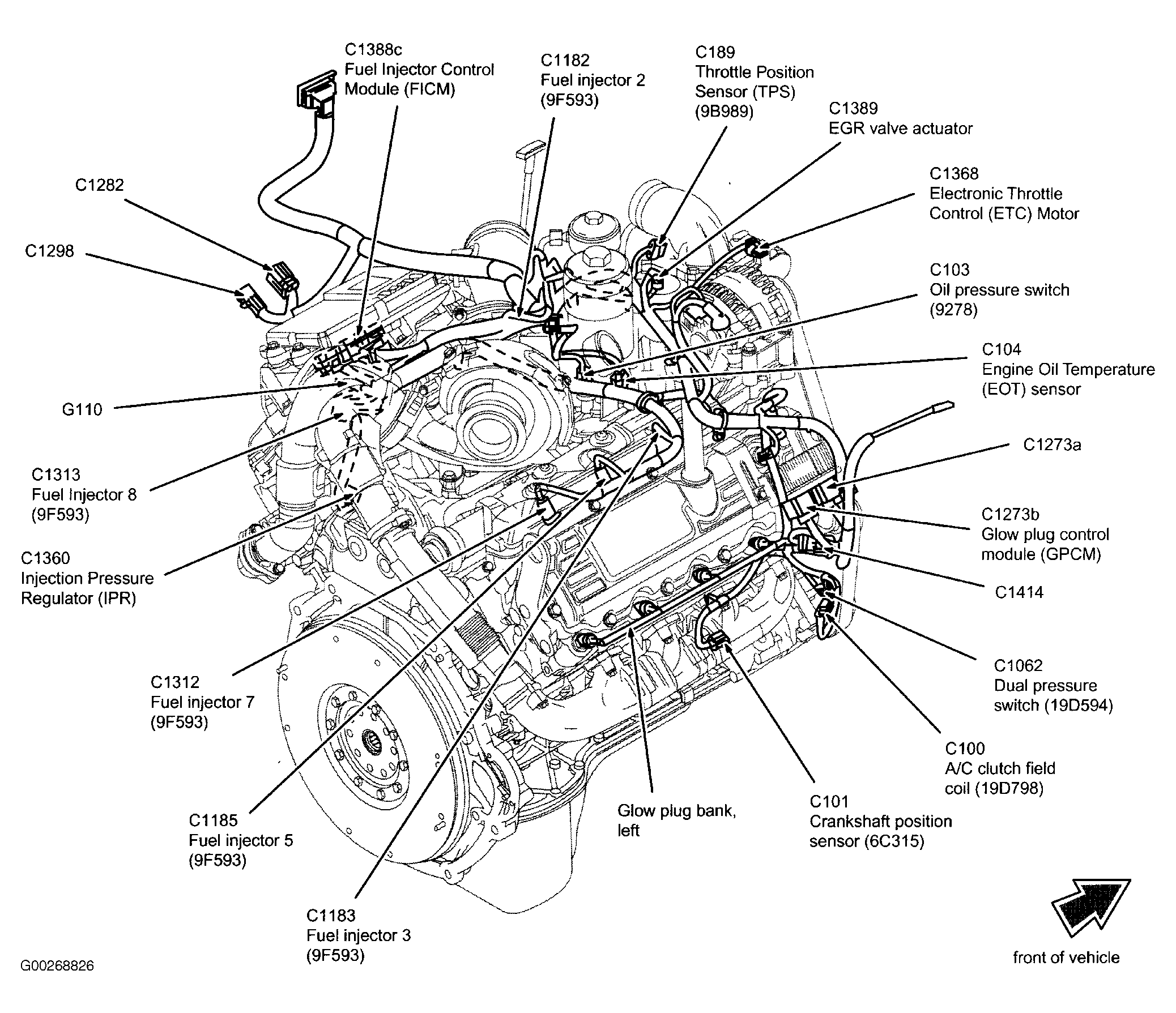

| A/C Clutch Field Coil (6.0L) | On A/C compressor. See Figure. |

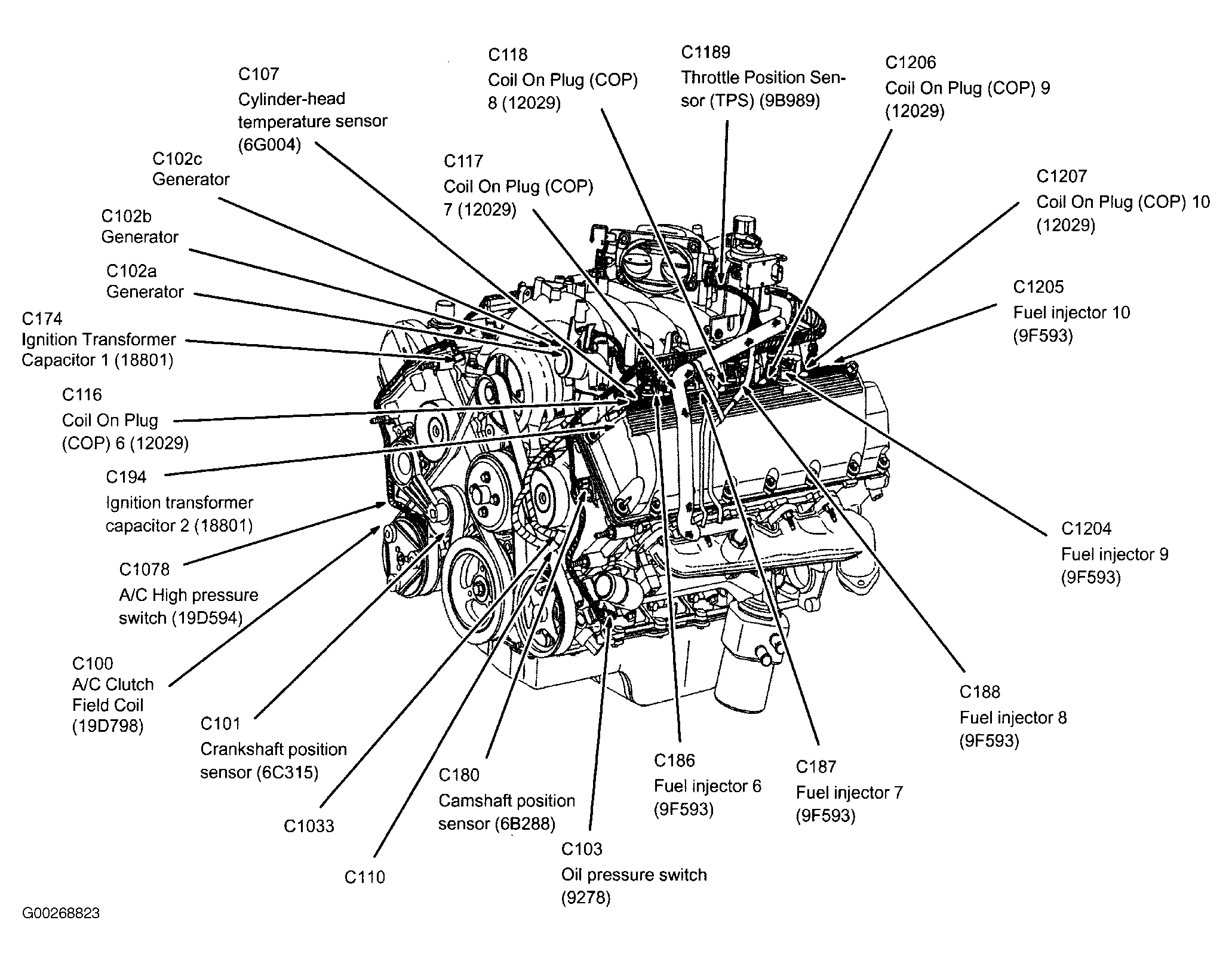

| A/C Clutch Field Coil (6.8L) | On A/C compressor. See Figure. |

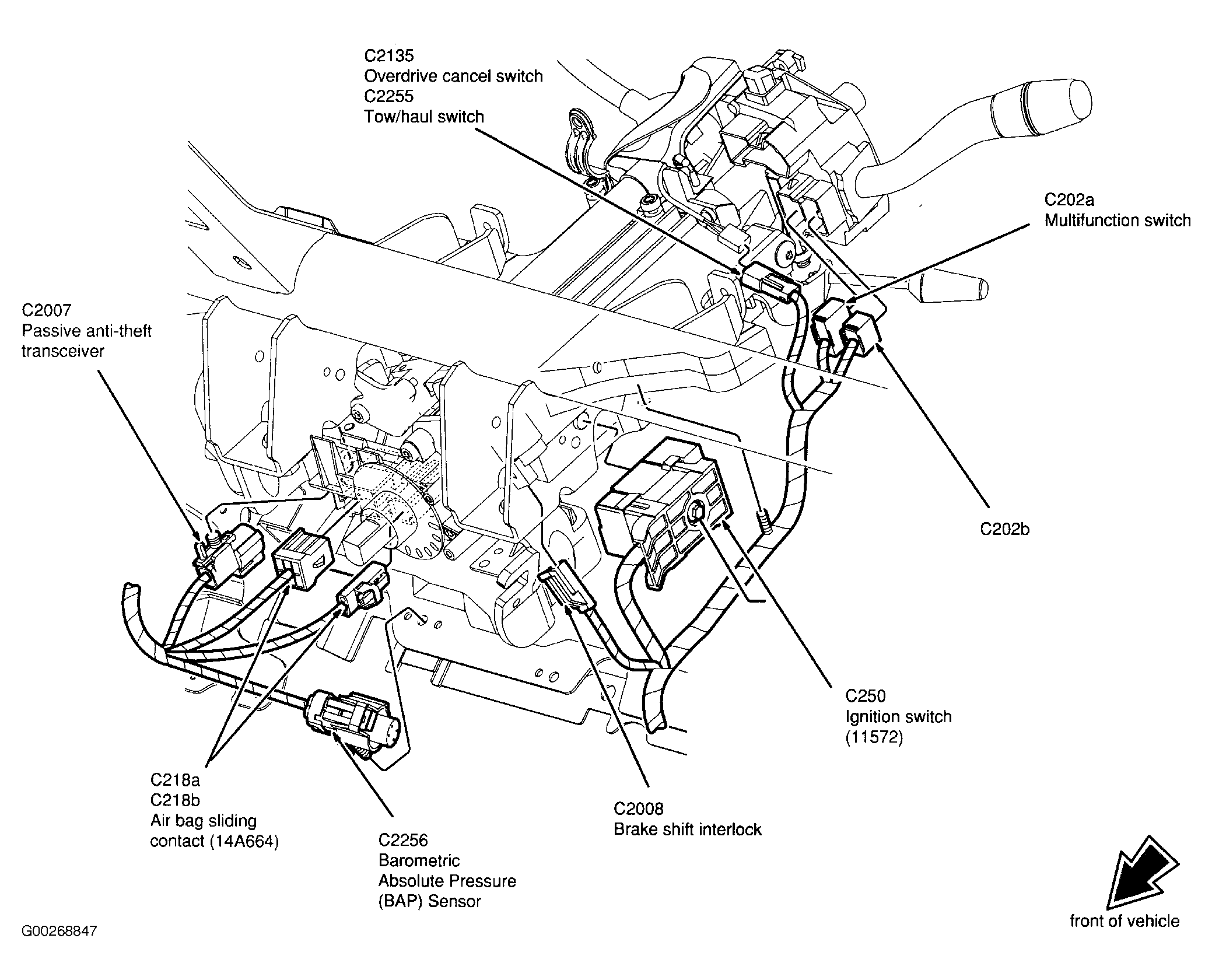

| Brake Shift Interlock | On steering column. See Figure. |

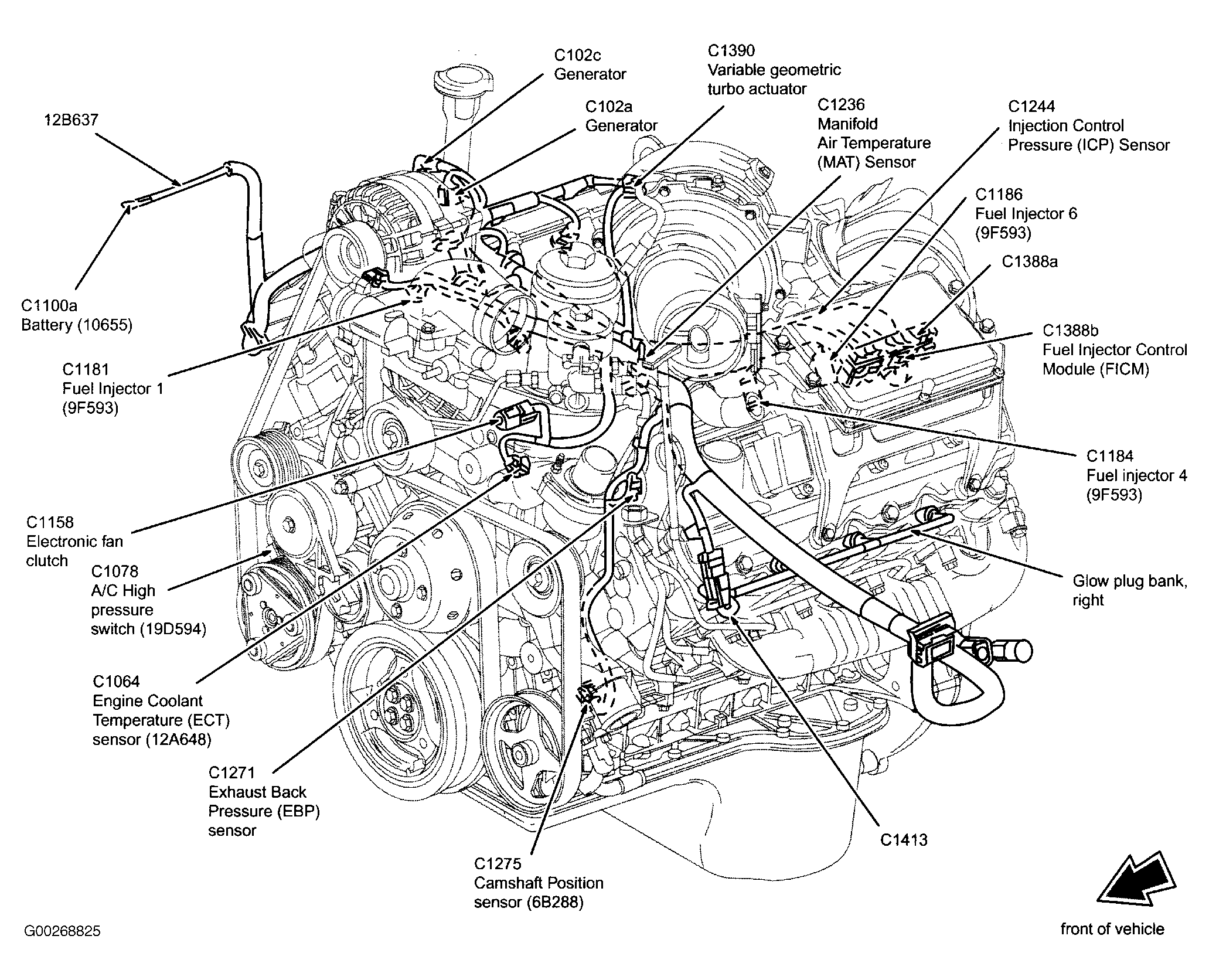

| Electronic Fan Clutch | Front of engine. See Figure. |
| Electronic Shift On The Fly (ESOF) Solenoid | On right side of engine compartment. |

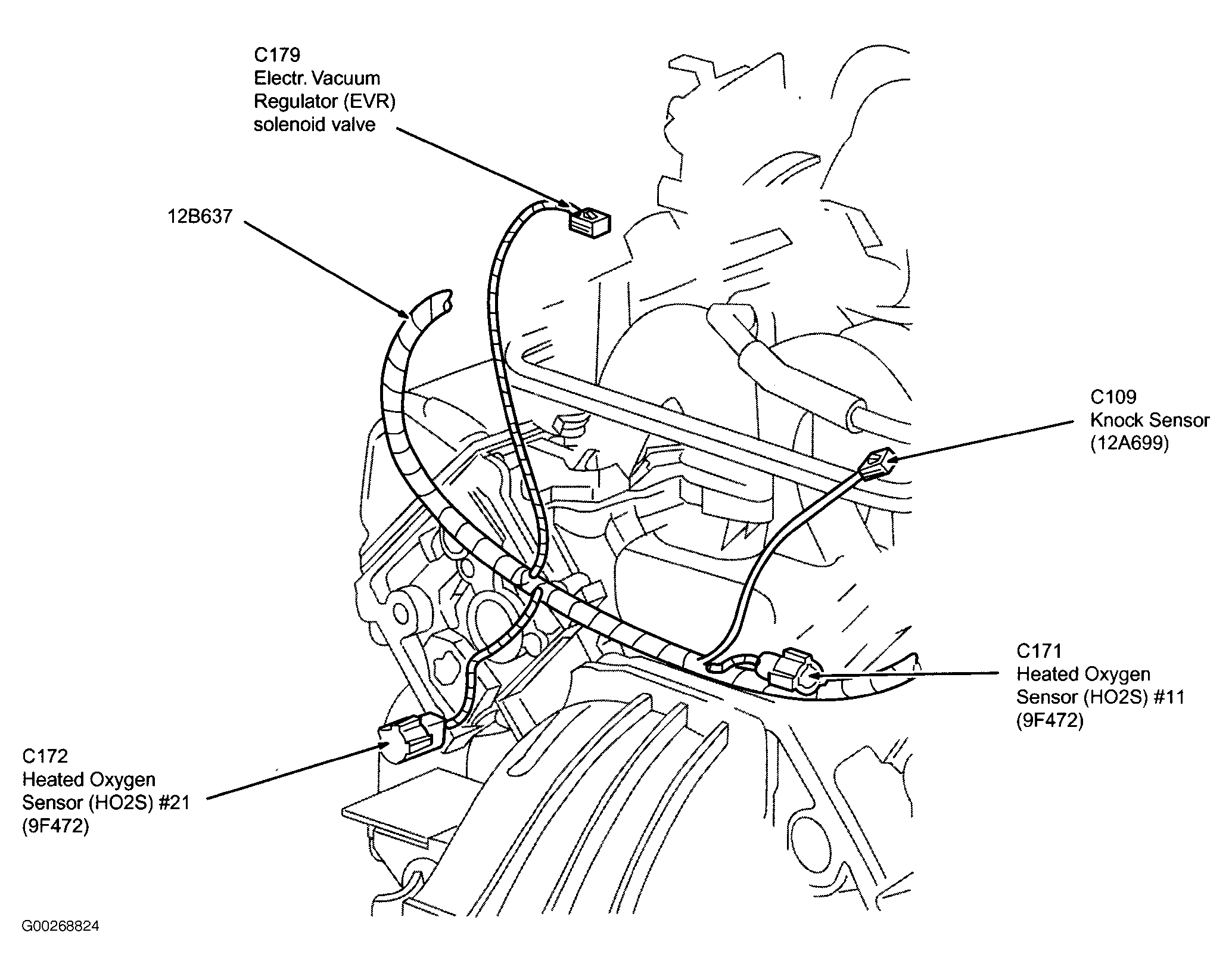

| Electronic Vacuum Regulator (EVR) Solenoid Valve | At rear of engine. See Figure. |

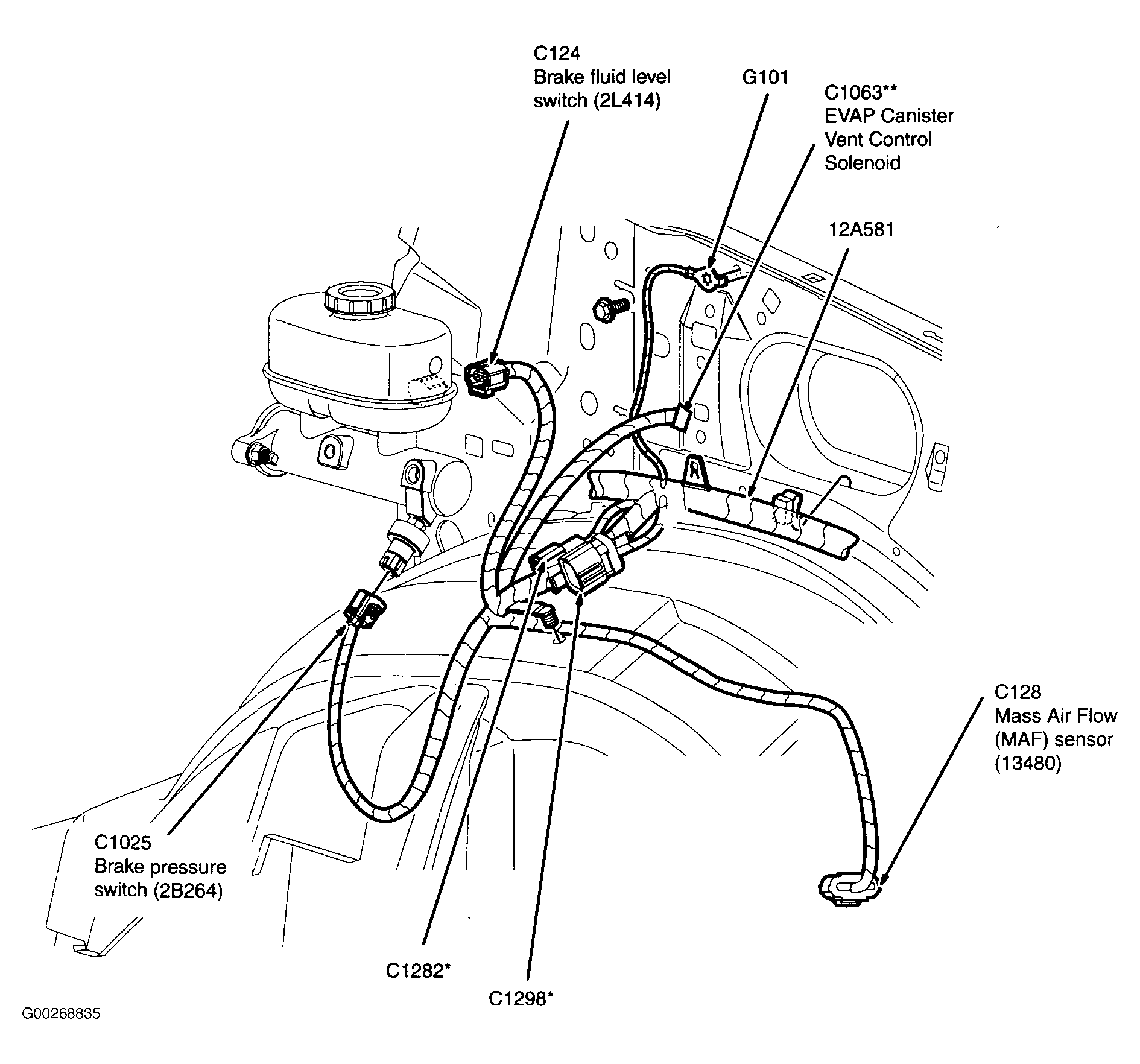

| EVAP Canister Vent Control Solenoid | In left rear side of engine compartment. See Figure. |
| Exhaust Pressure Regulator (EPR) (6.0L) | On top center of engine. |
| Exhaust Pressure Regulator (EPR) (7.3L) | On top center of engine. |

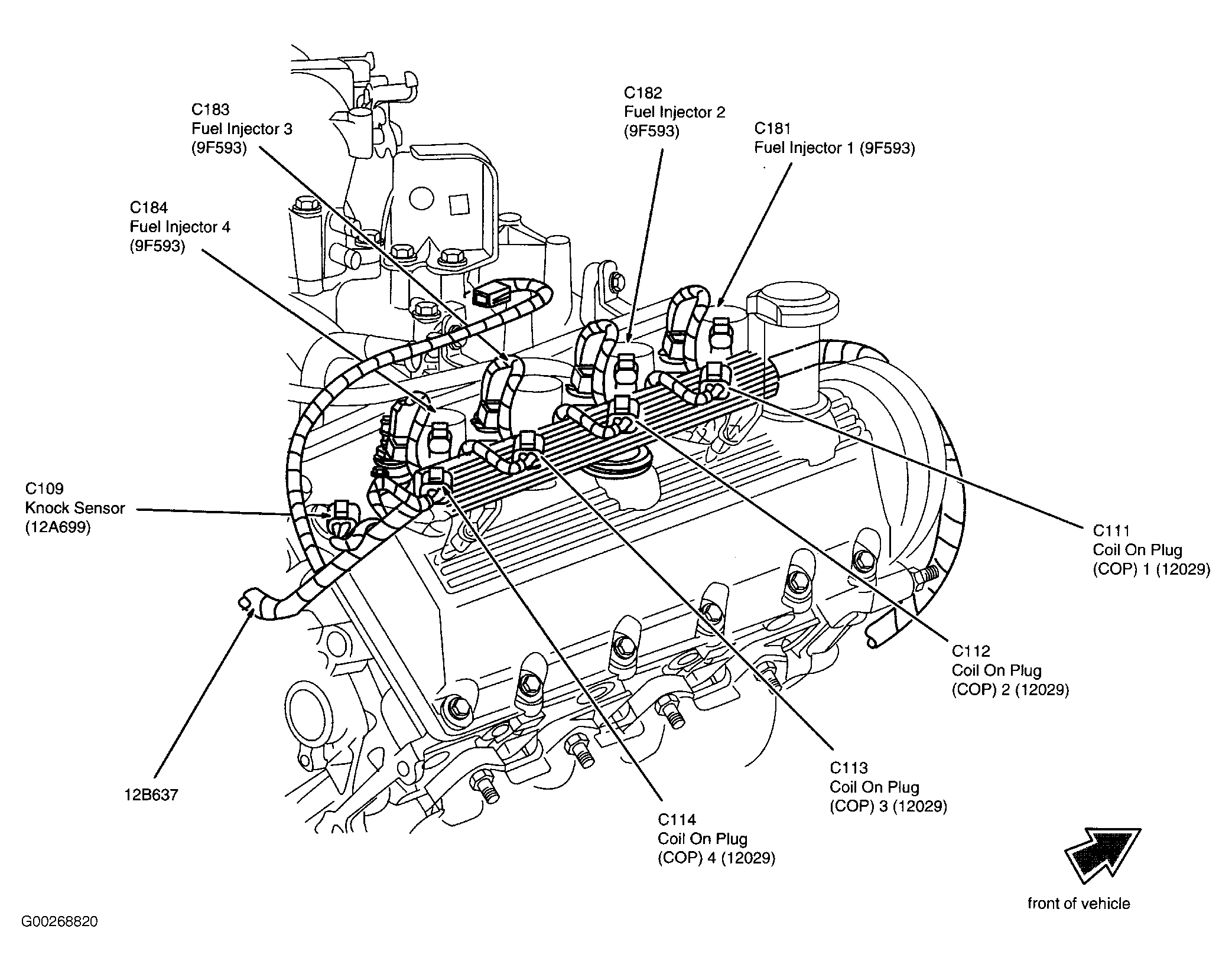

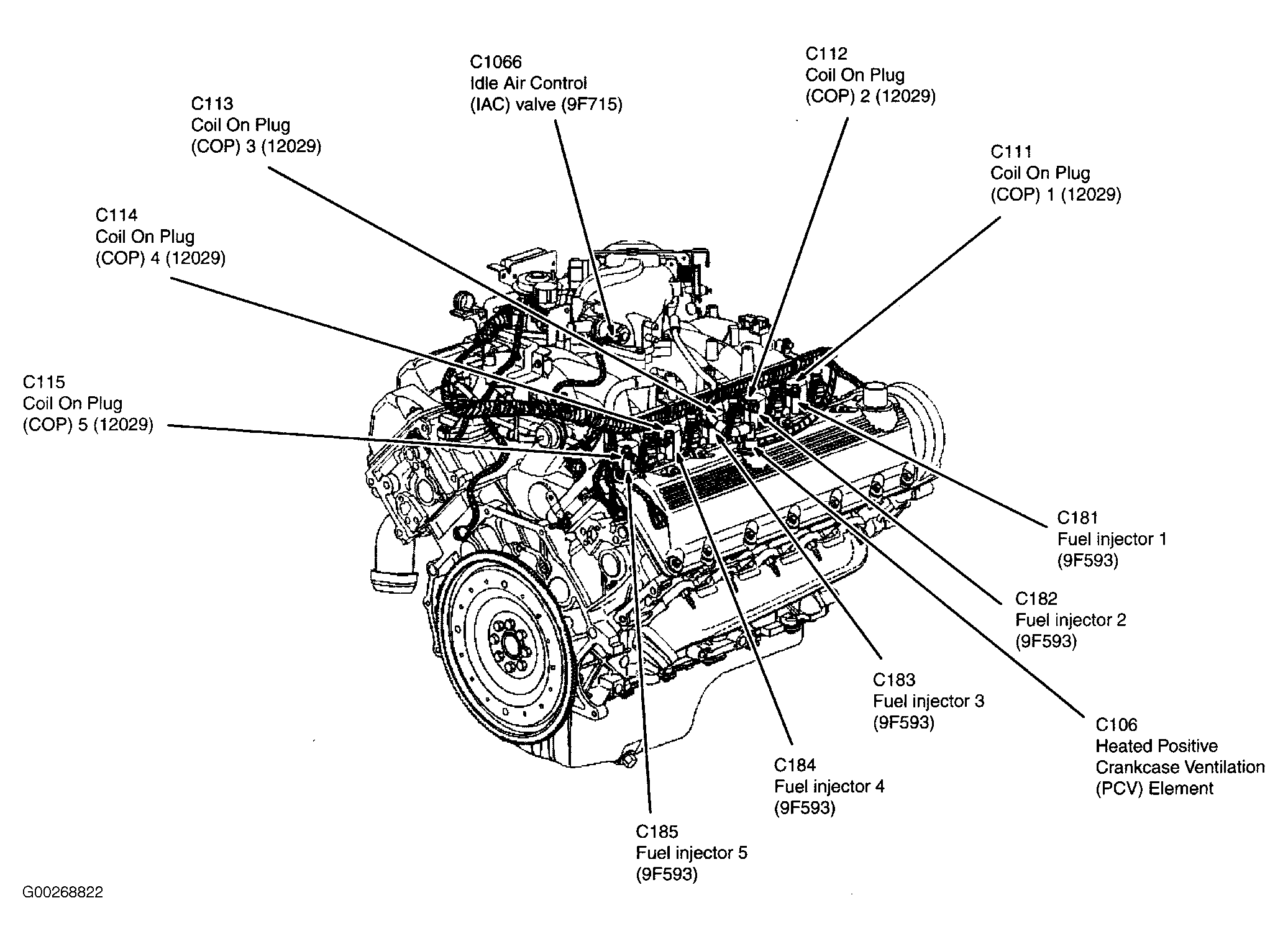

| Fuel Injector 1 (5.4L) | Top right side of engine. See Figure. |
| Fuel Injector 1 (6.0L) | Top right side of engine. See Figure. |
| Fuel Injector 1 (6.8L) | Top right side of engine. See Figure. |
| Fuel Injector 2 (5.4L) | Top right side of engine. See Figure. |
| Fuel Injector 2 (6.0L) | Top left of engine. See Figure. |
| Fuel Injector 2 (6.8L) | Top right side of engine. See Figure. |
| Fuel Injector 3 (5.4L) | Top right rear of engine. See Figure. |
| Fuel Injector 3 (6.0L) | Top right of engine. See Figure. |
| Fuel Injector 3 (6.8L) | Top right rear of engine. See Figure. |
| Fuel Injector 4 (5.4L) | Top right rear of engine. See Figure. |
| Fuel Injector 4 (6.0L) | Top left side of engine. See Figure. |
| Fuel Injector 4 (6.8L) | Top right rear of engine. See Figure. |

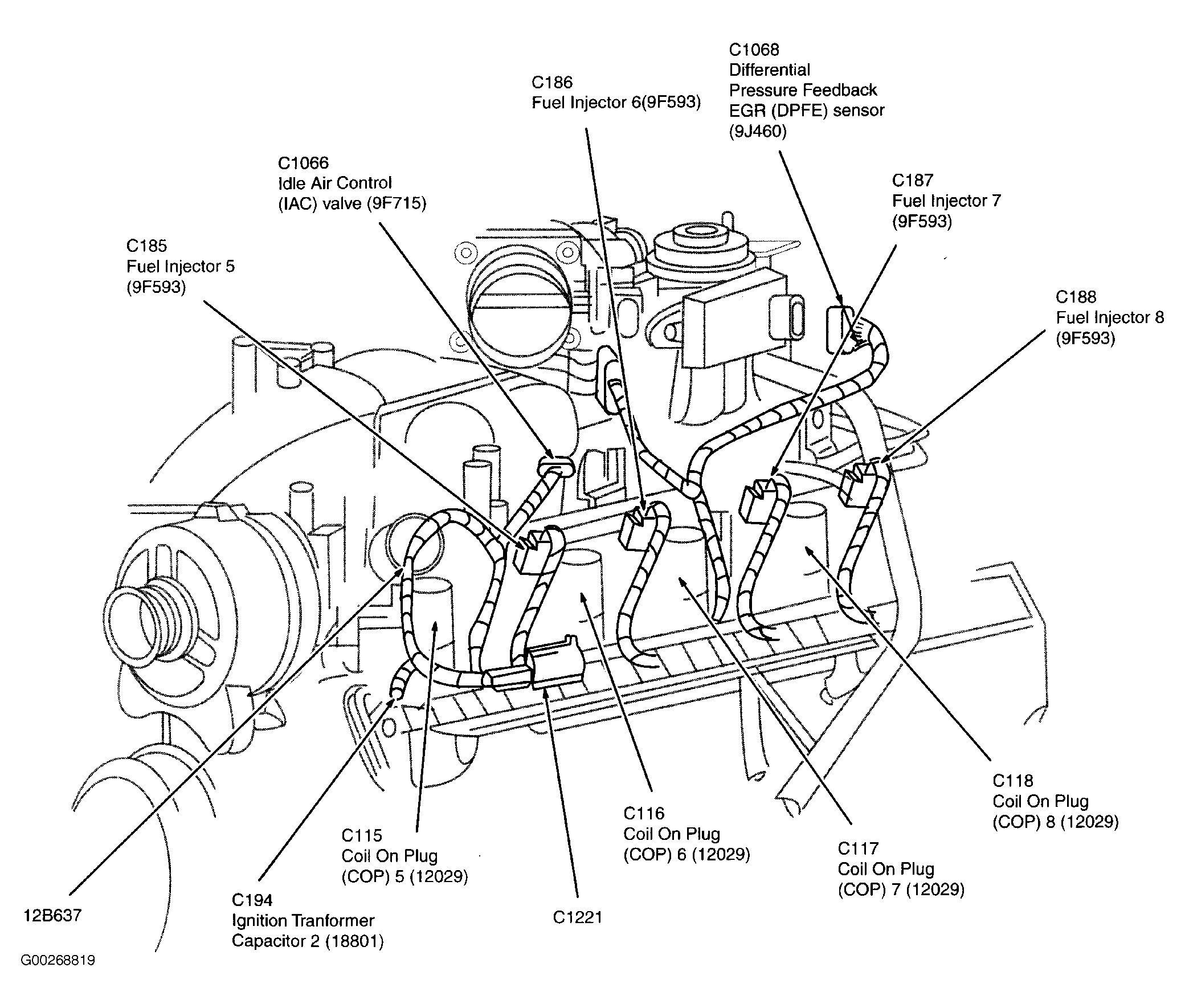

| Fuel Injector 5 (5.4L) | Top left side of engine. See Figure. |
| Fuel Injector 5 (6.0L) | Top right rear of engine. See Figure. |
| Fuel Injector 5 (6.8L) | Top right side of engine. See Figure. |
| Fuel Injector 6 (5.4L) | Top left side of engine. See Figure. |
| Fuel Injector 6 (6.0L) | Top left rear of engine. See Figure. |
| Fuel Injector 6 (6.8L) | Top left side of engine. See Figure. |
| Fuel Injector 7 (5.4L) | Top left side of engine. See Figure. |
| Fuel Injector 7 (6.0L) | Top right rear of engine. See Figure. |
| Fuel Injector 7 (6.8L) | Top left side of engine. See Figure. |
| Fuel Injector 8 (5.4L) | Top left rear of engine. See Figure. |
| Fuel Injector 8 (6.0L) | Left rear of engine. See Figure. |
| Fuel Injector 8 (6.8L) | Top left rear of engine. See Figure. |
| Fuel Injector 9 (6.8L) | Top left of engine. See Figure. |
| Fuel Injector 10 (6.8L) | Top left of engine. See Figure. |

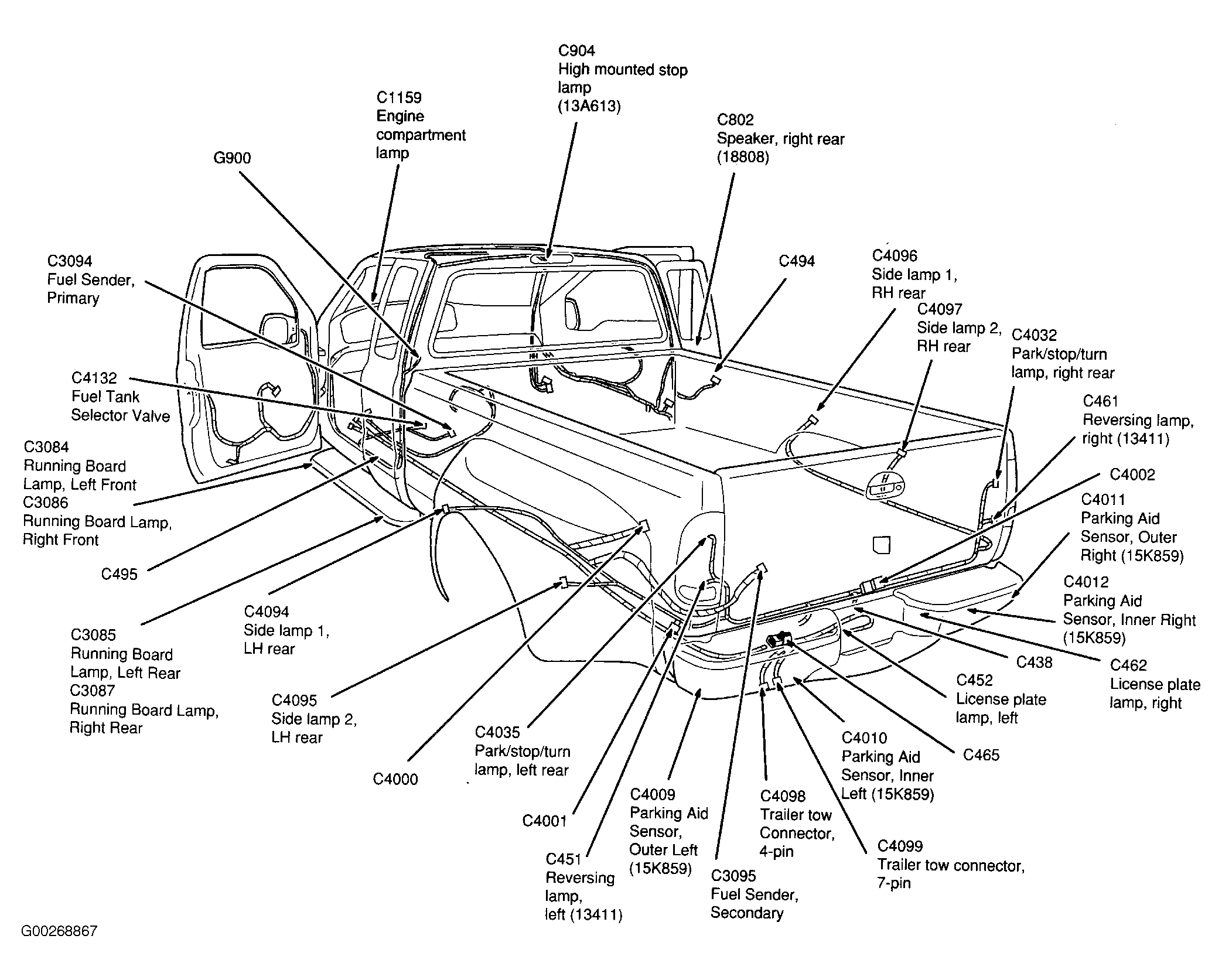

| Fuel Tank Selector Valve | Left rear of cab. See Figure. |
| Idle Air Control (IAC) Valve | On throttle body assembly. See Figure. |
| Idle Air Control (IAC) Valve (6.8L) | Top of engine. See Figure. |
| Injection Pressure Regulator (IPR) (6.0L) | On top rear center of engine. See Figure. |
| Injection Pressure Regulator (IPR) (7.3L) | On top center of engine. |

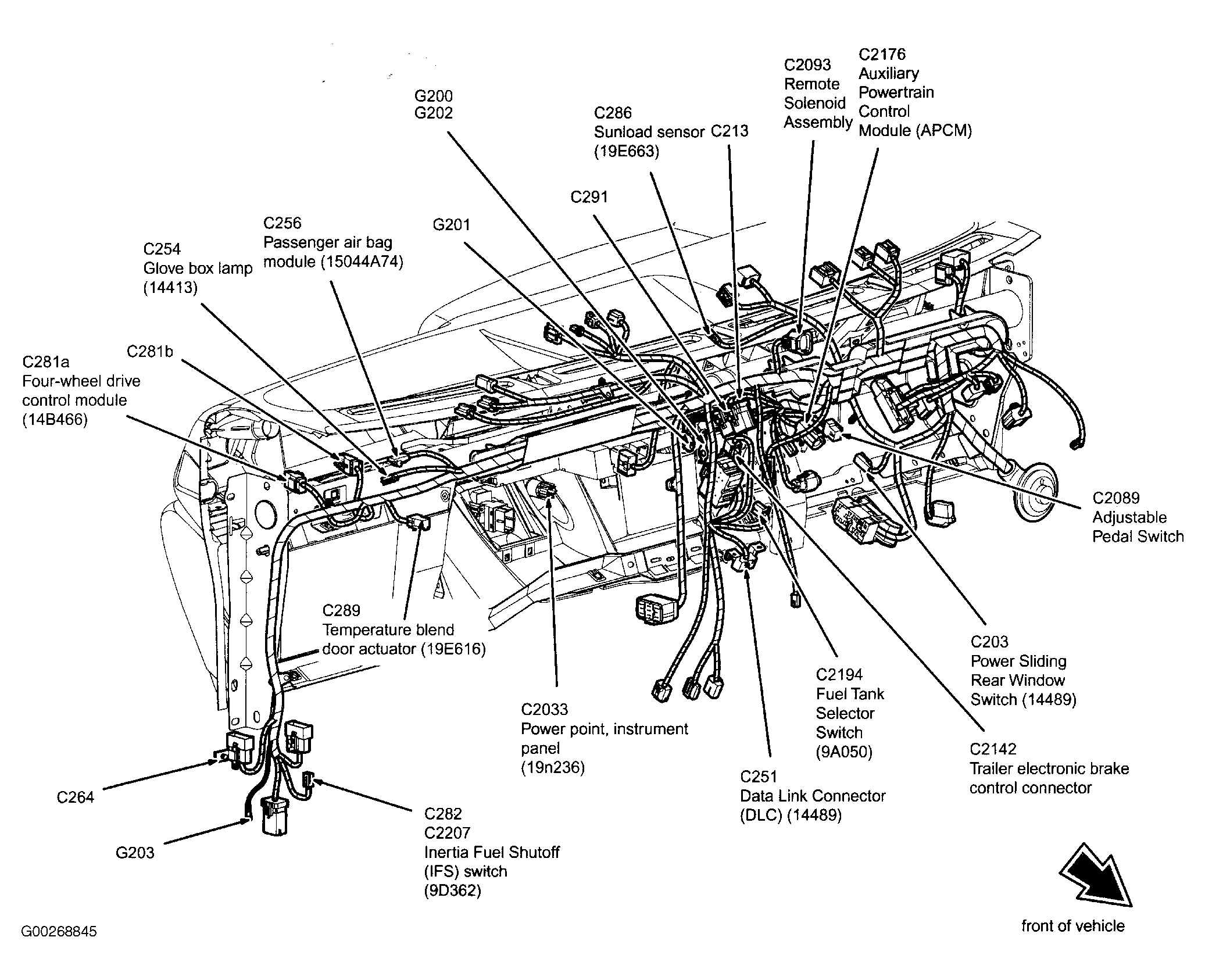

| Remote Solenoid Assembly | Center of dash. See Figure. |
| Shock Absorber Solenoid Valve (Left Rear) | At left rear underside of vehicle. |
| Shock Absorber Solenoid Valve (Right Rear) | At right rear underside of vehicle. |

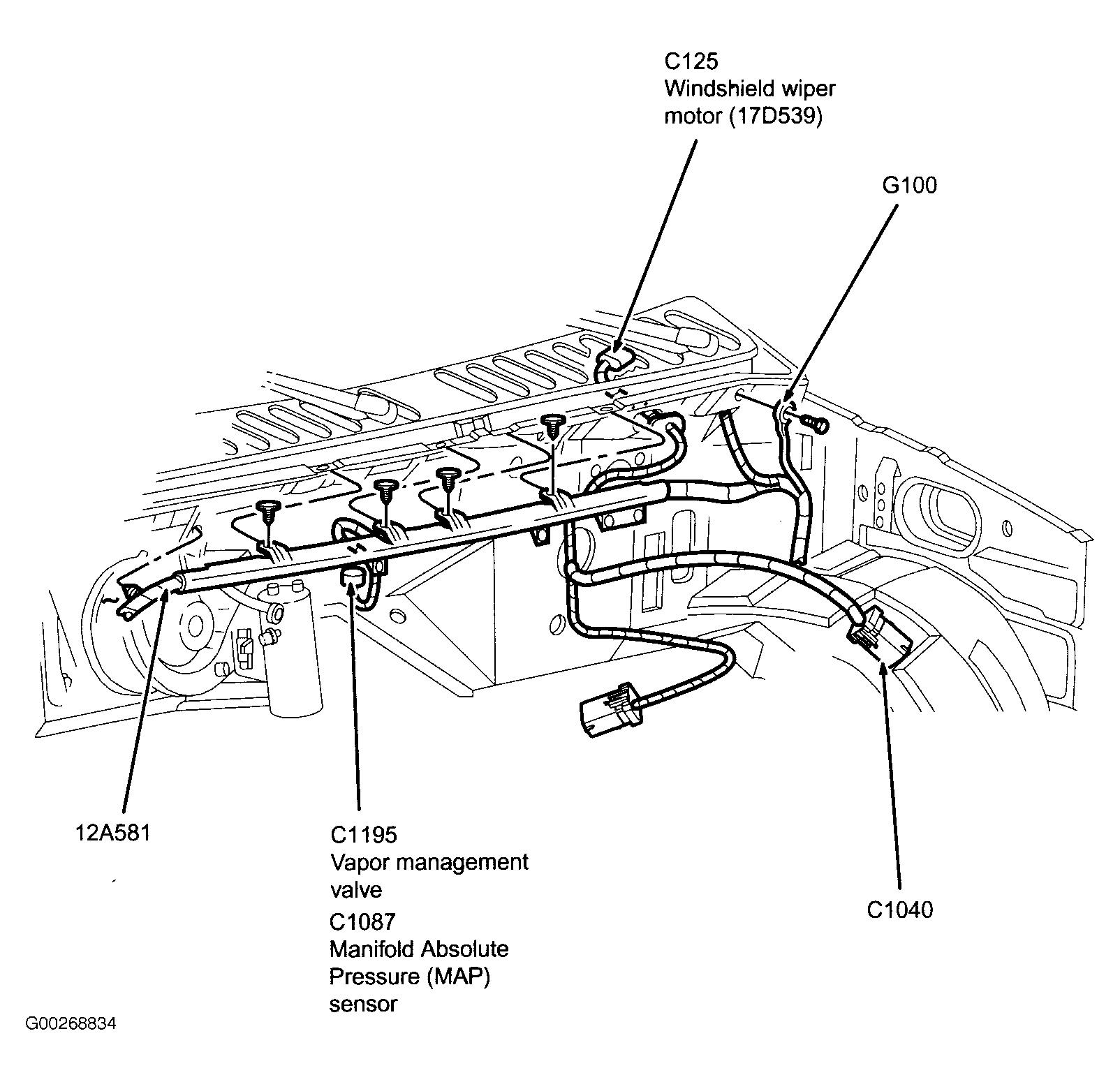

| Vapor Management Valve | At rear of engine compartment. See Figure. |
| Wastegate Control Solenoid | At top rear of engine compartment. |
