Pinpoint Test Schematics and Connectors

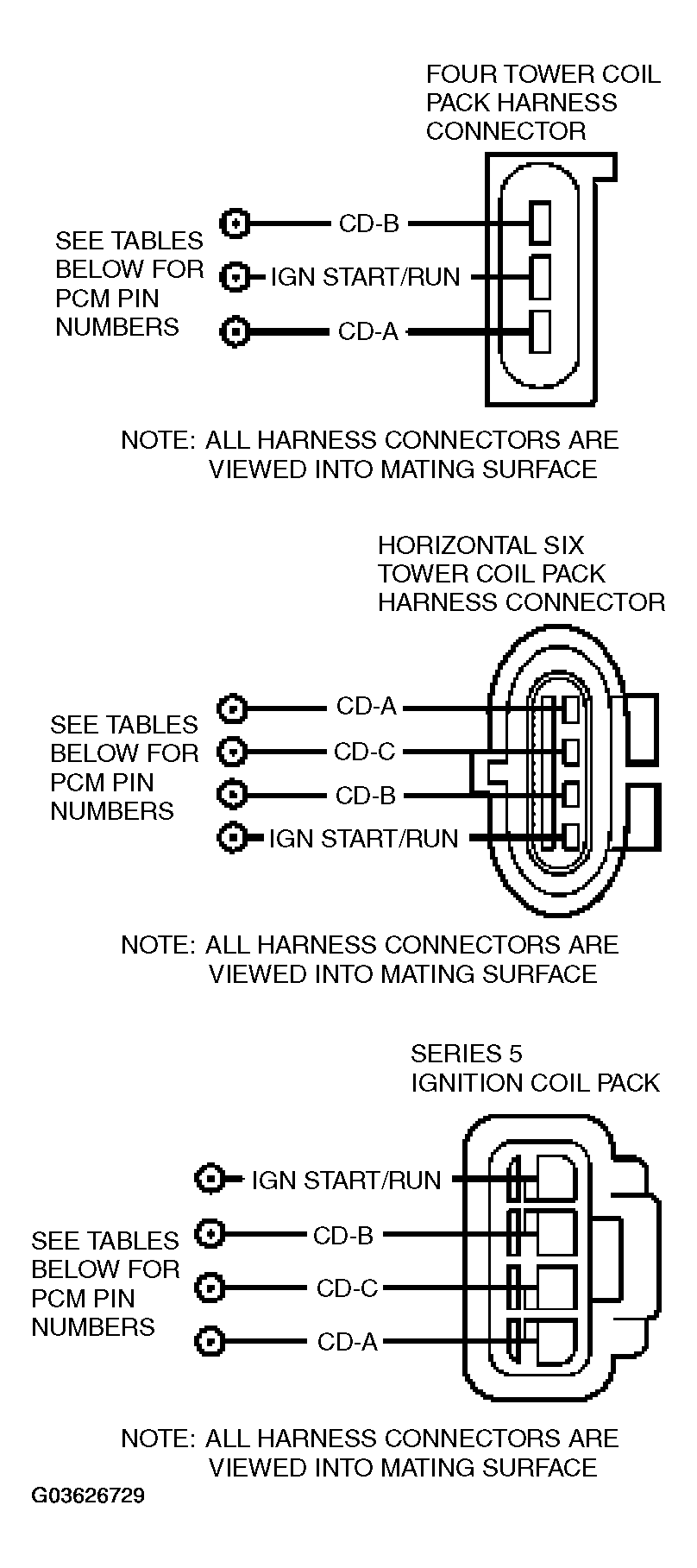

For PCM connector views, refer to POWERTRAIN CONTROL HARDWARE .
IGNITION COIL TO CYLINDER CORRELATION
| Vehicle | Related DTC | Cylinder Number | Ignition Coil | Coil Driver (CD) | PCM Pin |
|---|---|---|---|---|---|
| 4 cylinders | P0351 | 1 | A | A | 26 |
| P0352 | 2 | B | B | 52 | |
| P0353 | 3 | B | B | 52 | |
| P0354 | 4 | A | A | 26 | |
| 6 cylinders | P0351 | 1 | A | A | 26 |
| P0352 | 4 | B | B | 52 | |
| P0353 | 2 | C | C | 78 | |
| P0351 | 5 | A | A | 26 | |
| P0352 | 3 | B | B | 52 | |
| P0353 | 6 | C | C | 78 | |
| 4.0L/ EXPLR/MNTR | P0351 | 1 | A | A | E31 |
| P0352 | 4 | B | B | E23 | |
| P0353 | 2 | C | C | E13 | |
| P0351 | 5 | A | A | E31 | |
| P0352 | 3 | B | B | E23 | |
| P0353 | 6 | C | C | E13 | |
| P0351 | 5 | A | A | 26 |
