Fuel Conditioning Module - 6.4L Diesel: Material
WARNING: This page is about a different car, the 2010 Ford Pickup, 2010 Ford F550 Super Duty, 2010 Ford F450 Super Duty, and 2010 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
MATERIAL SPECIFICATION
| Item | Specification |
|---|---|
| Motorcraft® SAE 15W-40 Super Duty Diesel Motor Oil XO-15W40-QSD (US); CXO-15W40-LSD12 (Canada); or equivalent |
WSS-M2C171-E |

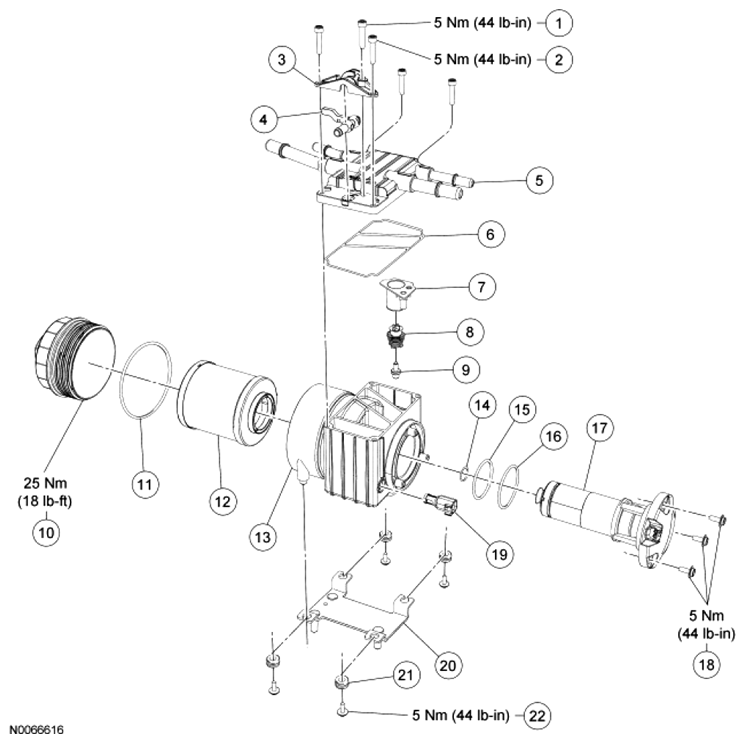

PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Drain valve cover bolt (part of 9G282) |
| 2 | - | Manifold cover bolt (part of 9G282) (4 required) |
| 3 | - | Drain valve cover (part of 9G282) |
| 4 | - | Drain valve (part of 9G282) |
| 5 | 9B249 | Manifold cover |
| 6 | 9276 | Manifold cover gasket |
| 7 | - | Return valve retainer (part of 9G282) |
| 8 | - | Return valve (part of 9G282) |
| 9 | - | Return valve plunger (part of 9G282) |
| 10 | 9G270 | Fuel filter cover |
| 11 | 9364 | Fuel filter cover O-ring seal |
| 12 | 9N184 | Fuel filter |
| 13 | - | Fuel conditioning module body (part of 9G282) |
| 14 | - | Fuel Pump (FP) O-ring seal (part of 9G282) |
| 15 | - | FP O-ring seal (part of 9G282) |
| 16 | - | FP O-ring seal (part of 9G282) |
| 17 | - | FP (part of 9G282) |
| 18 | - | FP bolts (part of 9G282) (3 required) |
| 19 | 9C264 | Water-in-fuel sensor |
| 20 | 9180 | Fuel conditioning module mounting bracket |
| 21 | - | Fuel conditioning module mounting bracket rubber grommet (part of 9G282) |
| 22 | - | Fuel conditioning module mounting bracket bolts (part of 9G282) (4 required) |
