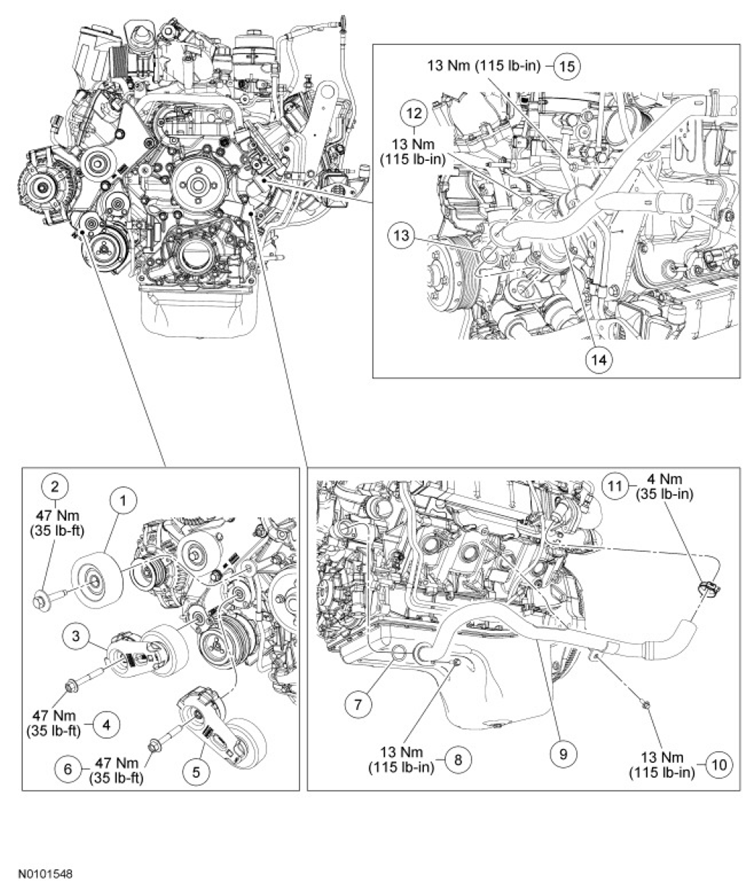

Engine Front View
WARNING: This page is about a different car, the 2010 Ford Pickup, 2010 Ford F550 Super Duty, 2010 Ford F450 Super Duty, and 2010 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
PART DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | 19A216 | Accessory drive belt idler pulley assembly |
| 2 | - | Accessory drive belt idler pulley assembly bolt (part of 19A216) |
| 3 | 6B209 | Accessory drive belt tensioner assembly |
| 4 | - | Accessory drive belt tensioner assembly bolt (part of 6B209) |
| 5 | 6B209 | A/C drive belt tensioner assembly |
| 6 | - | A/C drive belt tensioner assembly bolt (part of 6B209) |
| 7 | W301924 | EGR coolant supply tube O-ring seal |
| 8 | W300005 | EGR coolant supply tube bolt |
| 9 | 9F468 | EGR coolant supply tube |
| 10 | W300009 | EGR coolant supply tube bolt |
| 11 | 8287 | EGR coolant supply tube hose clamp |
| 12 | W301572 | Heater return tube bolt |
| 13 | W301924 | Heater return tube O-ring seal |
| 14 | 8592 | Heater return tube |
| 15 | W300009 | Heater return tube bolt |
