Transmission Fluid Cooler Tubes - Manual Transmission: Notes
WARNING: This page is about a different car, the 2008 Ford Pickup, 2008 Ford F550 Super Duty, 2008 Ford F450 Super Duty, and 2008 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Disconnect Tool, Transmission Cooler Line | 307-459 |
Material
| Item | Specification |
|---|---|
| MERCON® V Automatic Transmission Fluid XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada) |
MERCON® V |

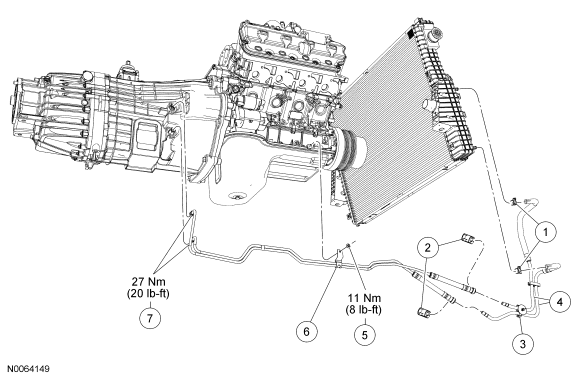

Fig 1: Exploded View Of Transmission Fluid Cooler Tubes - Manual Transmission, Gasoline Engine Vehicles With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Hose clamps |
| 2 | 7J081 | Secondary latches |
| 3 | - | Front cooler tube assembly retainer (part of 7H420) |
| 4 | 7H420 | Front cooler tube assembly |
| 5 | N811309 | Rear cooler tube assembly bracket nut |
| 6 | - | Rear cooler tube assembly bracket (part of 7H420) |
| 7 | 7H420 | Rear cooler tube assembly |

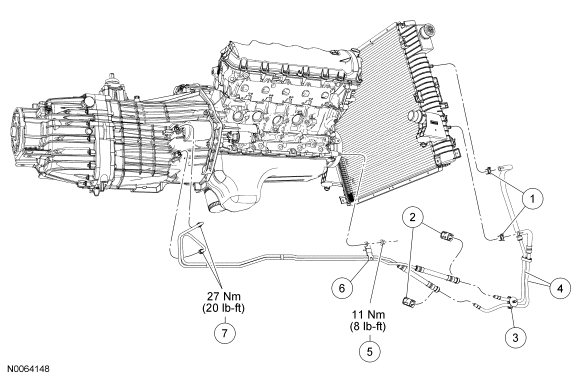

Fig 2: Exploded View Of Transmission Fluid Cooler Tubes - Manual Transmission, Diesel Engine Vehicles With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Hose clamps |
| 2 | 7J081 | Secondary latches |
| 3 | - | Front cooler tube assembly retainer (part of 7H420) |
| 4 | 7H420 | Front cooler tube assembly |
| 5 | N811309 | Rear cooler tube assembly bracket nut |
| 6 | - | Rear cooler tube assembly bracket (part of 7H420) |
| 7 | 7H420 | Rear cooler tube assembly |
