Manual Transmission
WARNING: This page is about a different car, the 2008 Ford Pickup, 2008 Ford F550 Super Duty, 2008 Ford F450 Super Duty, and 2008 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
The manual transmission fluid cooling system consists of the following:
- Rear transmission fluid cooler tube assembly, transmission to quick connect
- Quick connect secondary latches
- Front transmission fluid cooler tube assembly, quick connect to in-tank transmission fluid cooler
- Non-repairable in-tank transmission fluid cooler
The transmission fluid flows from the transmission bottom fitting, through the rear transmission fluid cooler tube assembly, through the front transmission fluid cooler tube assembly, to the in-tank transmission fluid cooler and returns to the transmission through the top fitting.
For transmission fluid cooler flow testing, refer to Transmission Fluid Cooler Flow Test - Manual Transmission . For transmission fluid cooler backflushing and cleaning, refer to Transmission Fluid Cooler Backflushing and Cleaning - Manual Transmission .

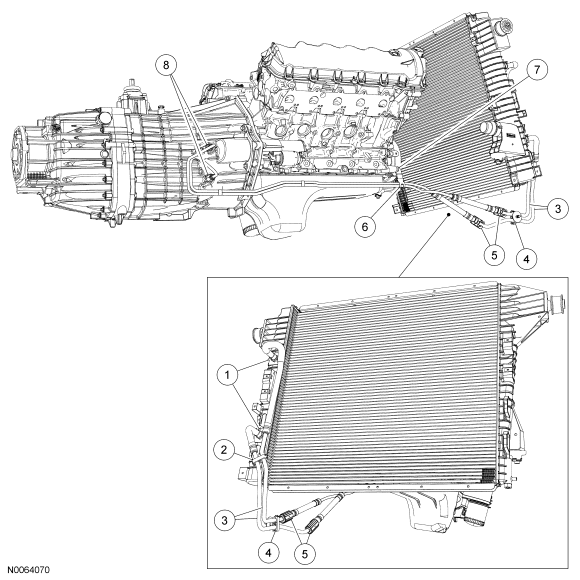

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Hose clamps |
| 2 | - | Front transmission fluid cooler tube assembly retainer (part of 7H420) |
| 3 | 7H420 | Front transmission fluid cooler tube assembly |
| 4 | - | Front transmission fluid cooler tube assembly-to-frame retainer (part of 7H420) |
| 5 | 7J081 | Secondary latches |
| 6 | - | Transmission fluid cooler tube bracket (part of 7H420) |
| 7 | - | Transmission fluid cooler tube bracket nut |
| 8 | 7H420 | Rear transmission fluid cooler tube assembly |

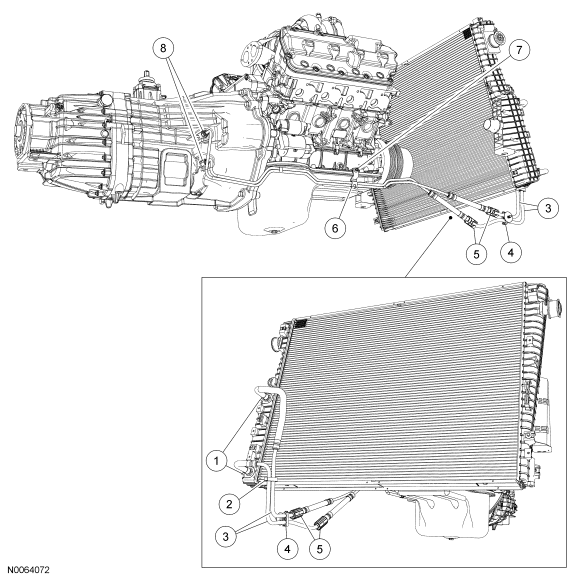

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Hose clamps |
| 2 | - | Front transmission fluid cooler tube assembly retainer (part of 7H420) |
| 3 | 7H420 | Front transmission fluid cooler tube assembly |
| 4 | - | Front transmission fluid cooler tube assembly-to-frame retainer (part of 7H420) |
| 5 | 7J081 | Secondary latches |
| 6 | - | Transmission fluid cooler tube bracket (part of 7H420) |
| 7 | N811309 | Transmission fluid cooler tube bracket nut |
| 8 | 7H420 | Rear transmission fluid cooler tube assembly |
