Vacuum Hose Diagram(S): Mustang
CALIBRATION-TO-VACUUM DIAGRAM REFERENCE
| Application/Calibration No. |
See |
| 3.8L |
| 2-ZE1-CR0-A05 (PMP1), 2-ZE1-MF0-500 (BIW0), 2-ZE2-CR0-A05 (AVC1) & 2-ZE2-MF0-500 (YNF0) |

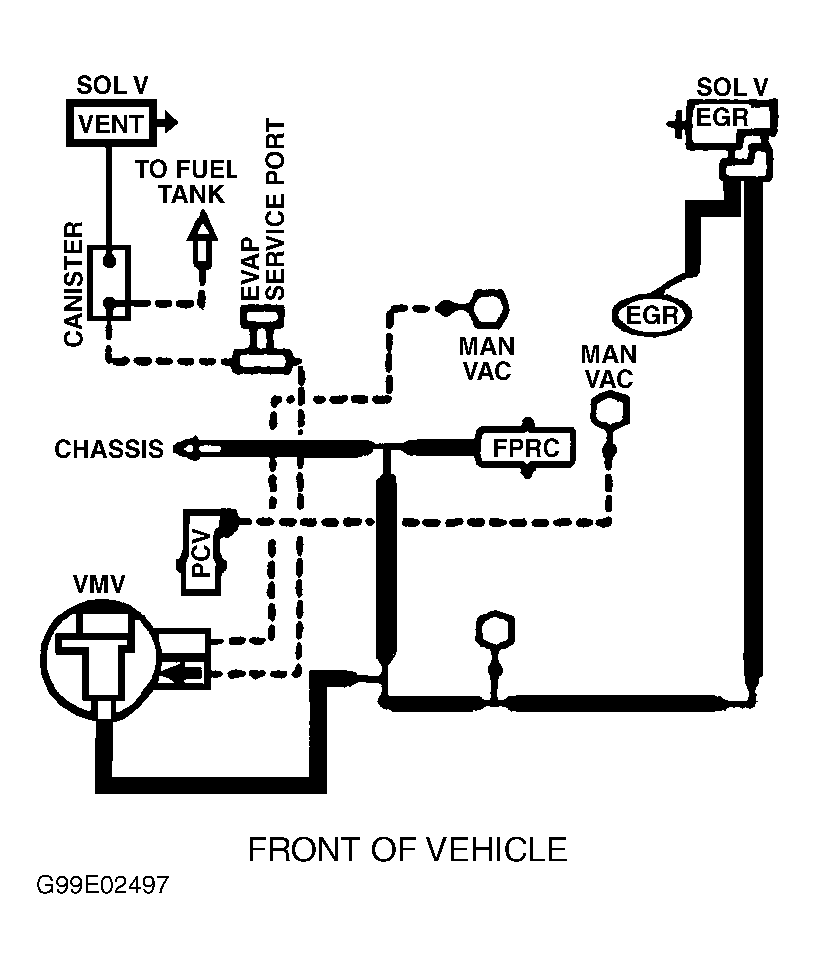

Fig 1 |
| 4.6L |
| 2-ZE1-GT0-506 (MHS2), 2-ZE2-GT0-506 (MDE2) & 2-ZE2-GT0-510 (MDE3) |

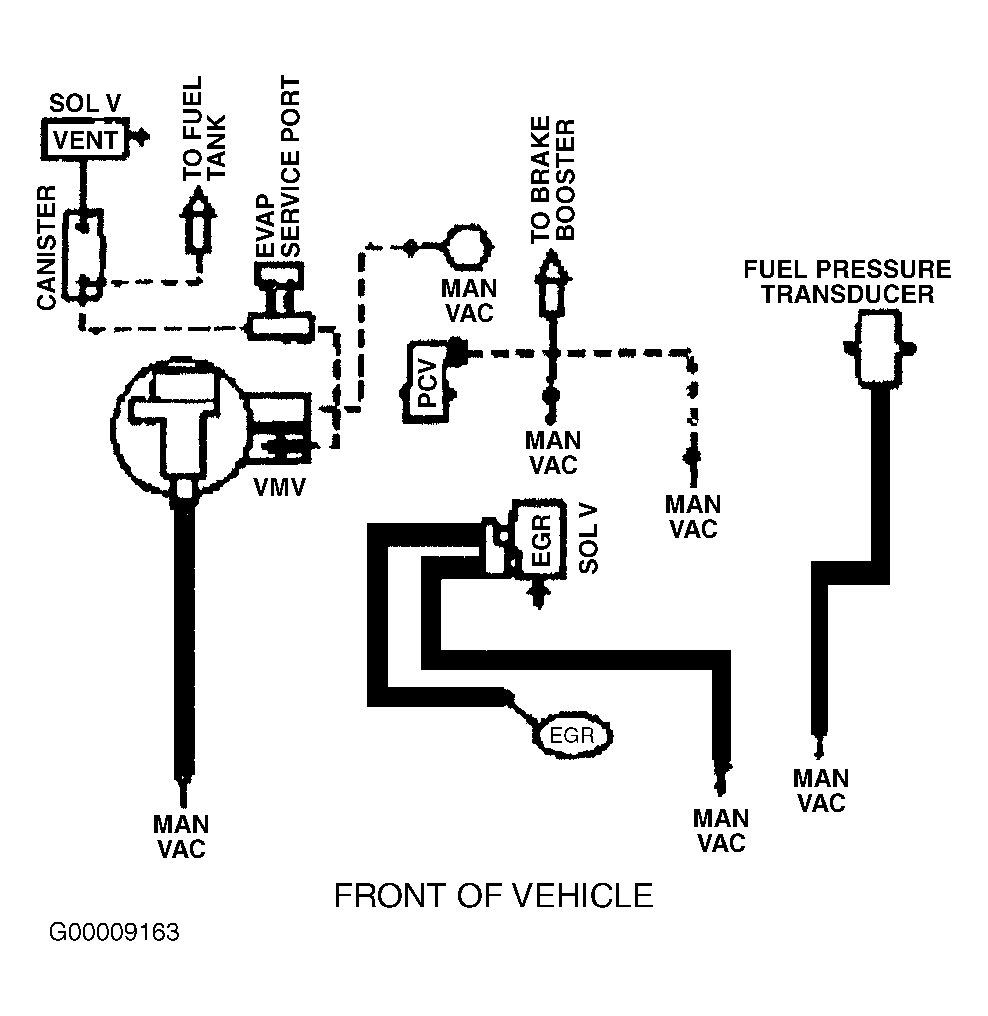

Fig 2 |
Courtesy of FORD MOTOR CO.
Courtesy of FORD MOTOR CO.
