Pinpoint Test A: Brake Vibration/Shudder Diagnosis
WARNING: This page is about a different car, the 2003 Mercury Sable and 2003 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.

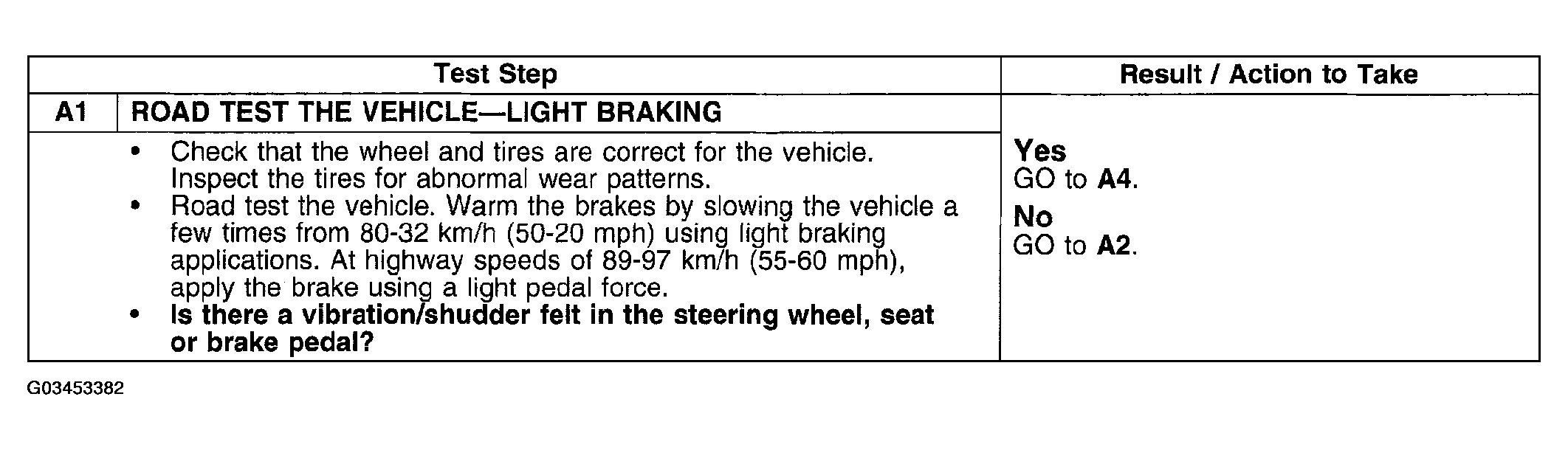

Fig 1: Pinpoint Test A: Brake Vibration/Shudder Diagnosis (Step A1)
Courtesy of FORD MOTOR CO.

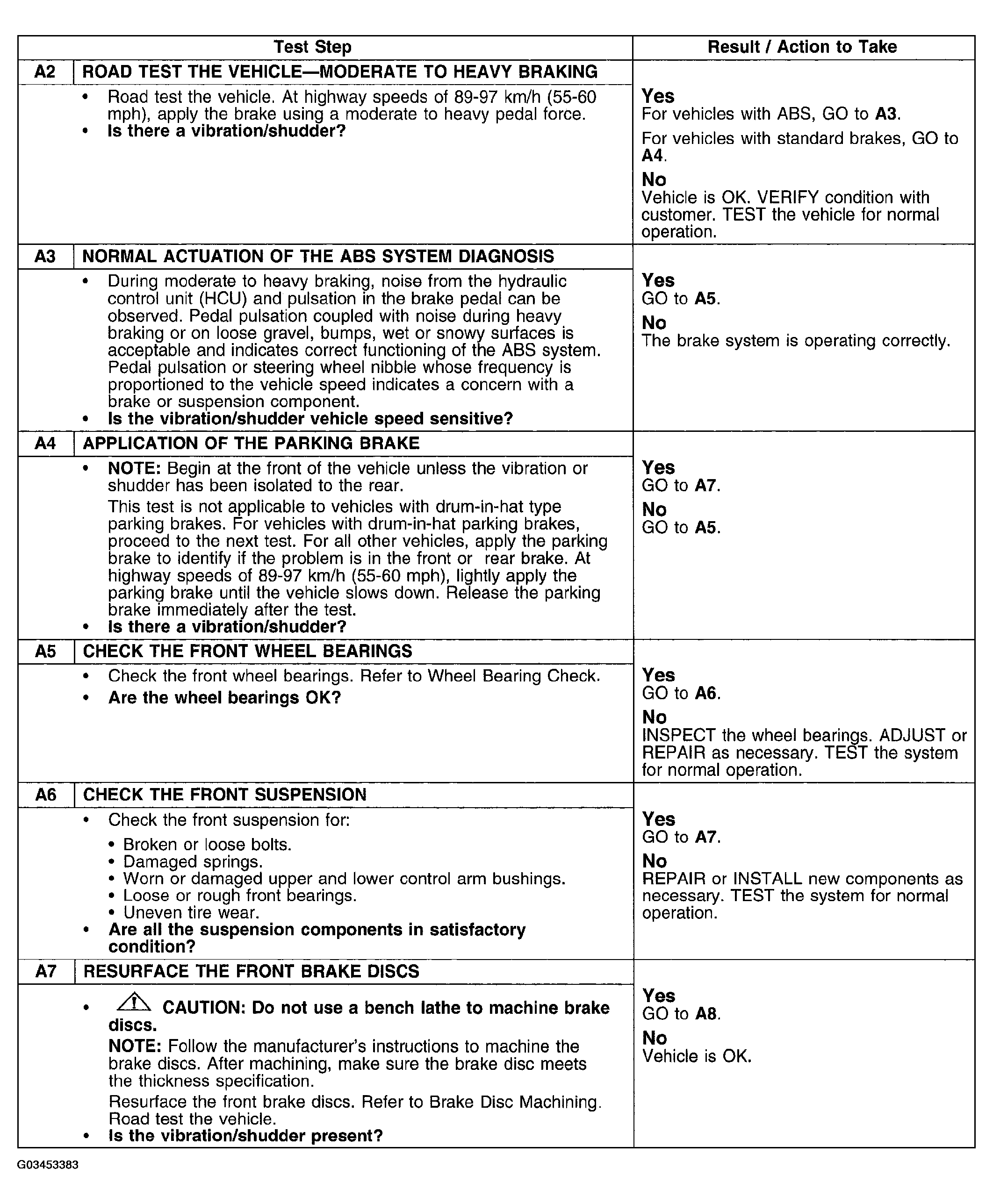

Fig 2: Pinpoint Test A: Brake Vibration/Shudder Diagnosis (Step A2 To A7)
Courtesy of FORD MOTOR CO.

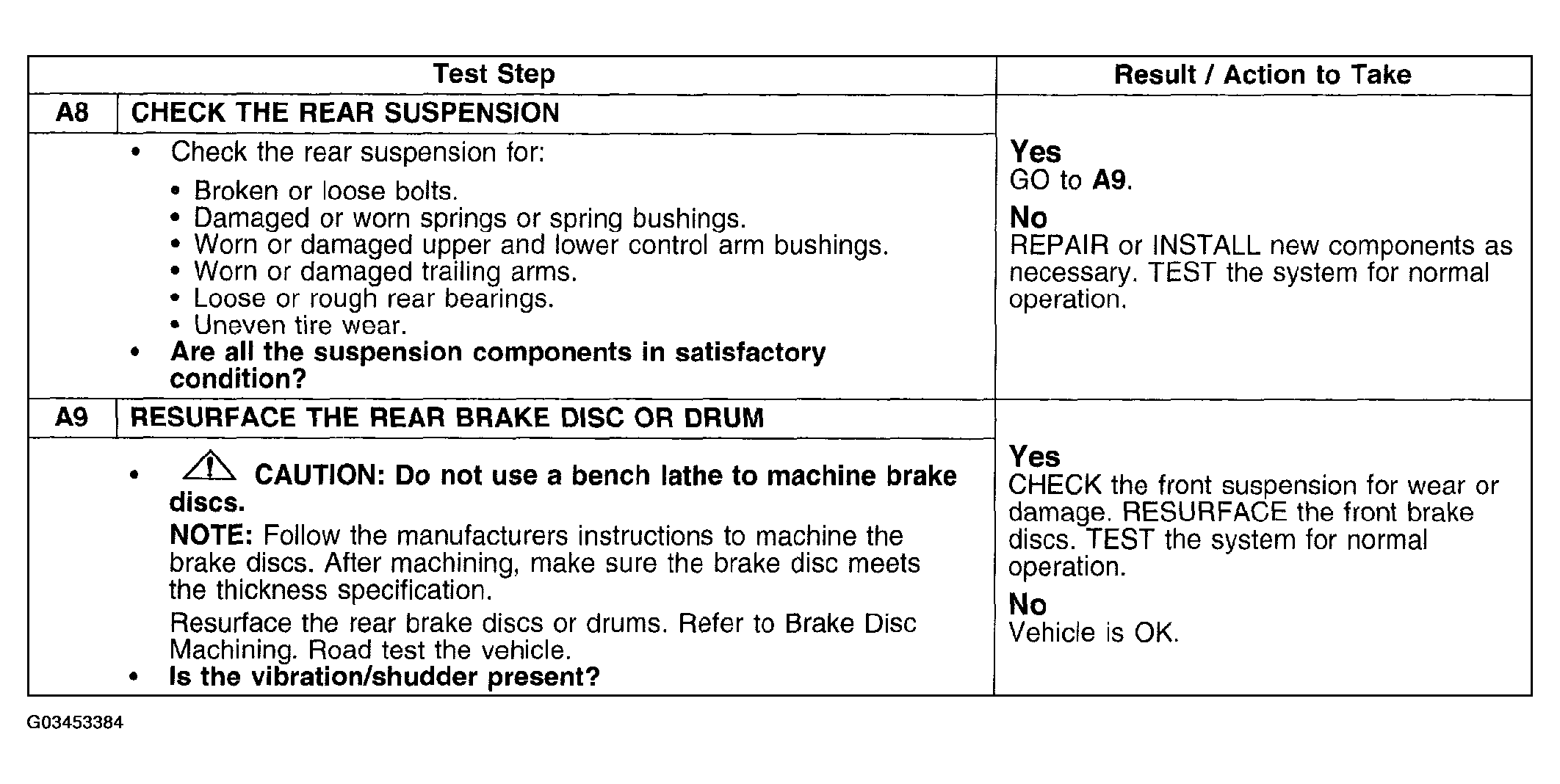

Fig 3: Pinpoint Test A: Brake Vibration/Shudder Diagnosis (Step A8 To A9)
