Digital Transmission Range (TR) Sensor Diagnosis Chart

WARNING: This page is about a different car, the 2003 Mercury Sable and 2003 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.

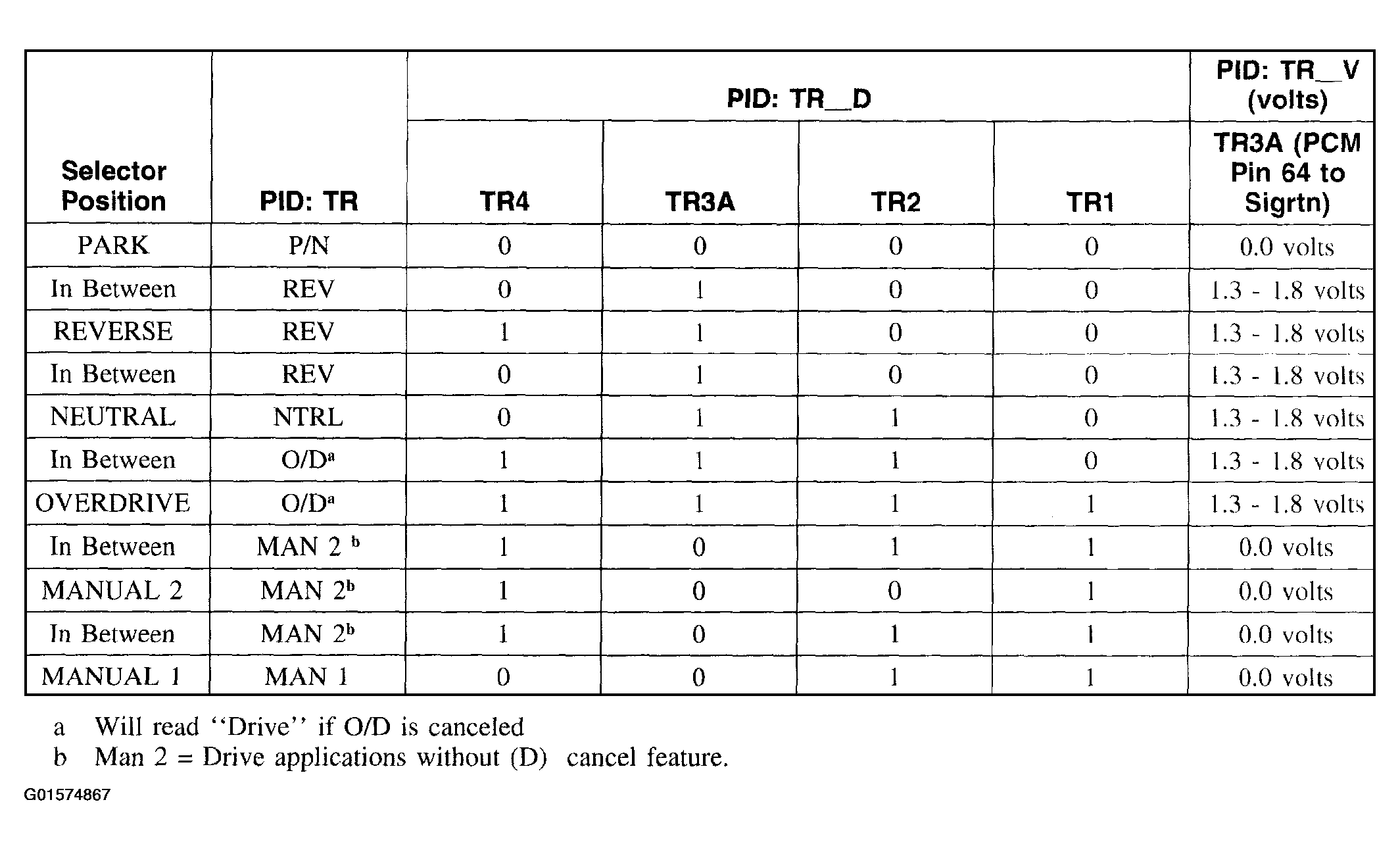

Fig 1: Digital Transmission Range (TR) Sensor Diagnosis Chart
G01574867Courtesy of FORD MOTOR CO.
  1. TR__V is the voltage at the PCM pin 64 (TR3A circuit) to signal return.
  2. "In Between" reading could be caused by a shift cable or digital TR sensor misaligned or a digital TR sensor circuit failure of TR1, TR2, TR3A, or TR4.
  3. TR__D: 1= Open digital TR switch, 0= Closed digital TR switch.
  4. EEC-V Control System Breakout Box Readings: Taken from PCM signal pins for TR1, TR2, TR3A, TR4 to signal return.
    • Voltages for TR1, TR2, TR4:
    • = 0.0 volts.
    • = 9.0 - 14.0 volts.
    • Voltage for TR3A:
    • = 0.0 volts.
    • = 1.3 - 1.8 volts.
    • 1.8 - 5.0 volts = Invalid Reading (open in wires or bad resistor in digital TR sensor).
