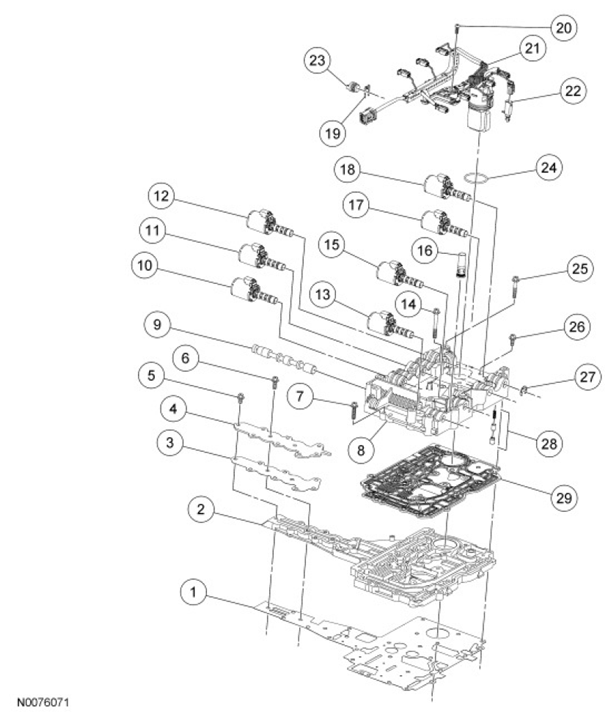

Upper, Lower, Accumulator & Solenoid Body, Disassembled View
WARNING: This page is about a different car, the 2011 Ford F550 Super Duty and 2011 Ford F450 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | 7C155 | Solenoid body-to-case gasket |
| 2 | - | Ditch plate |
| 3 | 7H038 | Backing plate gasket |
| 4 | - | Backing plate |
| 5 | W300512 | Backing plate-to-manifold bolt |
| 6 | W500100-S300 | Backing plate-to-case bolt |
| 7 | N805326-S | Solenoid-to-case bolt |
| 8 | - | Manifold body |
| 9 | 7D376 | Manual valve |
| 10 | 7J136 | Low reverse clutch Shift Solenoid Pressure Control E (SSPCE) |
| 11 | 7J136 | Direct clutch Shift Solenoid Pressure Control D (SSPCD) |
| 12 | 7J136 | Intermediate clutch Shift Solenoid Pressure Control C (SSPCC) |
| 13 | 7J136 | Coast clutch Shift Solenoid Pressure Control A (SSPCA) |
| 14 | W708500-S300 | Solenoid-to-case bolt |
| 15 | 7J136 | Overdrive (O/D) clutch Shift Solenoid Pressure Control B (SSPCB) |
| 16 | - | Line pressure relief valve |
| 17 | 7J136 | Torque Converter Clutch (TCC) solenoid |
| 18 | 7G383 | Pressure Control Solenoid A (PCA) |
| 19 | 7E335 | Pressure switch retaining W clip |
| 20 | - | Wiring harness retaining bolt |
| 21 | 7G276 | Wiring harness |
| 22 | 7H141 | Transmission Fluid Temperature (TFT) sensor |
| 23 | 7E440 | Direct clutch bore plug |
| 24 | 7Z276 | Bulkhead connector O-ring seal |
| 25 | W300511 | Manifold-to-ditch plate bolt |
| 26 | W300513 | Manifold-to-ditch plate bolt |
| 27 | 7J137 | Shift solenoid retaining E clip |
| 28 | - | Line Pressure Control (LPC) pressure relief valve |
| 29 | 7H200 | Filter plate gasket |
