Interior Trim - Exploded View
WARNING: This page is about a different car, the 2008 Ford Pickup, 2008 Ford F550 Super Duty, 2008 Ford F450 Super Duty, and 2008 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.

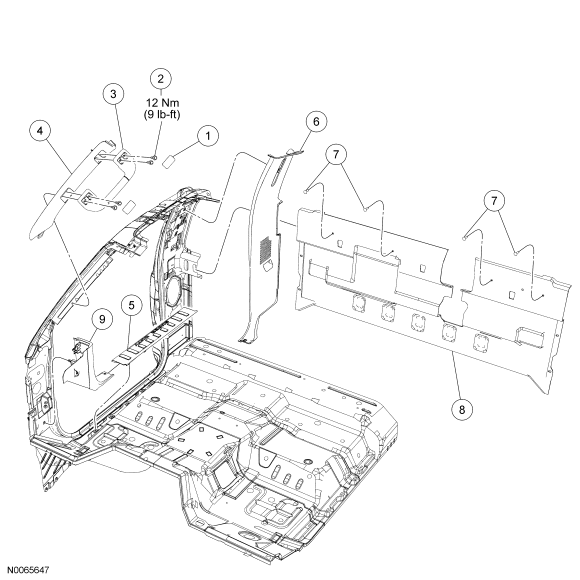

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | Assist handle bolt cover (2 required) |
| 2 | N808248 | Assist handle bolt (4 required) |
| 3 | 31406 | Assist handle |
| 4 | 03598 RH/ 03599 LH | A-pillar trim panel |
| 5 | 13208 RH/ 13209 LH | Door opening scuff plate trim panel |
| 6 | 278D12 RH/ 278D13 LH | B-pillar trim panel |
| 7 | W712270 | Cab rear trim panel push pin retainers (4 required) |
| 8 | 40374 | Cab rear trim panel |
| 9 | 02344 RH/ 02345 LH | Cowl side trim panel |

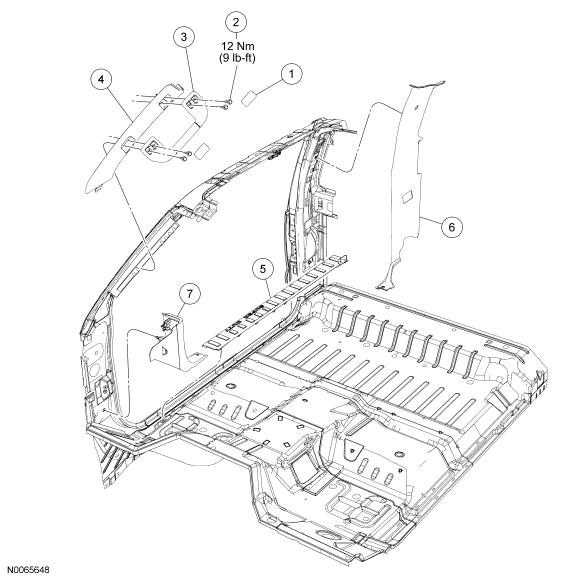

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | Assist handle bolt cover (2 required) |
| 2 | N808248 | Assist handle bolt (4 required) |
| 3 | 31406 | Assist handle |
| 4 | 03598 RH/ 03599 LH | A-pillar trim panel |
| 5 | 13208 RH/ 13209 LH | Door opening scuff plate trim panel |
| 6 | 278D12 RH/ 278D13 LH | B-pillar trim panel |
| 7 | 02344 RH/ 02345 LH | Cowl side trim panel |

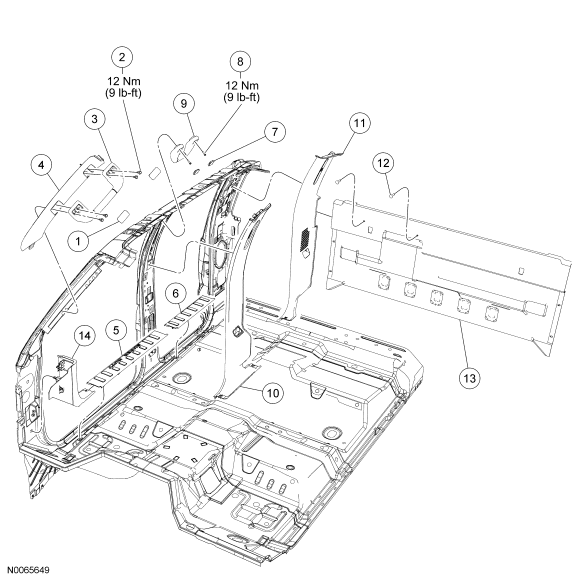

| Item | Part Number | Description |
|---|---|---|
| 1 | 31458 | A-pillar assist handle bolt cover (2 required) |
| 2 | N808248 | A-pillar assist handle bolt (4 required) |
| 3 | 31406 | A-pillar assist handle |
| 4 | 03598 RH/ 03599 LH | A-pillar trim panel |
| 5 | 13208 RH/ 13209 LH | Front door opening scuff plate trim panel |
| 6 | 13228 RH/ 13229 LH | Rear door opening scuff plate trim panel |
| 7 | 31458 | B-pillar assist handle bolt cover (2 required) |
| 8 | N611176 | B-pillar assist handle bolt (2 required) |
| 9 | 31430 | B-pillar assist handle |
| 10 | 24356 RH/ 24357 LH | B-pillar trim panel |
| 11 | 278D12 RH/ 278D13 LH | C-pillar trim panel |
| 12 | W712270 | Cab rear trim panel push pin retainer (2 required) |
| 13 | 40374 | Cab rear trim panel |
| 14 | 02344 RH/ 02345 LH | Cowl side trim panel |
- For additional information, refer to the procedures.
