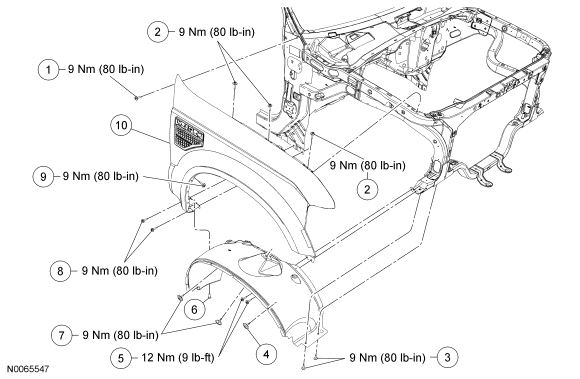

Front End Body Panels - Exploded View
WARNING: This page is about a different car, the 2008 Ford Pickup, 2008 Ford F550 Super Duty, 2008 Ford F450 Super Duty, and 2008 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | W712672 | Upper rear fender bolt |
| 2 | W711006 | Top fender bolts (3 required) |
| 3 | W711006 | Lower front splash shield screws (2 required) |
| 4 | - | Pin-type retainer (3 required) |
| 5 | W711006 | Front fender bolts (2 required) |
| 6 | - | Lower rear fender splash shield pin-type retainer |
| 7 | W708099 | Fender splash shield screws (2 required) |
| 8 | W711006 | Lower rear fender bolts (2 required) |
| 9 | W710542 | Inner rear fender bolt |
| 10 | 16015/6 | Front fender |
- For additional information, refer to the procedures.
