Transmission Connector Layouts
WARNING: This page is about a different car, the 2006 Ford Pickup, 2006 Ford F550 Super Duty, 2006 Ford F450 Super Duty, and 2006 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
Internal Transmission Harness Connector/Component Locator

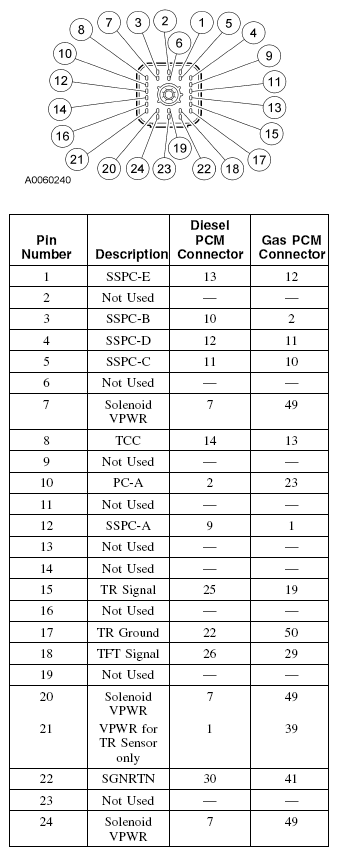

Transmission Vehicle Harness Connector
Transmission Internal Harness Connector
DIESEL PCM CONNECTOR REFERENCE
| Pin Number | Description | Diesel PCM Connector | Gas PCM Connector | Int. Wire Color Pin No. 1 | Int. Wire Color Pin No. 2 | Int. Wire Color Pin No. 3 | ||
|---|---|---|---|---|---|---|---|---|
| 1 | SSPC-E | 13 | 12 | Light Green | Gray | - | ||
| 2 | Not Used | - | - | - | - | - | ||
| 3 | SSPC-B | 10 | 2 | Red | Light green | - | ||
| 4 | SSPC-D | 12 | 11 | Brown | Pink | - | ||
| 5 | SSPC-C | 11 | 10 | Yellow | Purple | - | ||
| 6 | Not Used | - | - | - | - | - | ||
| 7 | Solenoid VPWR(1) | 7 | 49 | - | - | - | ||
| 8 | TCC | 14 | 13 | Dark Blue | Orange | - | ||
| 9 | Not Used | - | - | - | - | - | ||
| 10 | PC-A | 2 | 23 | Light Blue | White | - | ||
| 11 | Not Used | - | - | - | - | - | ||
| 12 | SSPC-A | 9 | 1 | Purple | Yellow | - | ||
| 13 | Not Used | - | - | - | - | - | ||
| 14 | Not Used | - | - | - | - | - | ||
| 15 | TR Signal | 25 | 19 | - | Light Blue | - | ||
| 16 | Not Used | - | - | - | - | - | ||
| 17 | TR Ground | 22 | 50 | - | - | Tan | ||
| 18 | TFT Signal | 26 | 29 | Tan | Gray | - | ||
| 19 | Not Used | - | - | - | - | - | ||
| 20 | Solenoid VPWR(1) | 7 | 49 | - | - | - | ||
| 21 | VPWR for TR Sensor only | 1 | 39 | Orange | - | - | ||
| 22 | SGNRTN(1) | 30 | 41 | - | - | - | ||
| 23 | Not Used | - | - | - | - | - | ||
| 24 | VPWR(1) | 7 | 49 | - | - | - | ||
|
||||||||
Internal Harness TR Sensor Connector - Tan (3 Pin)
Internal Harness SSPC-x Solenoid Connector - Tan (2 Pin)
Output Shaft Speed (OSS) Sensor Harness Connector
Intermediate Shaft Speed and Turbine Shaft Speed (TSS) Sensor Harness Connector

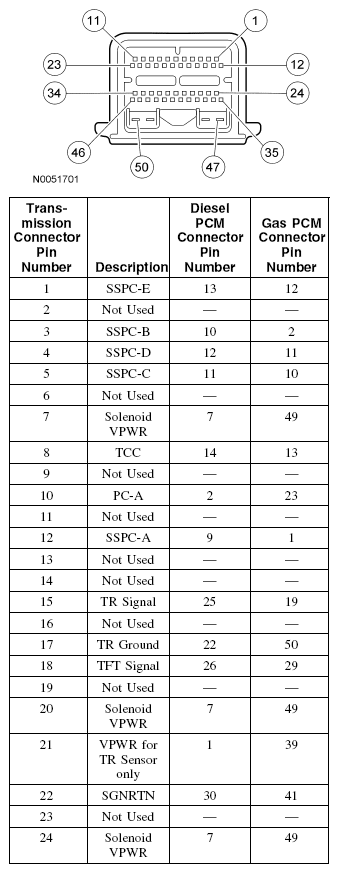

Transmission PCM Connector
