Special Tool(s)
WARNING: This page is about a different car, the 2010 Mercury Milan, 2010 Lincoln MKZ, and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
SPECIAL TOOLS TABLE
| Ball Joint Separator 204-592 |

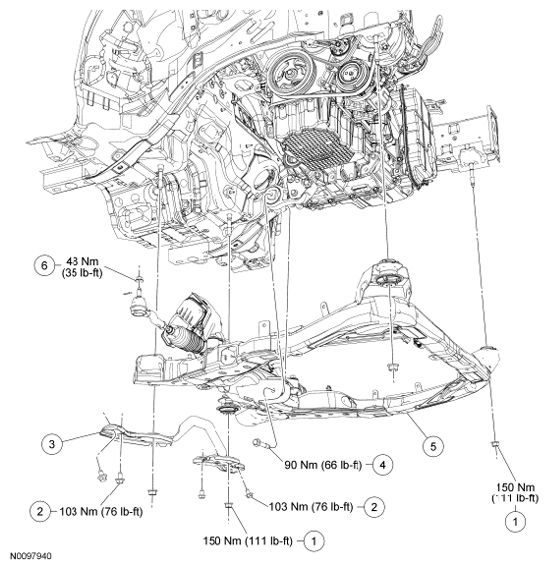

Fig 1: Steering Gear Replacement Components With Torque Specifications (2.5L Non-Hybrid & 3.0L (FWD) (1 Of 2)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W520416 | Front subframe nuts (4 required) |
| 2 | 3C496 | Front subframe support bracket bolts (4 required) |
| 3 | 5884 | Subframe support bracket |
| 4 | W500545 | Roll restrictor bolt |
| 5 | 5C145 | Front subframe |
| 6 | 6E5C | Tie-rod end nut (2 required) |

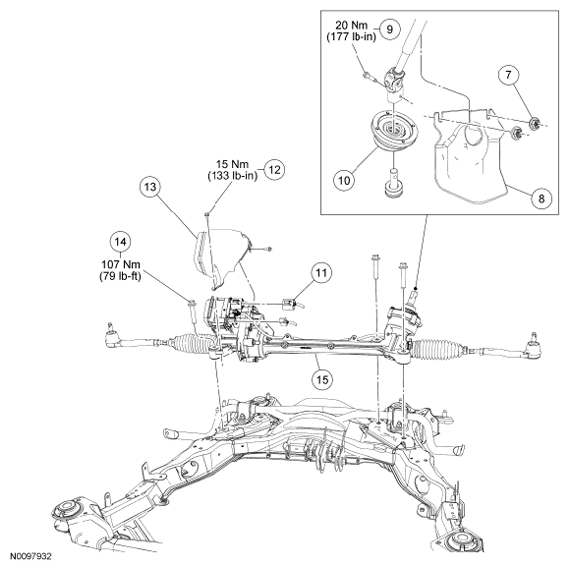

Fig 2: Steering Gear Replacement Components With Torque Specifications (2.5L Non-Hybrid & 3.0L (FWD) (2 Of 2)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 7 | W704904 | Lower steering column shaft joint cover nut (2 required) |
| 8 | 3611A | Lower steering column shaft joint cover |
| 9 | 3R827 | Steering column shaft-to-steering gear bolt |
| 10 | 3611B | Steering gear/dash seal |
| 11 | - | Electronic Power Assist Steering (EPAS) electrical connector (part of 3F720) (2 required) |
| 12 | W506410 | EPAS connector shield bolt (2 required) |
| 13 | 3K721 | EPAS connector shield |
| 14 | 3C497 | Steering gear bolt (3 required) |
| 15 | 3504 | Steering gear |
