Special Tool(s)
WARNING: This page is about a different car, the 2010 Mercury Milan, 2010 Lincoln MKZ, and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
SPECIAL TOOLS TABLE
| Ball Joint Separator 204-592 | |
| Powertrain Lift Table 014-00765 |

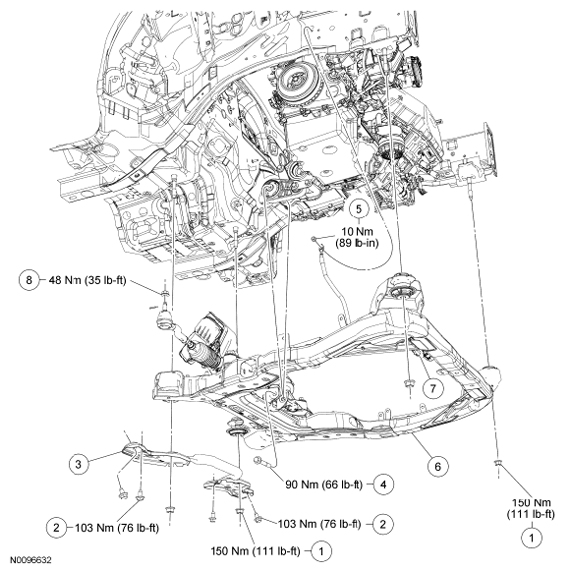

Fig 1: Steering Gear Replacement Components With Torque Specifications - 2.5L Hybrid & 3.0L (AWD) (1 Of 2)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W520416 | Front subframe nuts (4 required) |
| 2 | 3C496 | Front subframe support bracket bolts (4 required) |
| 3 | 5884 | Subframe support bracket |
| 4 | W500545 | Roll restrictor bolt |
| 5 | W506410 | Electronic Power Assist Steering (EPAS) ground wire bolt |
| 6 | 5C145 | Front subframe |
| 7 | - | EPAS jumper harness connector (2 required) |
| 8 | 6E5C | Tie-rod end nut (2 required) |

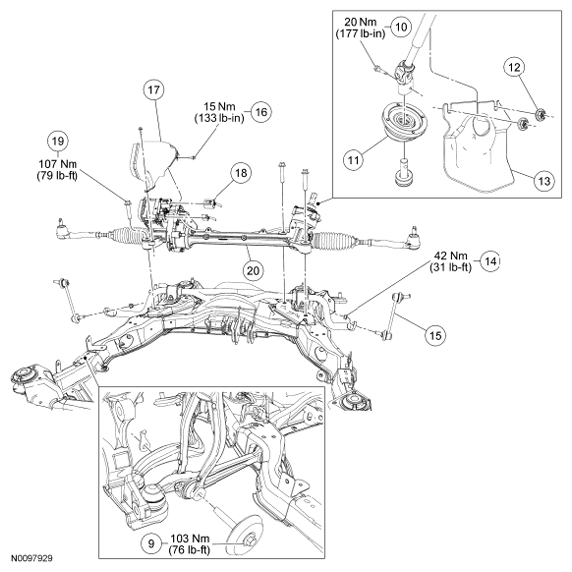

Fig 2: Steering Gear Replacement Components With Torque Specifications - 2.5L Hybrid & 3.0L (AWD) (2 Of 2)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 9 | W500550 | Damper fork-to-front lower arm bolt (2 required) |
| 10 | 3R827 | Steering column shaft-to-steering gear bolt |
| 11 | 3611B | Steering gear/dash seal |
| 12 | W704904 | Lower steering column shaft joint cover nut (2 required) |
| 13 | 3611A | Lower steering column shaft joint cover |
| 14 | 3C494 | Lower stabilizer bar link nut (2 required) |
| 15 | 3053/3052 | Stabilizer bar link (2 required) |
| 16 | W506410 | EPAS connector shield bolt (2 required) |
| 17 | 3K721 | EPAS connector shield |
| 18 | - | EPAS electrical connector (part of 3F720) (2 required) |
| 19 | 3C497 | Steering gear bolt (3 required) |
| 20 | 3504 | Steering gear |
