4R100 Transmission
WARNING: This page is about a different car, the 2002 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Transmission Range Sensor Alignment Gauge (307-351) is required for this procedure. See Fig 1.
- Raise and support vehicle. Disconnect manual shift control cable. Disconnect Digital Transmission Range (DTR) sensor harness connector. Remove manual control lever nut. Loosen DTR sensor bolts.

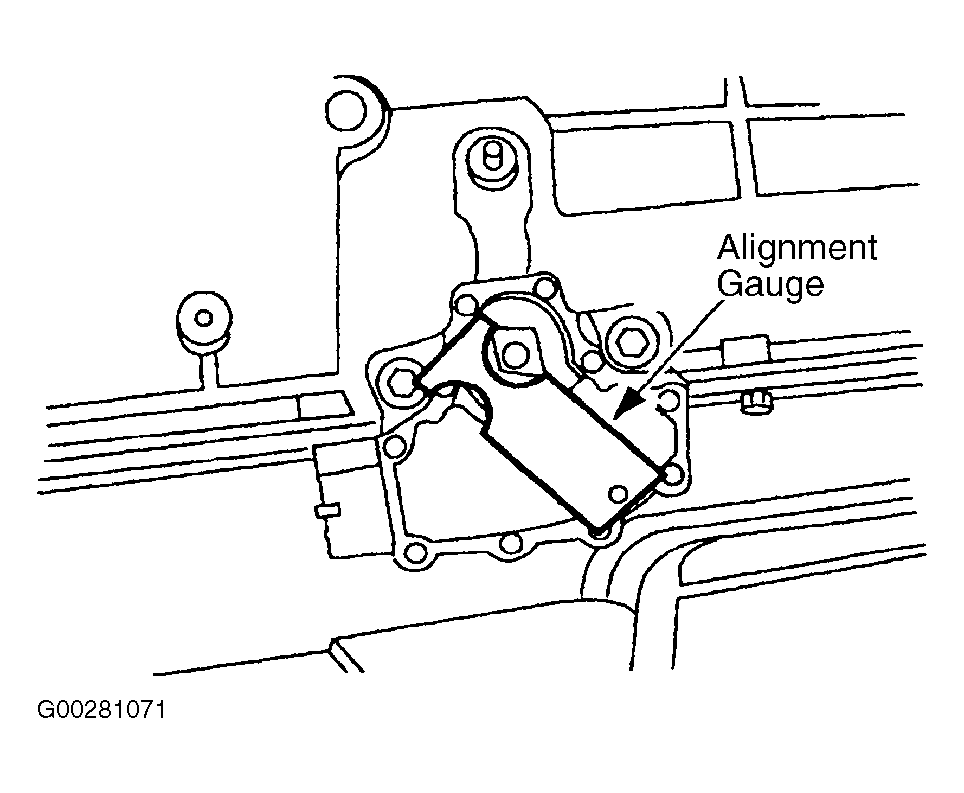

- Manual shift lever must be in Neutral. Using Transmission Range Sensor Alignment Gauge (307-351), align DTR sensor slots. See Fig 2. Tighten DTR sensor bolts. Tighten fasteners to specification. See TORQUE SPECIFICATIONS . With manual lever in Neutral, connect shift lever control cable. Connect DTR harness connector.
