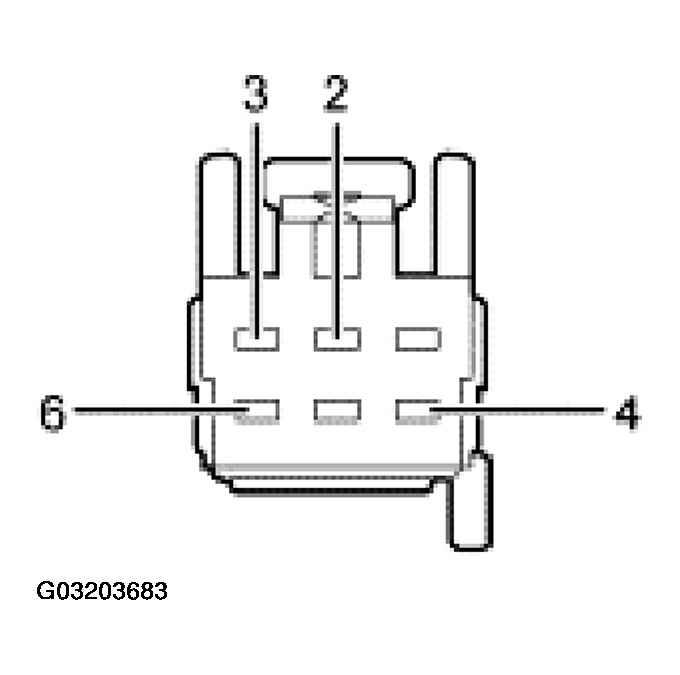

Driver Climate Controlled Seat Backrest TED C3034
WARNING: This page is about a different car, the 2004 Lincoln LS. However, it is still accessible from the selected car via links, so may be relevant.
PINS CIRCUIT REFERENCE
| Pin Number(s) | Circuit Designation/Description | Normal Condition/Measurement |
|---|---|---|
| 2 | CKT 9-HC16 (BN/RD) Climate controlled seat backrest sensor return | Continuity to CCSM from backrest TED, less than 5 ohms. |
| 3 | CKT 8-HC16 (WH/RD) Climate controlled seat backrest sensor signal | Continuity to CCSM from backrest TED, less than 5 ohms. |
| 4 | CKT 31S-HC16 (BK/BU) Climate controlled seat backrest temperature sensor return | Continuity to seat backrest TED, less than 5 ohms. |
| 6 | CKT 20S-HC16 (PK/BU) Climate controlled seat backrest temperature sensor feed | Continuity to seat backrest TED, less than 5 ohms. |
