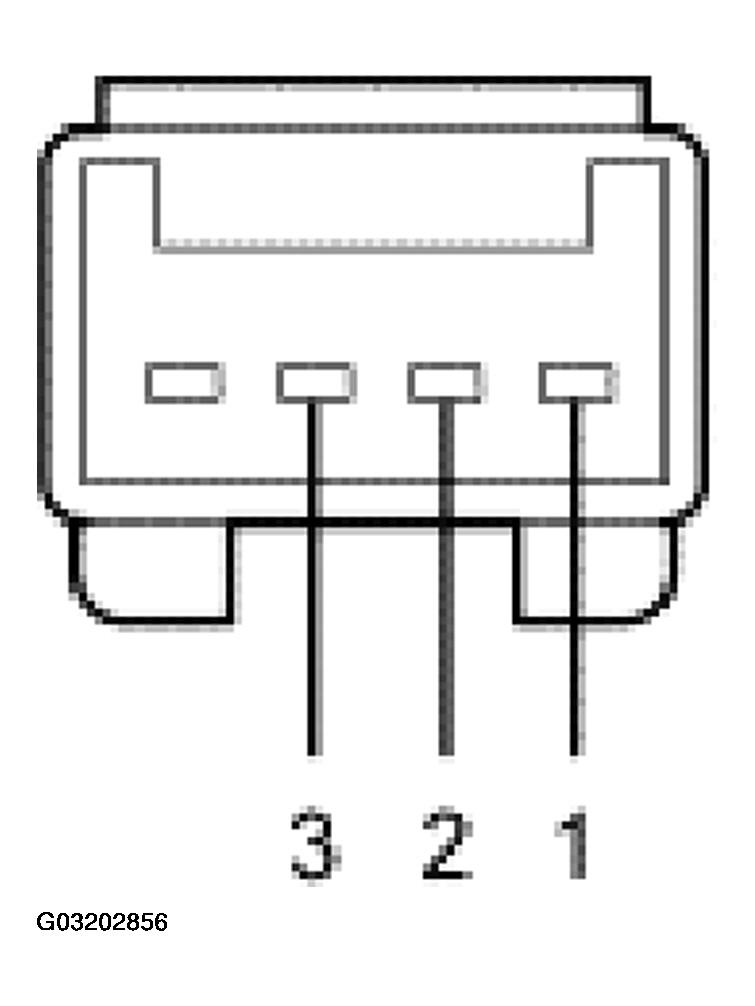

Rear Grab Handle Lamps C9009, C9010
WARNING: This page is about a different car, the 2004 Lincoln LS. However, it is still accessible from the selected car via links, so may be relevant.
CIRCUIT DESIGNATION/DESCRIPTION
| Pin Number (s) | Circuit Designation/Description | Normal Condition/Measurement |
|---|---|---|
| 1 (C9009) | 29S-LB14 (OG) LH rear grab handle lamp power supply circuit | Greater than 10 volts between LH rear grab handle lamp and ground. Greater than 10,000 ohms between LH rear grab handle lamp and ground. |
| 1 (C9010) | 29S-LB21 (OG/BK) RH rear grab handle lamp power supply circuit | Greater than 10 volts between RH rear grab handle lamp and ground. Greater than 10,000 ohms between RH rear grab handle lamp and ground. |
| 2 (C9009) | 31-LB14 (BK) LH rear grab handle lamp, demand lamp function, ground circuit | Less than 5 ohms to ground. |
| 2 (C9010) | 31-LB21 (BK) RH rear grab handle lamp, demand lamp function, ground circuit | Less than 5 ohms to ground. |
| 3 (C9009) | 9-LB14 (BN/BU) LH rear grab handle lamp, interior lamp function, ground circuit | Greater than 10,000 ohms between LH rear grab handle lamp and ground with FEM disconnected. Less than 5 ohms between LH rear grab handle lamp and FEM. |
| 3 (C9010) | 9-LB21 (BN/GN) RH rear grab handle lamp, interior lamp function, ground circuit | Greater than 10,000 ohms between RH rear grab handle lamp and ground with FEM disconnected. Less than 5 ohms between RH rear grab handle lamp and FEM. |
