Connector Reference and Terminal Readings
WARNING: This page is about a different car, the 2004 Lincoln LS. However, it is still accessible from the selected car via links, so may be relevant.

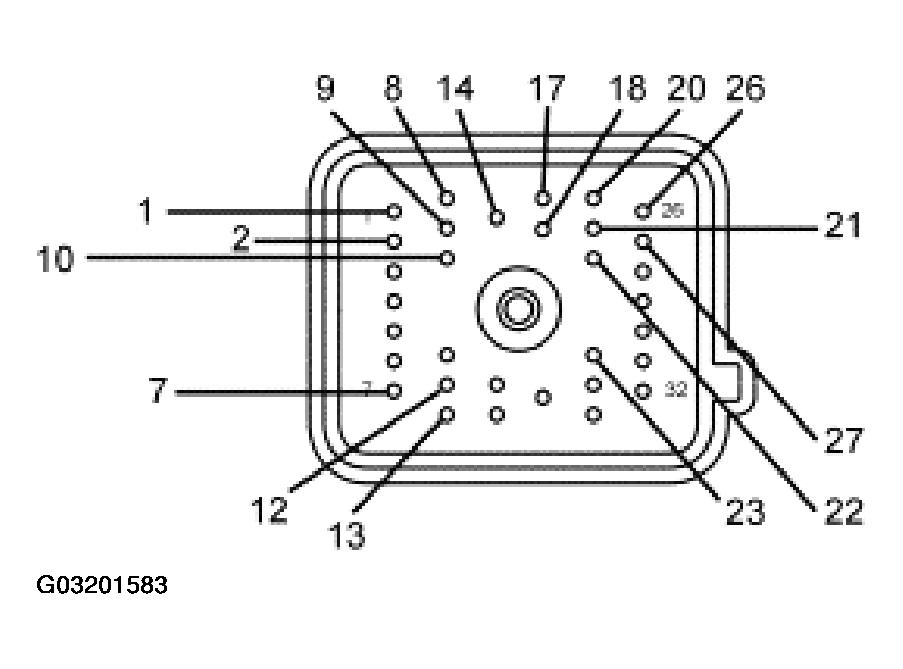

POWERTRAIN CONTROL MODULE (PCM) C175B
| Pin Number | Circuit Description |
|---|---|
| 1 | Shift Solenoid A (SSA) |
| 2 | Shift Solenoid B (SSB) |
| 7 | Pressure Control Solenoid A (PC A) |
| 8 | Shift Solenoid C (SSC) |
| 9 | Digital Transmission Range sensor TR3A to (PCM) |
| 10 | Digital Transmission Range sensor TR4 to (PCM) |
| 12 | Pressure Control Solenoid C (PC C) |
| 13 | Pressure Control Solenoid B (PC B) |
| 14 | Signal return |
| 17 | Shift Solenoid D (SSD) |
| 18 | Digital Transmission Range sensor TR2 to (PCM) |
| 20 | Torque Converter Clutch (TCC) Solenoid |
| 21 | Intermediate shaft speed sensor signal input |
| 22 | Digital Transmission Range sensor TR1 to (PCM) |
| 23 | Transmission Fluid Temperature (TFT) Sensor |
| 26 | Output Shaft Speed (OSS) sensor signal input |
| 27 | Turbine Shaft Speed (TSS) sensor signal input |

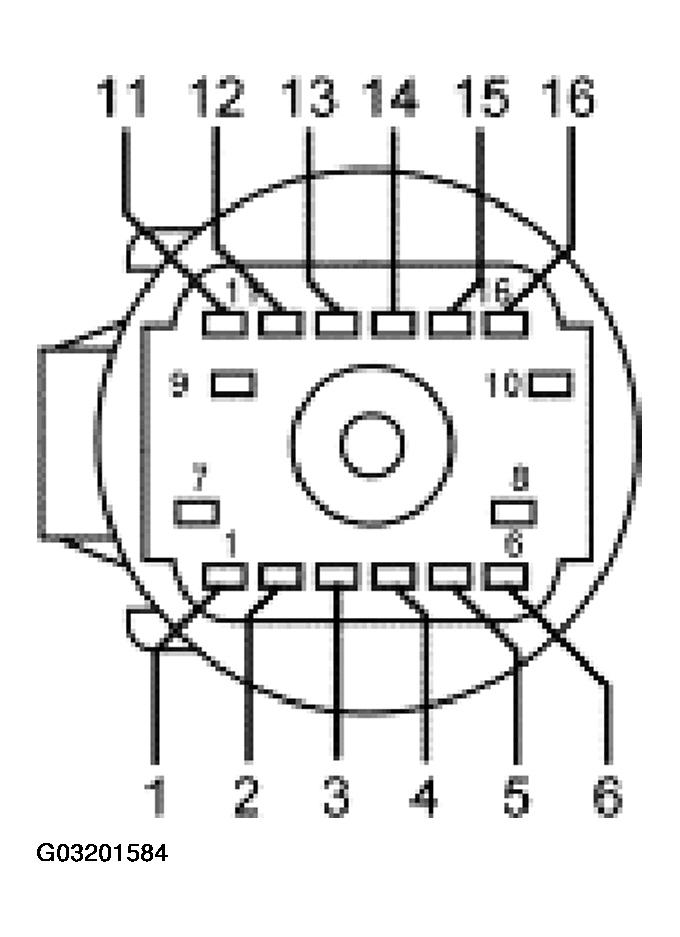

TRANSMISSION SOLENOID BODY C199
| Pin Number | Circuit Description |
|---|---|
| 1 | Pressure control (PCB) solenoid B |
| 2 | Transmission fluid temperature (TFT) sensor input |
| 3 | Solenoid power |
| 4 | Pressure control (PCC) solenoid C |
| 5 | Shift solenoid D (SSD) |
| 6 | Shift solenoid C (SSC) |
| 11 | Pressure control (PCA) solenoid A |
| 12 | Signal return |
| 14 | Torque converter clutch (TCC) solenoid |
| 15 | Shift solenoid B (SSB) |
| 16 | Shift solenoid A (SSA) |

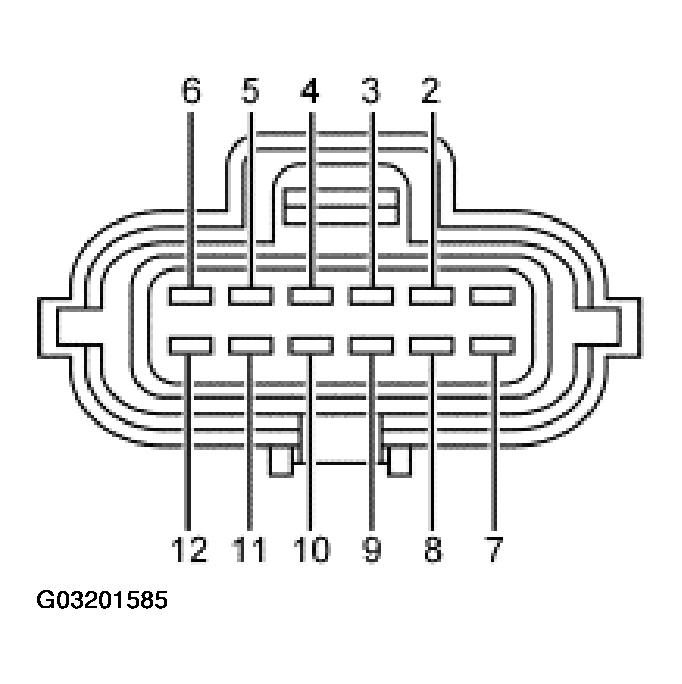

DIGITAL TRANSMISSION RANGE (TR) SENSOR C167
| Pin Number | Circuit Description |
|---|---|
| 2 | Signal return |
| 3 | Digital transmission range (TR) sensor TR3A |
| 4 | Digital transmission range (TR) sensor TR1 |
| 5 | Digital transmission range (TR) sensor TR2 |
| 6 | Digital transmission range (TR) sensor TR4 |
| 7 | Ground |
| 8 | Neutral switch sense input |
| 9 | Fused power feed |
| 10 | Starter solenoid central power |
| 11 | Reverse lamps |
| 12 | Starter relay (overload protected) |

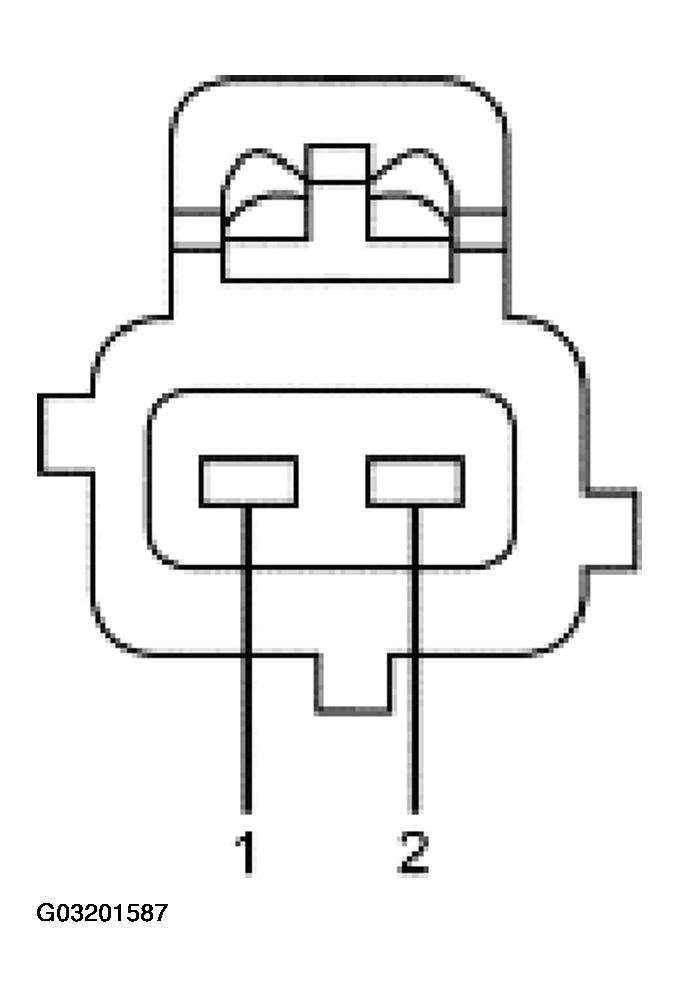

TURBINE SHAFT SPEED (TSS) SENSOR C143
| Pin Number | Circuit Description |
|---|---|
| 1 | Turbine shaft speed (TSS) sensor signal |
| 2 | Signal return |
OUTPUT SHAFT SPEED (OSS) SENSOR C193
| Pin Number | Circuit Description |
|---|---|
| 1 | Output shaft speed (OSS) sensor signal |
| 2 | Signal return |
INTERMEDIATE SHAFT SPEED SENSOR HARNESS CONNECTOR
| Pin Number | Circuit Description |
|---|---|
| 1 | Intermediate shaft speed sensor signal |
| 2 | Signal return |
