Pinpoint Test E: PATS Transceiver Module Signal Is Not Received
WARNING: This page is about a different car, the 2002 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

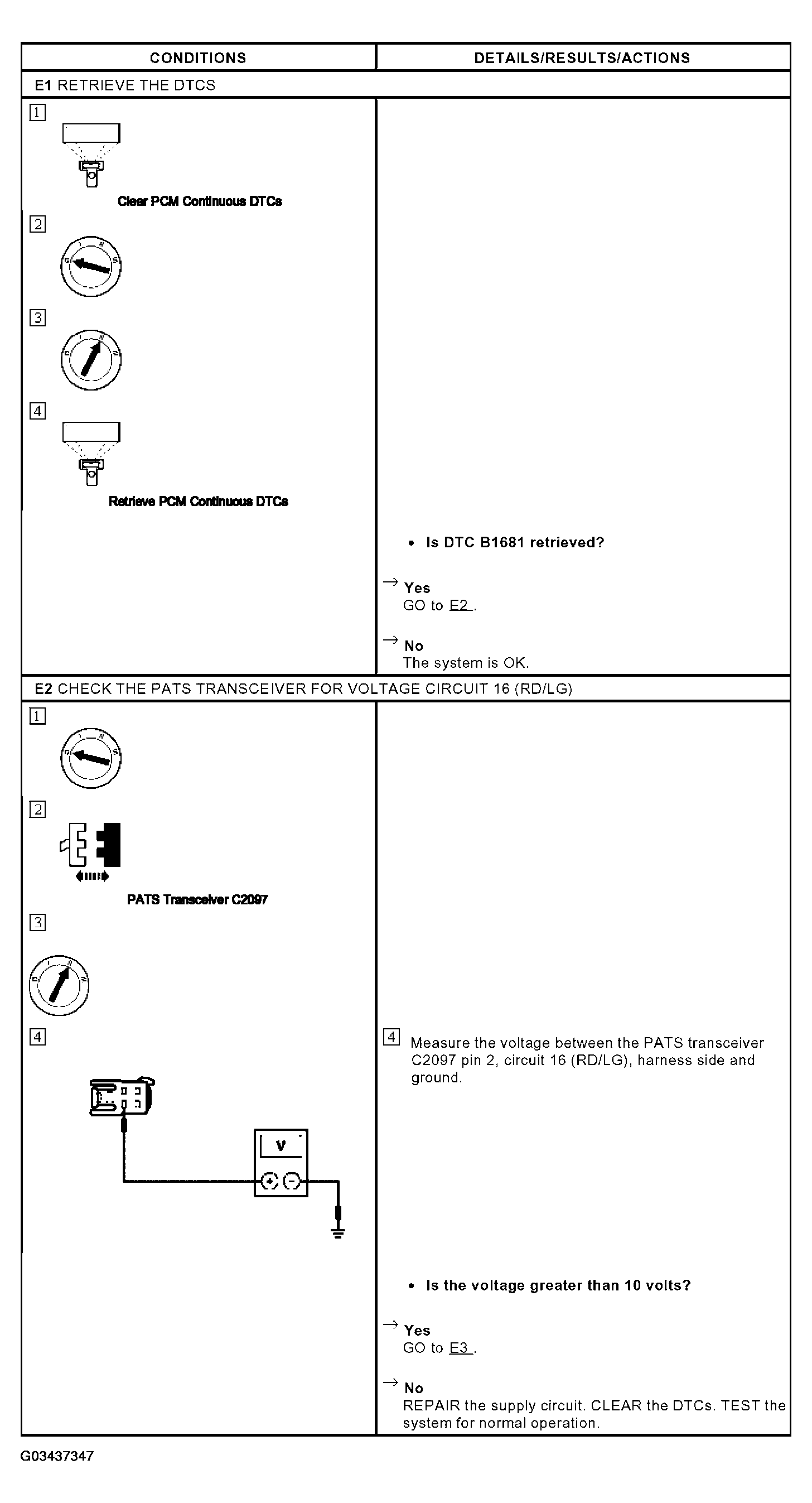

Fig 1: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E1-E2)
Courtesy of FORD MOTOR CO.

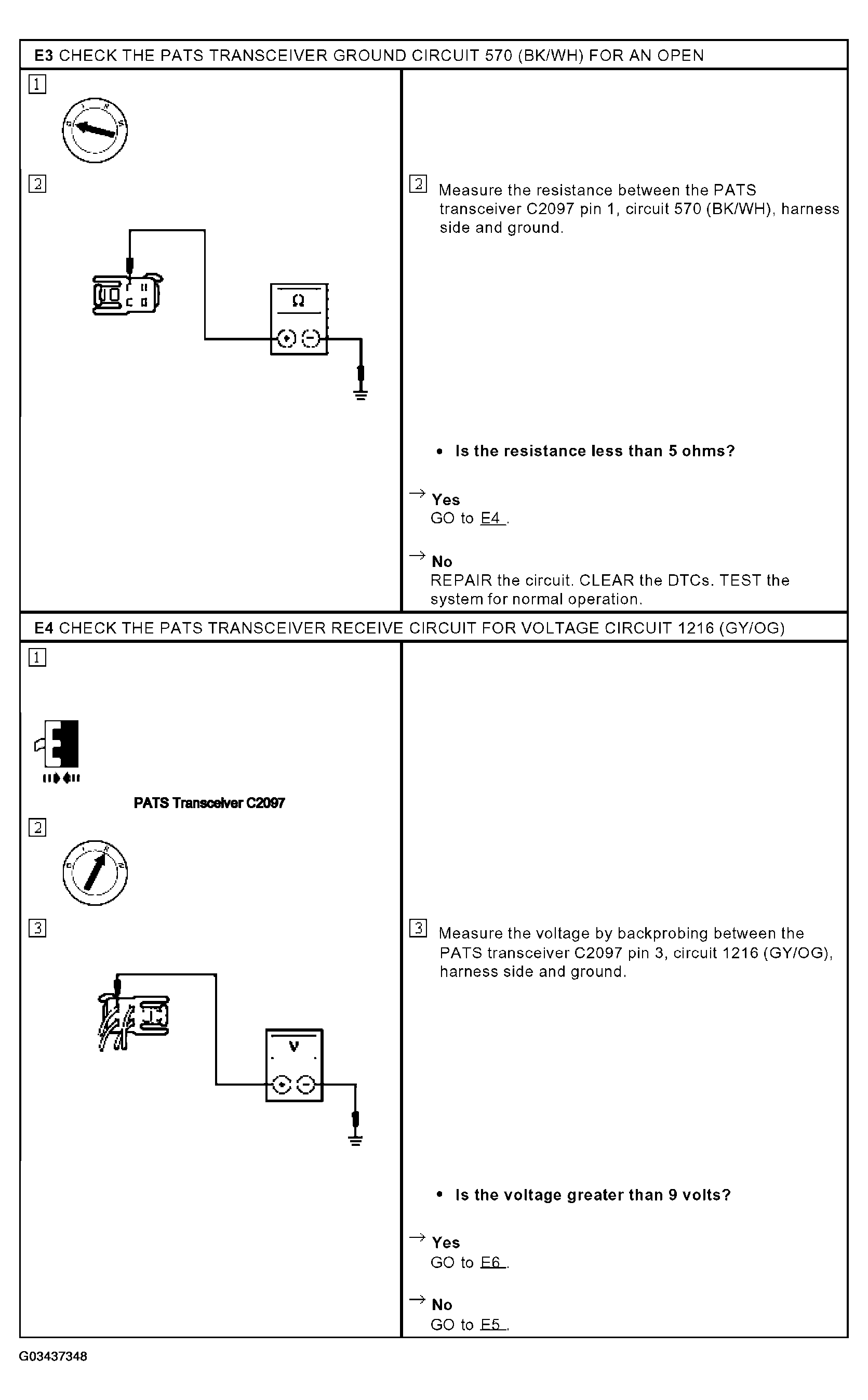

Fig 2: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E3-E4)
Courtesy of FORD MOTOR CO.

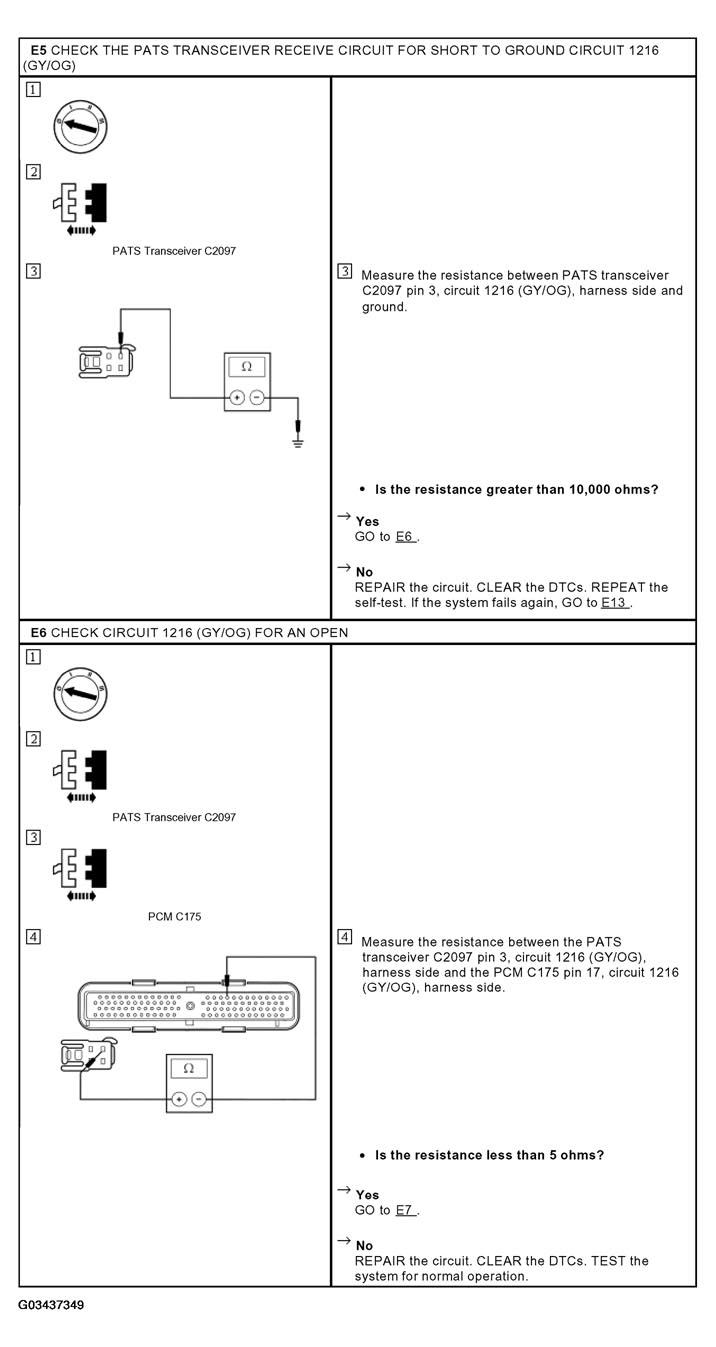

Fig 3: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E5-E6)
Courtesy of FORD MOTOR CO.

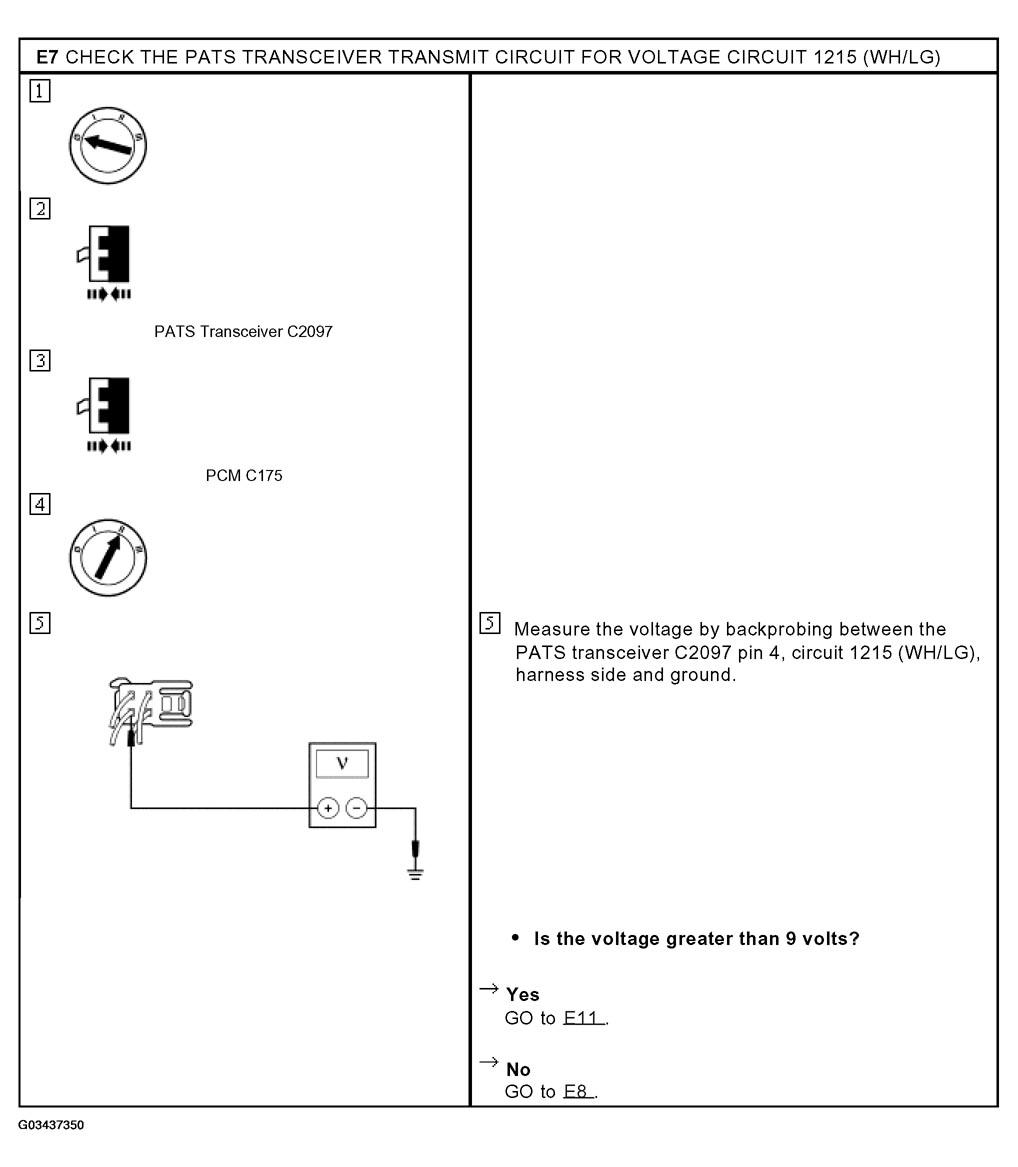

Fig 4: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E7)
Courtesy of FORD MOTOR CO.

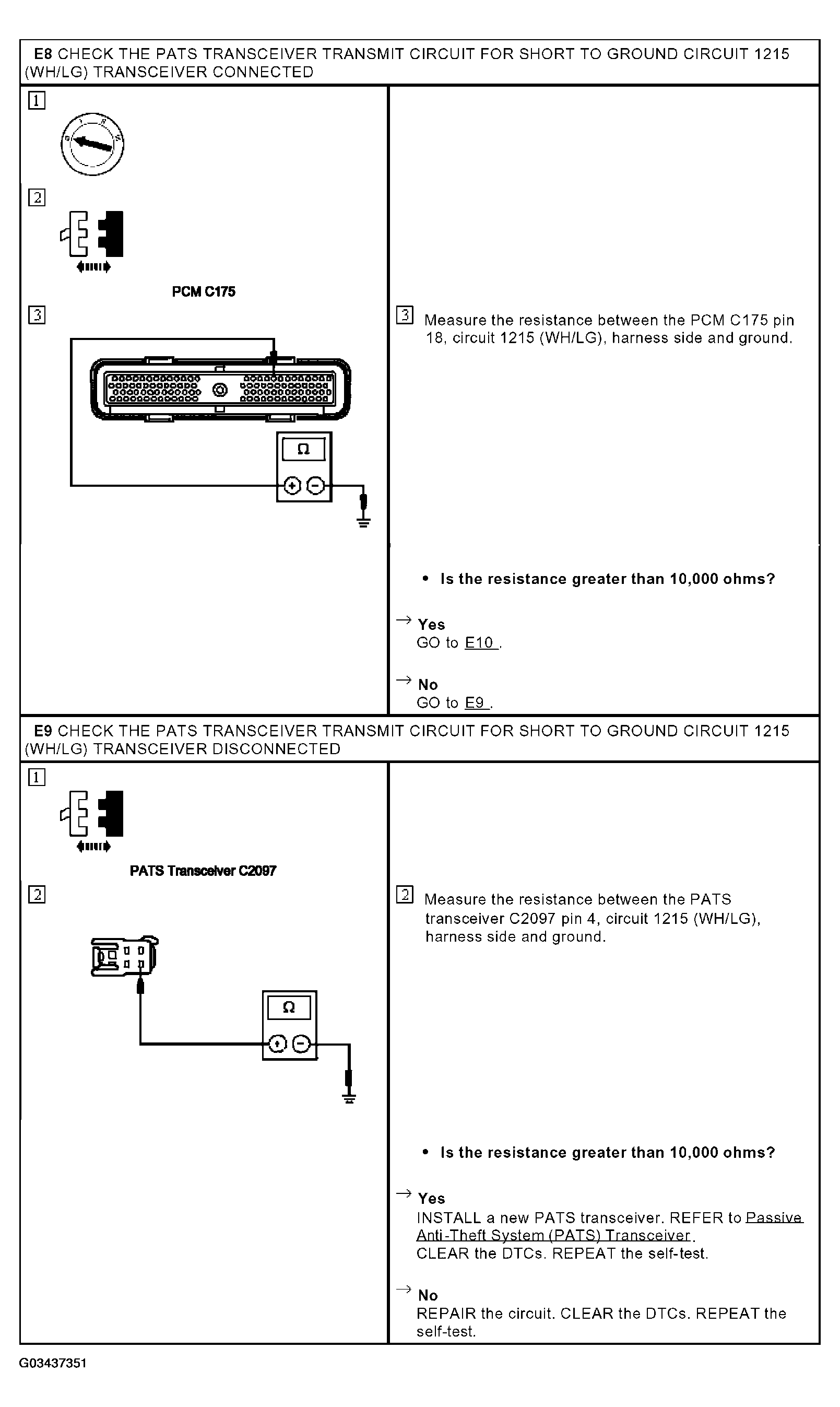

Fig 5: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E8-E9)
Courtesy of FORD MOTOR CO.

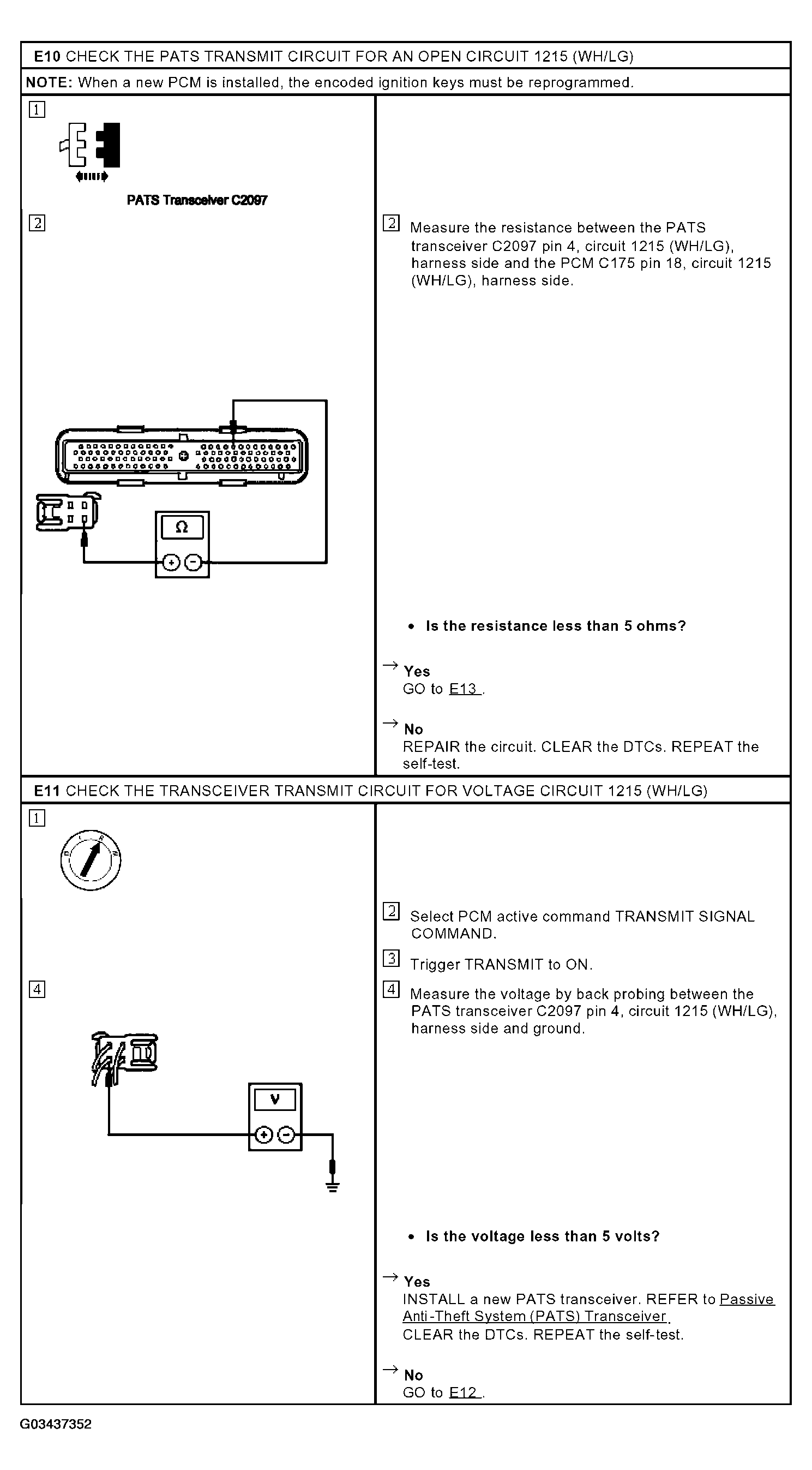

Fig 6: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E10-E11)
Courtesy of FORD MOTOR CO.

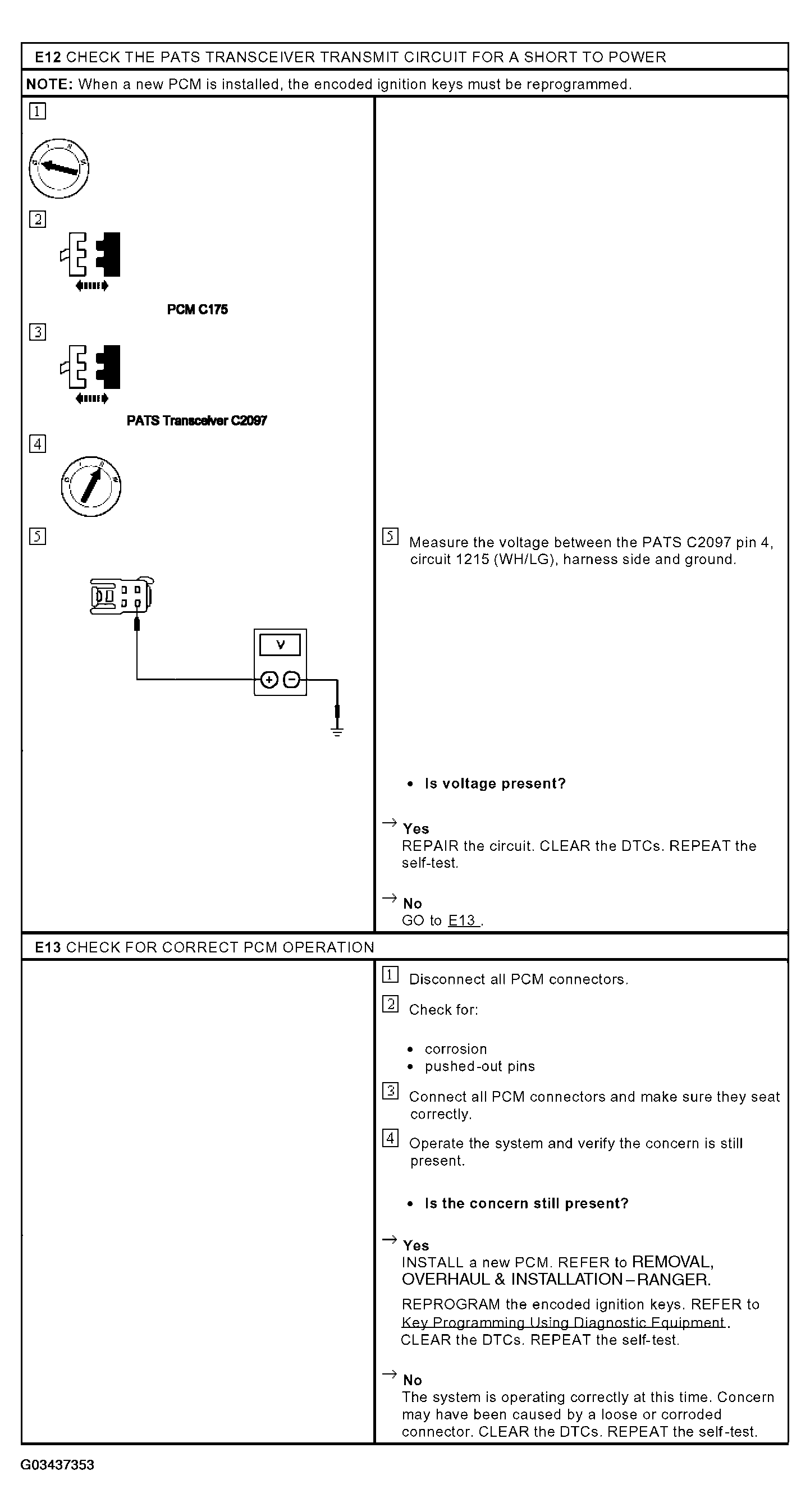

Fig 7: Pinpoint Test E: PATS Transceiver Module Signal Is Not Received (E12-E13)
