Pinpoint Test C: The Courtesy Lamps Stay On Continuously
WARNING: This page is about a different car, the 2002 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

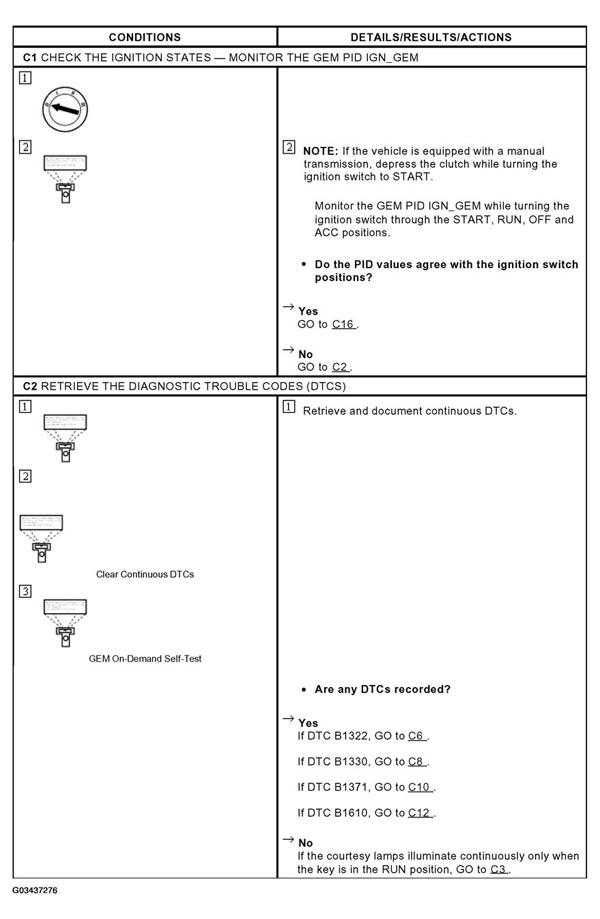

Fig 1: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C1-C2)
Courtesy of FORD MOTOR CO.

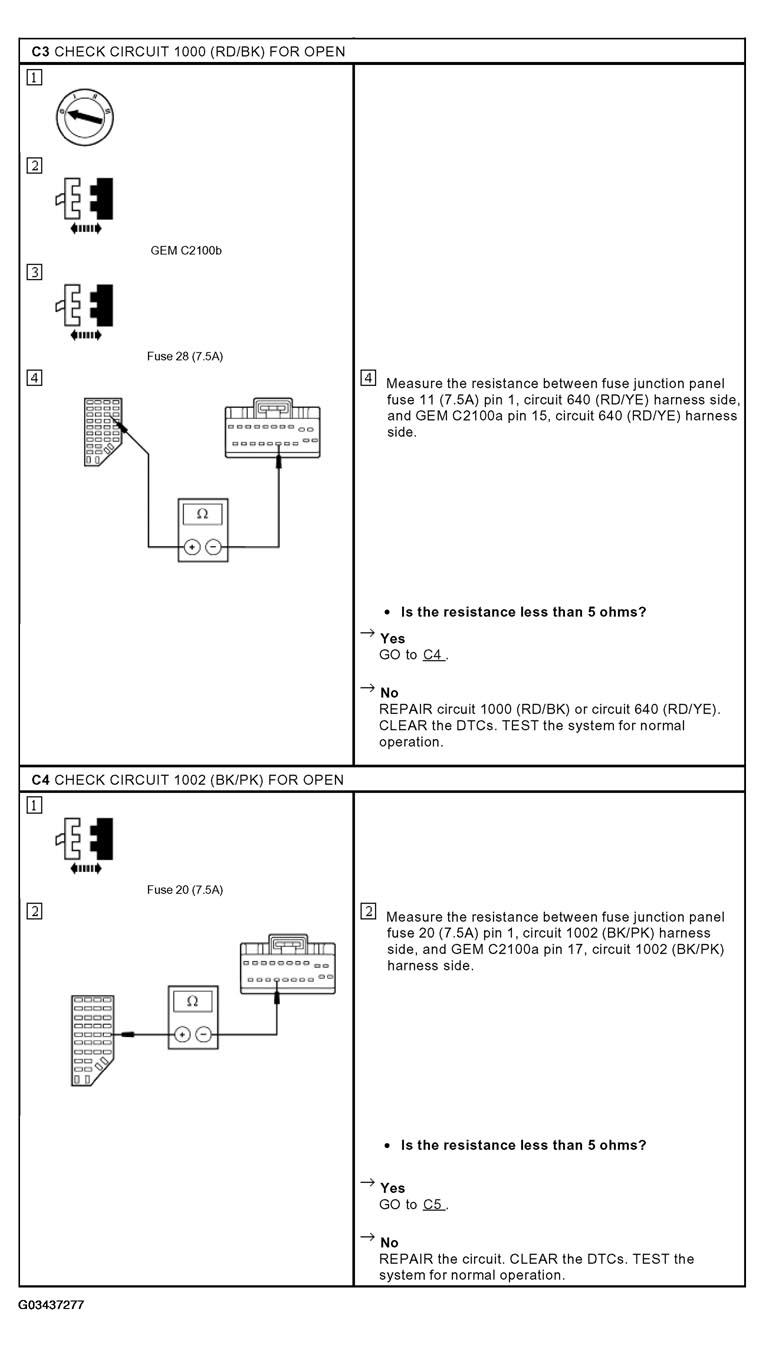

Fig 2: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C3-C4)
Courtesy of FORD MOTOR CO.

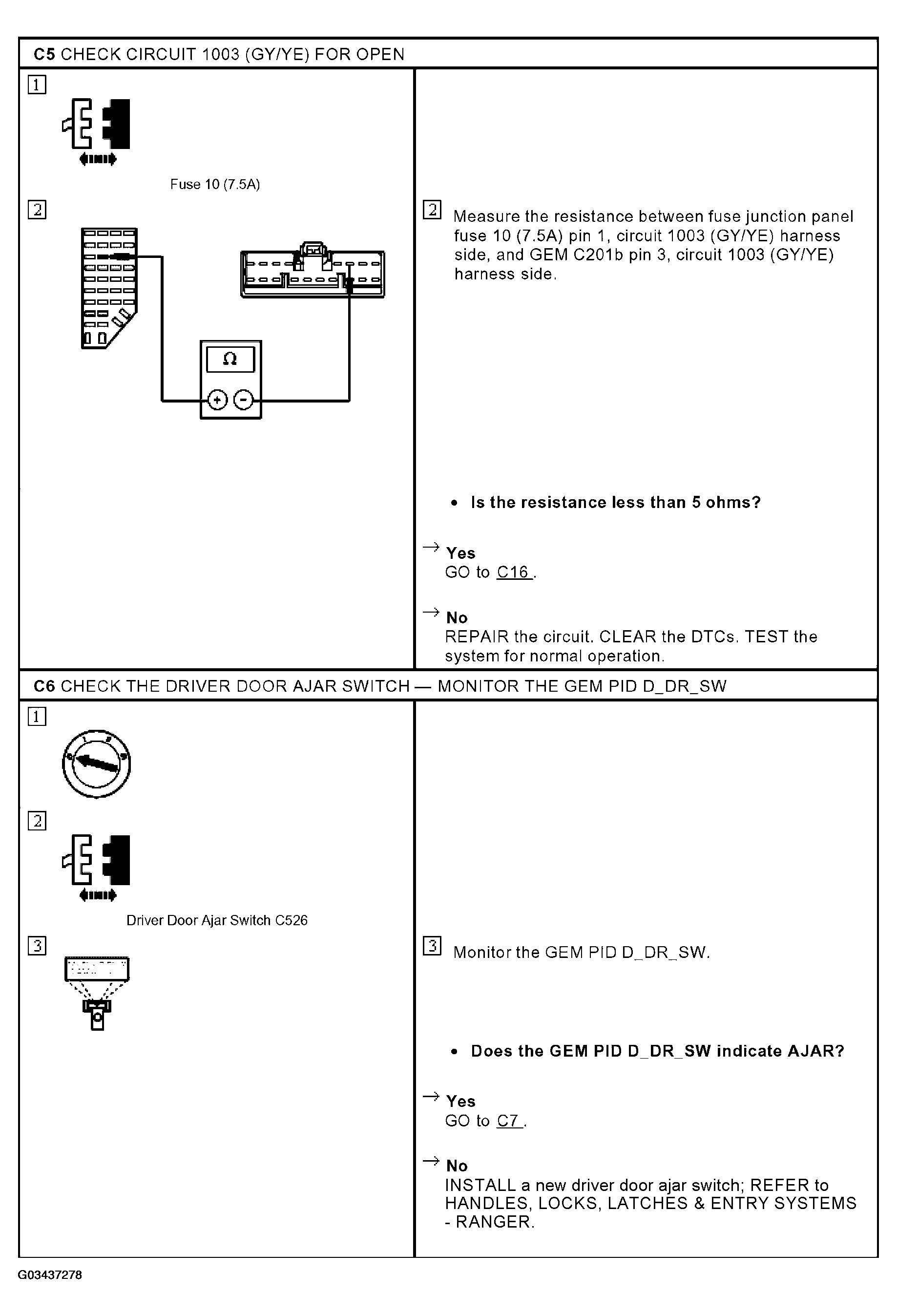

Fig 3: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C5-C6)
Courtesy of FORD MOTOR CO.

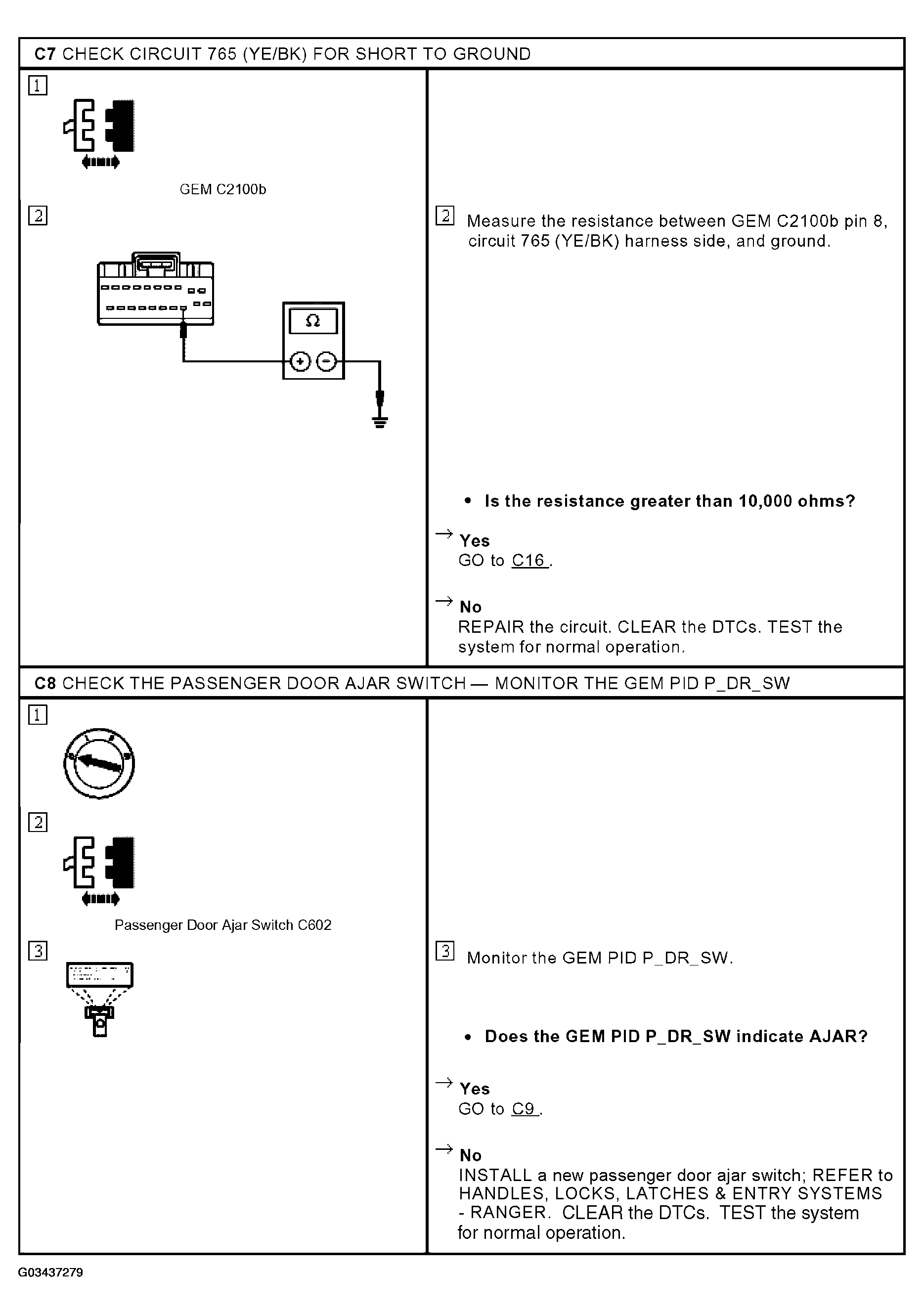

Fig 4: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C7-C8)
Courtesy of FORD MOTOR CO.

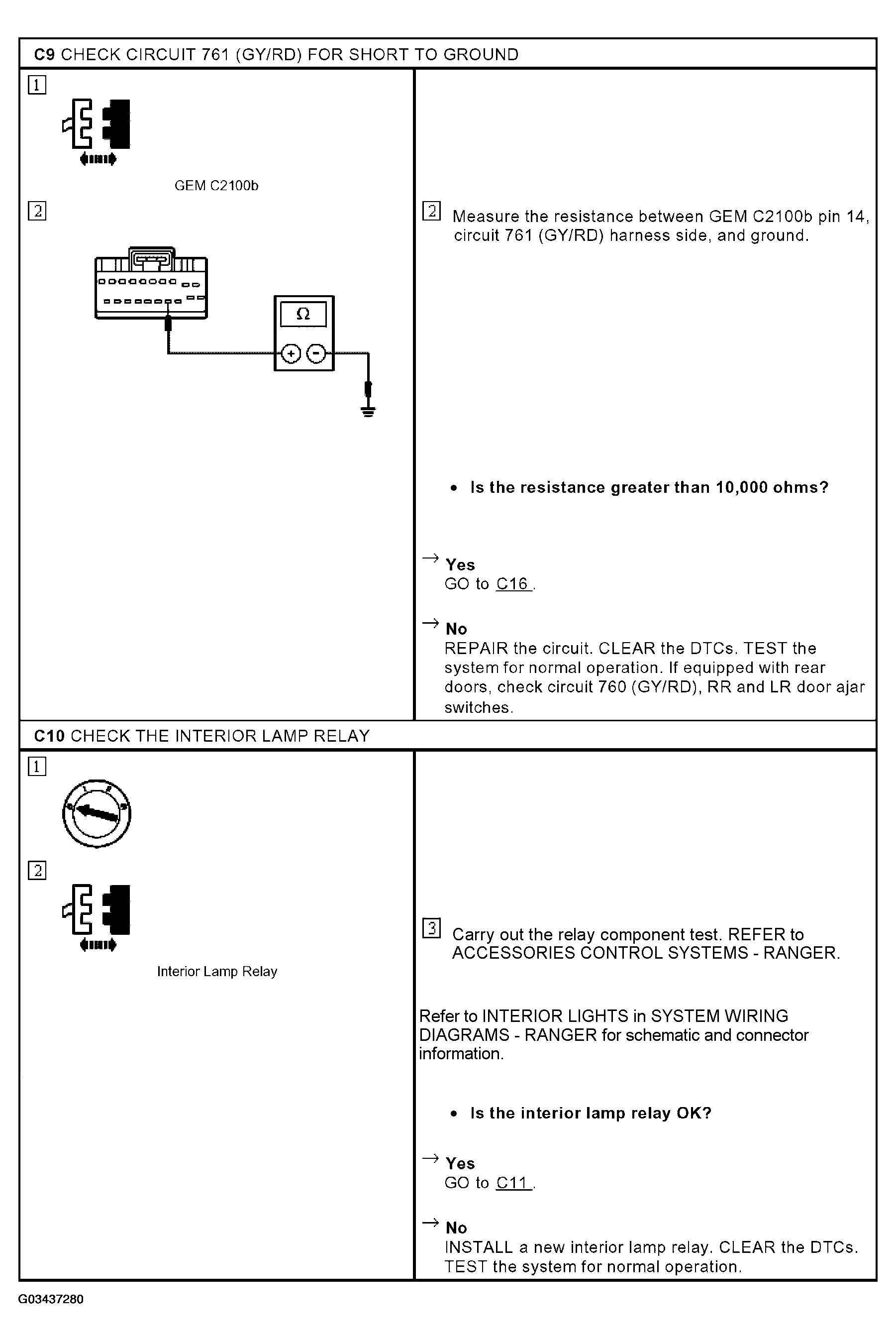

Fig 5: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C9-C10)
Courtesy of FORD MOTOR CO.

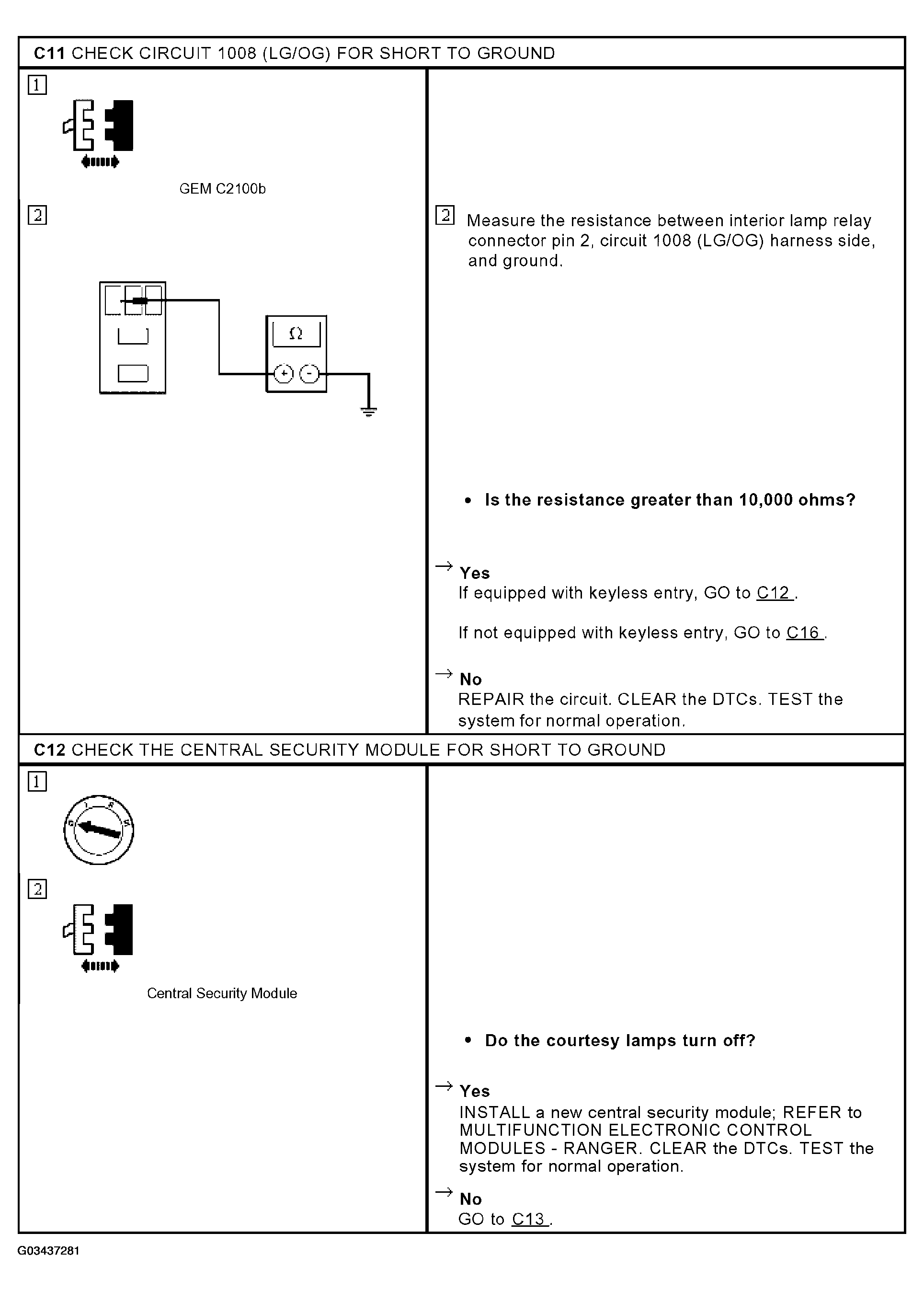

Fig 6: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C11-C12)
Courtesy of FORD MOTOR CO.

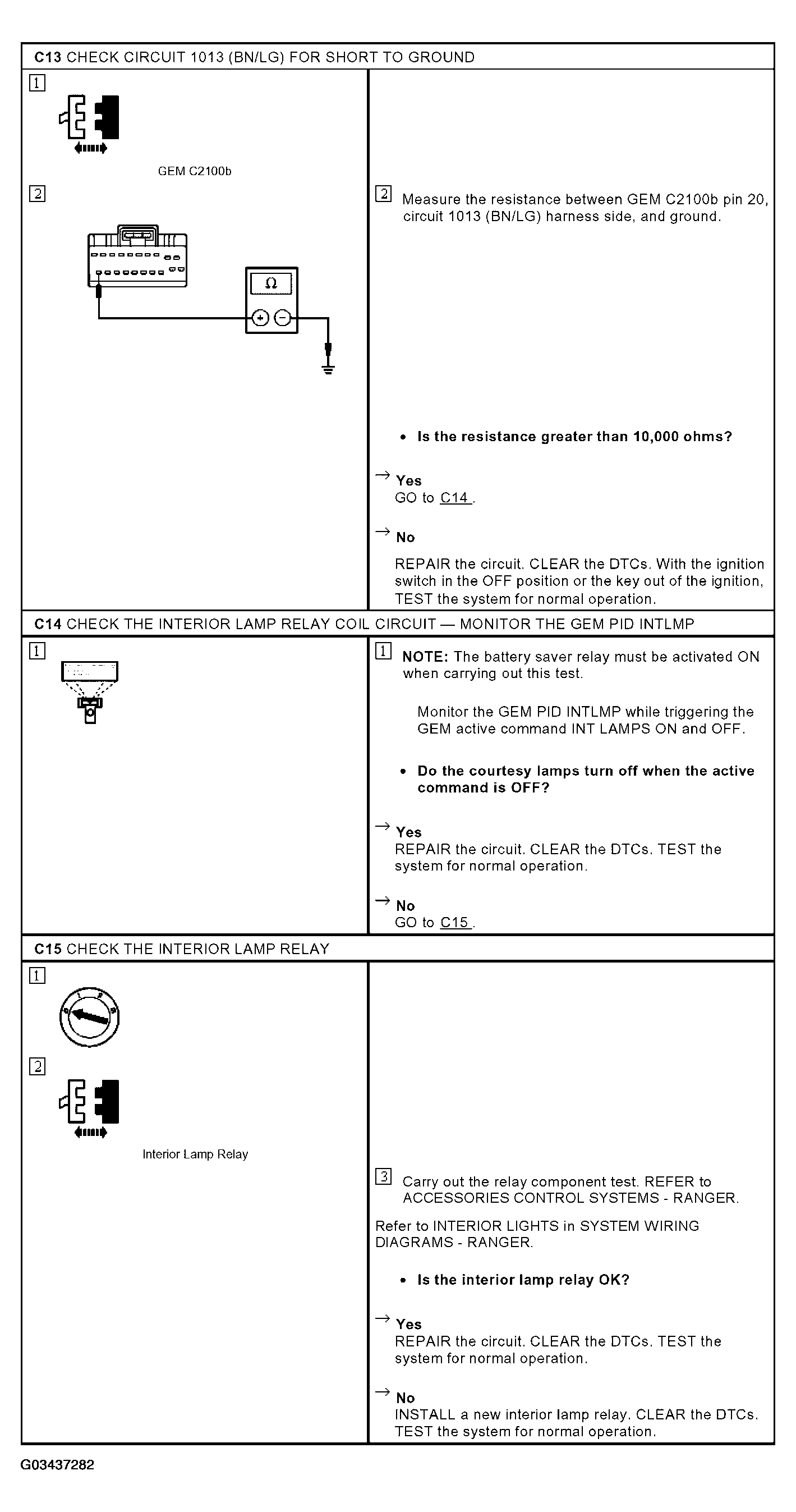

Fig 7: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C13-C15)
Courtesy of FORD MOTOR CO.

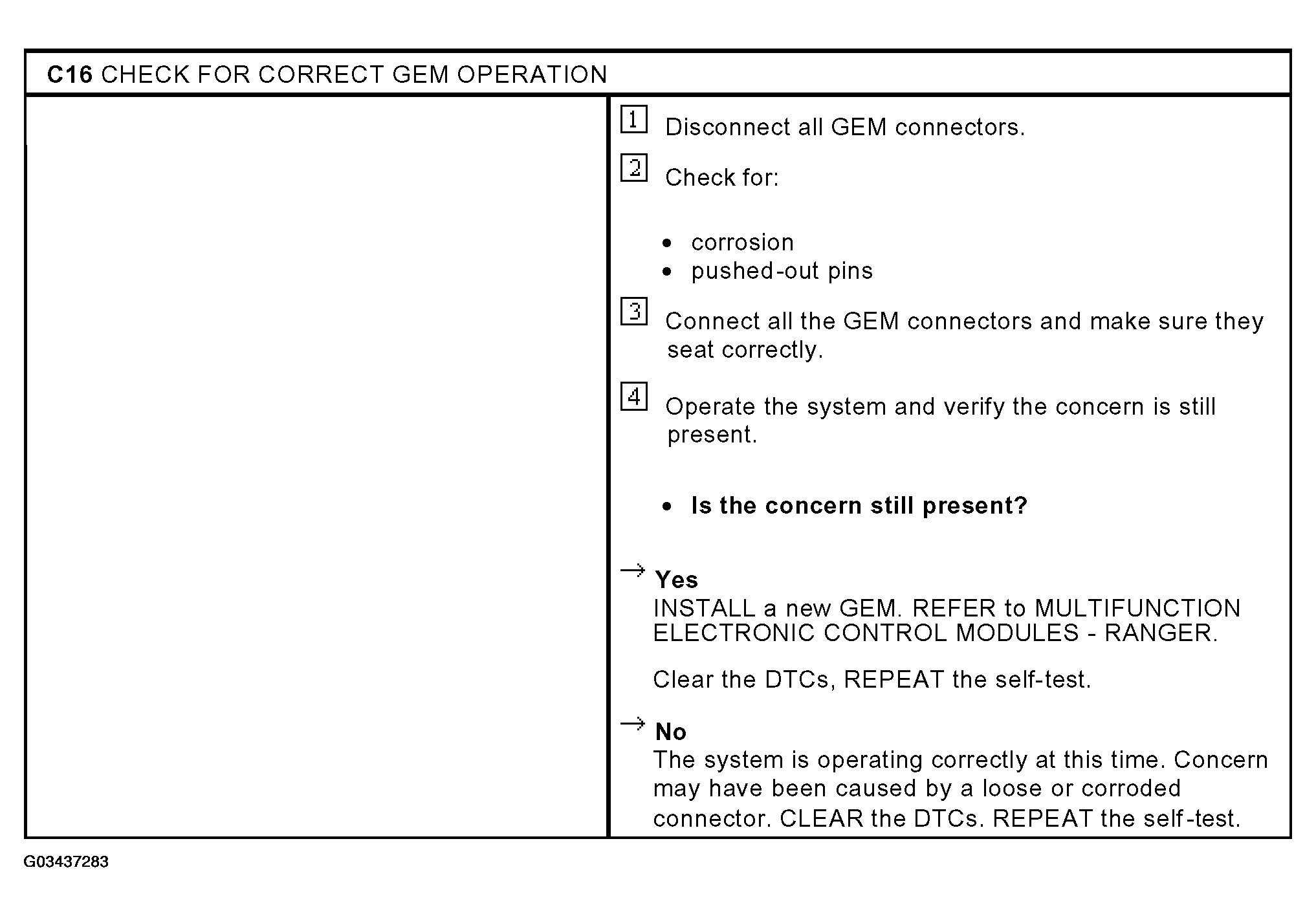

Fig 8: Pinpoint Test C: Courtesy Lamps Stay On Continuously (C16)
