F-150 4.6L

WARNING: This page does not describe the selected car, but rather 30 other vehicles, including the 2004 Mercury Sable, 2004 Mercury Mountaineer, 2004 Mercury Monterey, 2004 Mercury Marauder, and 2004 Mercury Grand Marquis. However, it is still accessible from the selected car via links, so may be relevant.

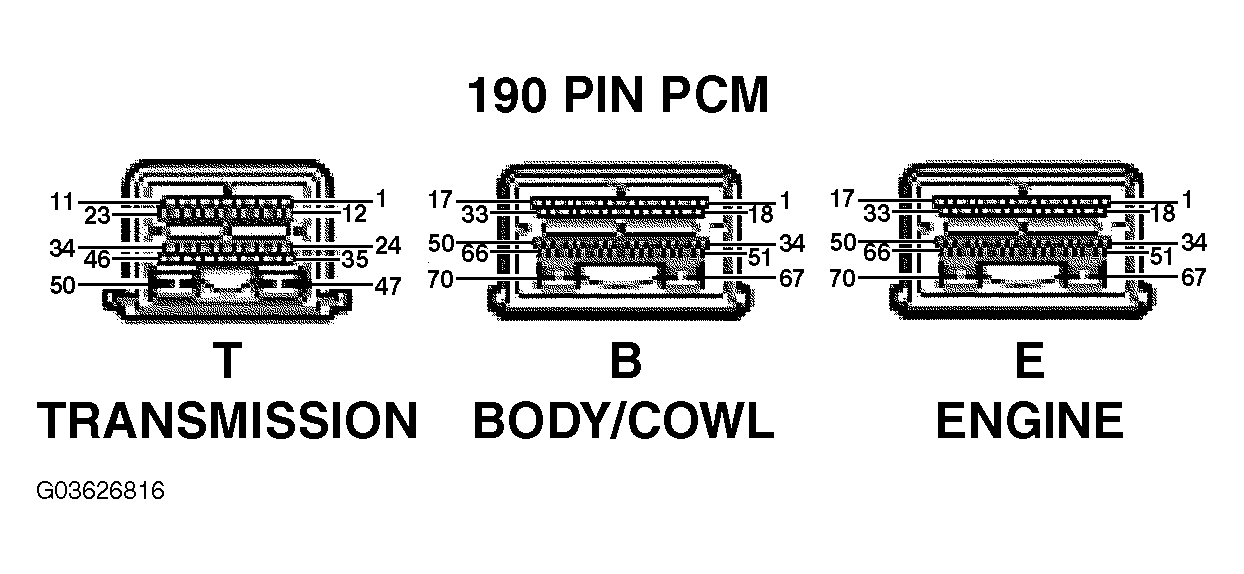

Fig 1: Identifying 190 Pin PCM Connector - 4.6L F-150
G03626816Courtesy of FORD MOTOR CO.
SENSORS/INPUT - 4.6L F-150

Sensors/Inputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 30 MPH 55 MPH
ACCS B19 VBAT  VBAT  VBAT  BATT  DCV
APP1 B25 4.0  4.0  3.4-4.0  2.9-4.0  DCV
APP2 B26 1.5  1.5  1.5-1.9  1.5-2.4  DCV
APP3 B27 .9  .9  .9-1.3  .9-1.8  DCV
4WDMCS B32 8.8 (2HIGH)  9.6 (4LOW)  6. (4HIGH)  9.5 (2HIGH)  DCV
MAF V B41 0  .9  1.2-1.5  1.9-2.3  DCV
IAT B43 1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  1.7-3.5/120-50 (K)  DCV/DEG
FTP V B44 2.6  2.6  2.6  2.6  DCV
TCS B45 .01/OFF  VBAT/ON(G)  .01/OFF  .01/OFF  DCV/OFF-ON
BPP B46 .1/OFF  VBAT/ON (E)  .1/OFF  .1/OFF  DCV/OFF-ON
BPS B47 VBAT/OFF  .1/ON(E)  VBAT/OFF  VBAT/OFF  DCV/OFF-ON
FEPS B55 .1  .1  .1  .1  DCV
SCCS B56 4.7  0-4.3OFF-ON (Q)  4.7  4.7  DCV
OSS T14 0  0  445-505/1400-1500  810-960/2660  Hz/RPM
TR1 T17 0  0  VBAT  VBAT  DCV
TR2 T18 0  0  VBAT  VBAT  DCV
TR3 T19 0  0  1.7  1.7  DCV
TFT T20 .5-2/210-110  .5-2/210-110  .5-2/210-110  .5-2/210-110  DCV/DEG
O2S22 T21 (L)  switching (D)  switching (D)  switching (D)  DCV
O2S12 T22 (L)  switching (D)  switching (D)  switching (D)  DCV
TR4 T32 0  0  VBAT  VBAT  DCV
DPFEGR E21 .25-1.30  .25-1.30  .25-4.65  .25-4.65  DCV DCV
PSPT E24 .5  3.75 (I)  .5  .5  DCV
O2S21 E28 (L)  switching (C)  switching (C)  switching (C)  DCV
O2S11 E29 (L)  switching (C)  switching (C)  switching (C)  DCV
FRP V/FRP E32 3.4/50  2.8/40  2.8/40  2.8/40  DCV/PSI
CHT V/CHT E41 .67 or 3.7/194  .67 or 3.7/194  .67 or 3.7/194  .67 or 3.7/194  DCV/DEG
CMP1 E45 0  0-6 (W)  10-12  12-14  Hz
CKP E47 0  350-370  675  900  Hz
KS1 E49 2.2  2.2  2.3  2.4  DCV
TP2 E60 1.2  .8  1.1  1.2  DCV
TP1 E61 4.1  4.4  4.1  4.0  DCV
4X4L (M) PID OFF  ON (4LOW)  OFF  OFF  OFF-ON
ACCS PID OFF  OFF  ON (A)  OFF  OFF-ON
LOAD PID (L)  15-18  16-25  30-50  %
GEAR PID 1  1  4  4  GEAR
RPM PID 0  580-620  1100-1200  1500-1600  RPM
ACTUATORS/OUTPUTS - 4.6L F-150

Actuators/Outputs PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 30 MPH 55 MPH
4WDIWE B16 0 (2HIGH)  0 (2HIGH)  VBAT (4H OR 4L)  VBAT (4H OR 4L)  DCV
ACCR B18 VBAT/OFF  .1/ON (A)  VBAT/OFF  VBAT/OFF  DCV/OFF-ON
GENFDC (ALTCOM) B22 125  0-100/0-100 (R)  0  0  Hz/%
EVAPCV B61 VBAT/0  VBAT/0  VBAT/0 (S)  VBAT/0 (S)  DCV/%
FPC B62 8.8/75  2.4/27  2.5/27  2.7/29  DCV/%
HTR12 T1 VBAT/OFF (P)  .1/ON  .1/ON  .1/ON  DCV/OFF-ON
HTR22 T12 VBAT/OFF (P)  .1/ON  .1/ON  .1/ON  DCV/OFF-ON
TCCH T36 VBAT/0  VBAT/0  VBAT/0  .3/100  DCV/%
SS2 T37 VBAT/OFF  VBAT/OFF  .19/ON  VBAT/OFF  DCV/OFF-ON
SS1 T38 .1/ON  .1/ON  .1/ON  VBAT/OFF  DCV/OFF-ON
EPC1 T39 6.8  9.2  9.4  9.25  DCV
CDH (CYL8) E9 VBAT  VBAT  VBAT  VBAT  DCV
CDF (CYL5) E10 VBAT  VBAT  VBAT  VBAT  DCV
CDD (CYL2) E11 VBAT  VBAT  VBAT  VBAT  DCV
CDB (CYL3) E12 VBAT  VBAT  VBAT  VBAT  DCV
CDG (CYL4) E14 VBAT  VBAT  VBAT  VBAT  DCV
CDE (CYL6) E15 VBAT  VBAT  VBAT  VBAT  DCV
CDC (CYL7) E16 VBAT  VBAT  VBAT  VBAT  DCV
CDA (CYL1) E17 VBAT  VBAT  VBAT  VBAT  DCV
TACMP E34 3.8  VBAT  VBAT  VBAT  DCV
INJ2 E35 (L)  2.7  5.2  8.2  mS
INJ4 E36 (L)  2.7  5.2  8.2  mS
INJ6 E37 (L)  2.7  5.2  8.2  mS
INJ8 E38 (L)  2.7  5.2  8.2  mS
TACMN E51 3.8  VBAT  VBAT  VBAT  DCV
INJ1 E52 (L)  2.7  5.2  8.2  mS
INJ3 E53 (L)  2.7  5.2  8.2  mS
INJ5 E54 (L)  2.7  5.2  8.2  mS
INJ7 E55 (L)  2.7  52  8.2  mS
EGRVR E63 VBAT\0  VBAT\0  (V)  (V)  DCV/%
IMTV1 E64 VBAT  VBAT  VBAT  VBAT  DCV
EVMV E65 0  0  500-900 (F)  500-900 (F)  mA
HTR11 E69 VBAT/OFF (P)  .1/ON  .1/ON  .1/ON  DCV/OFF-ON
HTR21 E70 VBAT/OFF (P)  .1/ON  .1/ON  .1/ON  DCV/OFF-ON
CHTIL PID OFF  OFF  OFF  OFF  OFF-ON
LONGFT1 PID (-)20- (+)20  (-)20- (+)20  (-)20- (+)20  (-)20- (+)20  %
LONGFT2 PID (-)20- (+)20  (-)20- (+)20  (-)20- (+)20  (-)20- (+)20  %
MIL PID OFF  OFF  OFF  OFF  OFF-ON
SHRTFT1 PID (L)  (-)10- (+)10  (-)10- (+)10  (-)10- (+)10  %
SHRTFT2 PID (L)  (-)10- (+)10  (-)10- (+)10  (-)10- (+)10  %
SPARKADV PID 0  12-17  34  32-40  DEG
OTHERS - 4.6L F-150

Other PCM Pin/PID only Measured/PID Values Units Measured/PID
KOEO Hot Idle 30 MPH 55 MPH
KAPWR B54 VBAT  VBAT  VBAT  VBAT  DCV
VPWR B51/B52/B53 VBAT  VBAT  VBAT  VBAT  DCV
BVREF B29/E57 5  5  5  5  DCV
ETCVREF B21/B28/E66 5  5  5  5  DCV
GENERIC OBD II PID VALUES - 4.6L F-150

NOTE: All generic OBD II readings under no load (PARK or NEUTRAL).
PID Hot Idle 2500 RPM Units
LONGFT1 (-)20-(+)20  (-)20-(+)20  %
LONGFT2 (-)20-(+)20  (-)20-(+)20  %
LOAD 21-27  20-25  %
MAF 3-4.8  12-18  G/S
SHRTFT1 (-)10-(+)10  (-)10-(+)10  %
SHRTFT2 (-)10-(+)10  (-)10-(+)10  %
SHRTFT11 (-)10-(+)10  (-)10-(+)10  %
SHRTFT12 95-100  95-100  %
SHRTFT21 (-)10-(+)10  (-)10-(+)10  %
SHRTFT22 95-100  95-100  %
SPARKADV 12-17  35-40  DEG
