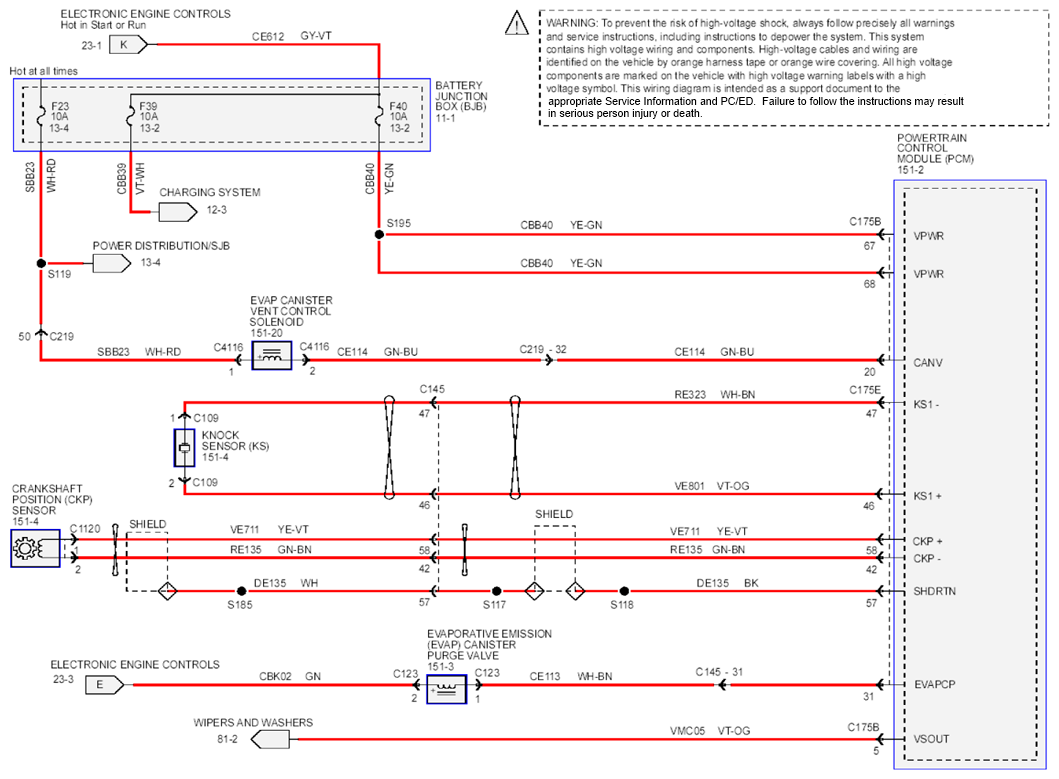

Fig 1: Electronic Engine Controls Circuit Diagram (1 Of 8)
Courtesy of FORD MOTOR CO.

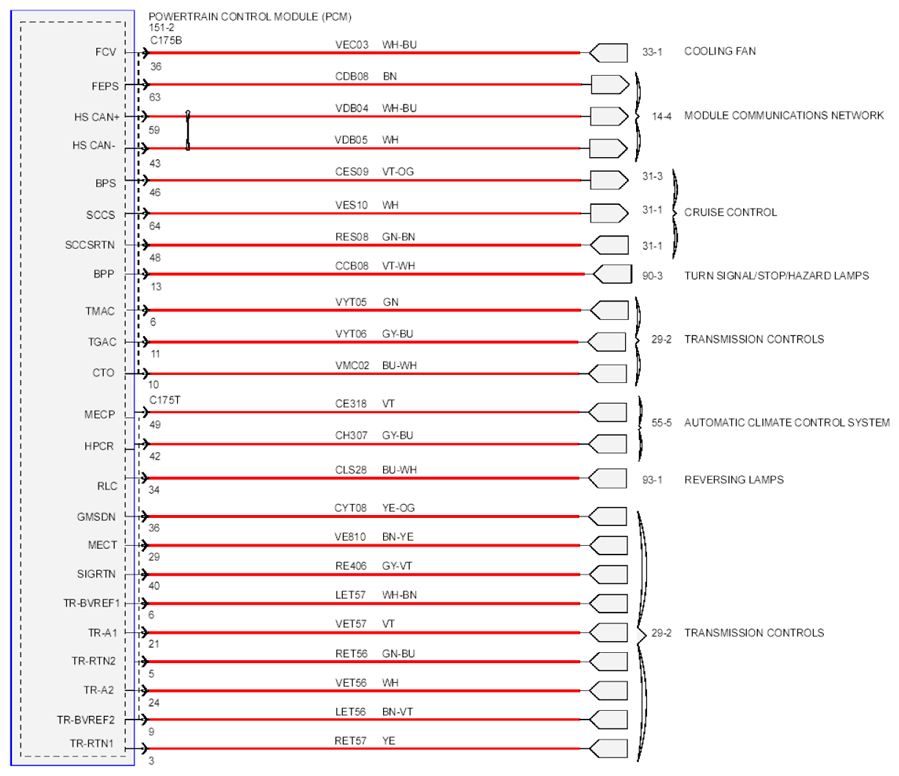

Fig 2: Electronic Engine Controls Circuit Diagram (2 Of 8)
Courtesy of FORD MOTOR CO.

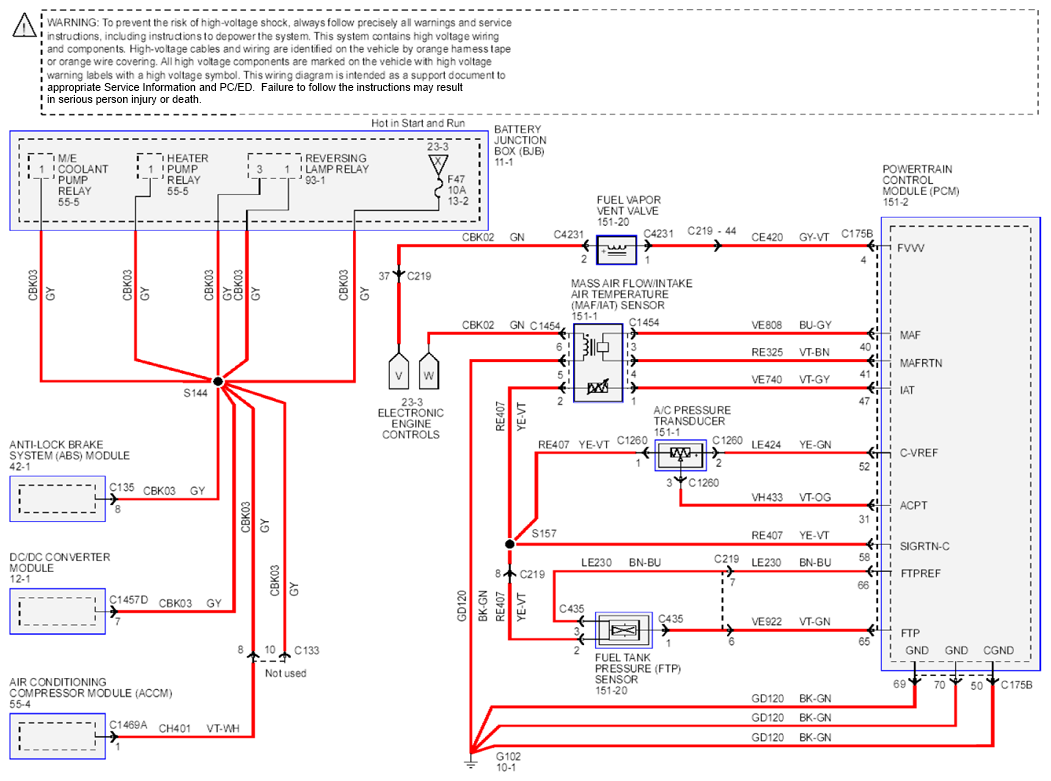

Fig 3: Electronic Engine Controls Circuit Diagram (3 Of 8)
Courtesy of FORD MOTOR CO.

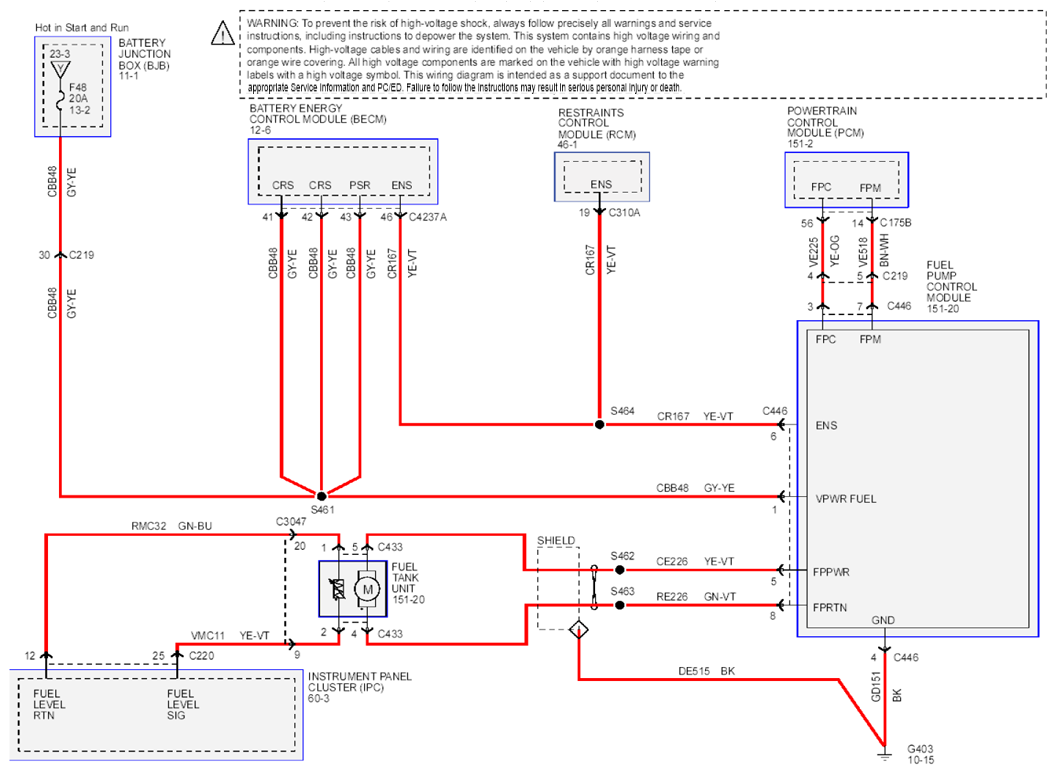

Fig 4: Electronic Engine Controls Circuit Diagram (4 Of 8)
Courtesy of FORD MOTOR CO.

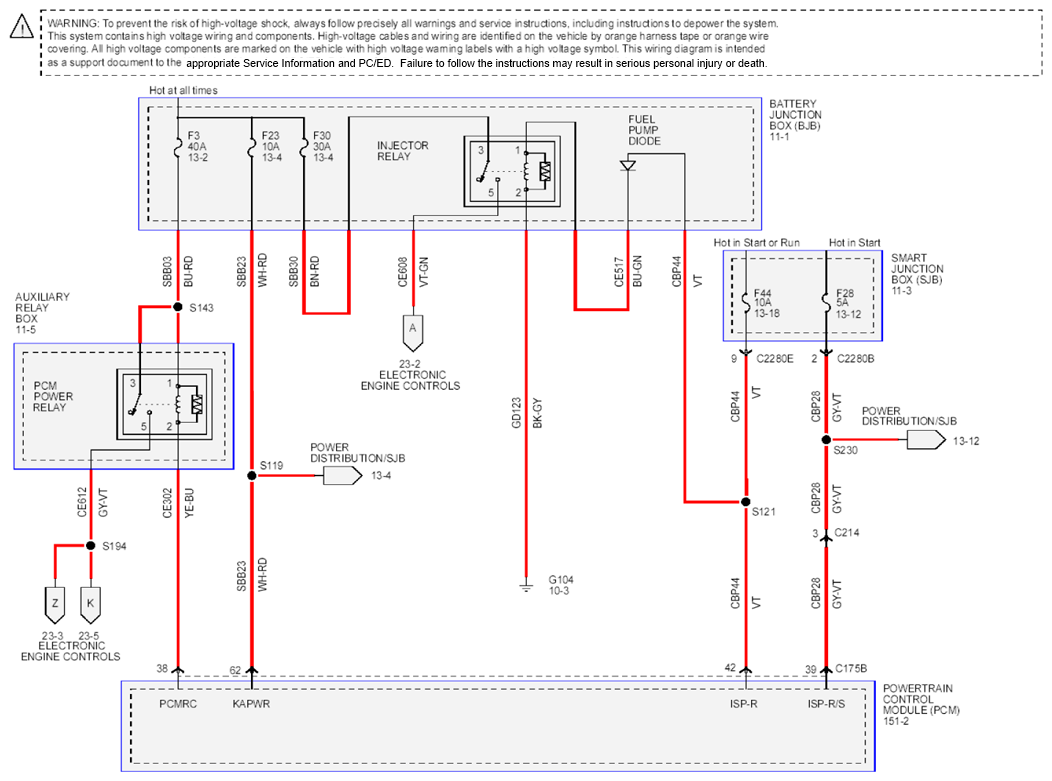

Fig 5: Electronic Engine Controls Circuit Diagram (5 Of 8)
Courtesy of FORD MOTOR CO.

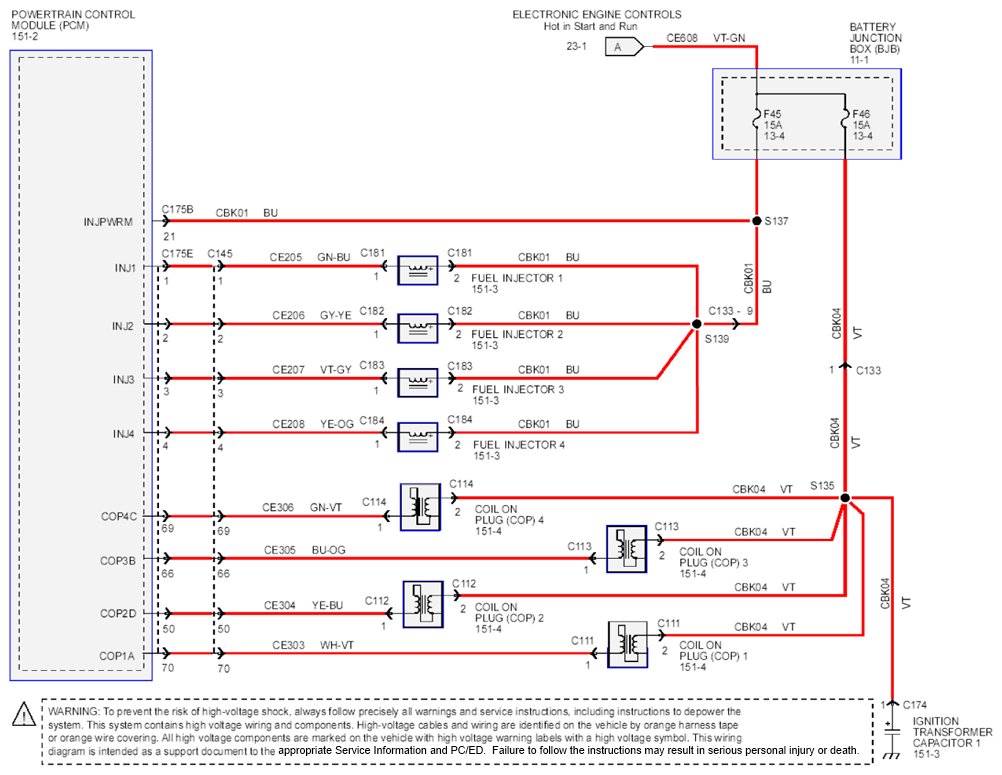

Fig 6: Electronic Engine Controls Circuit Diagram (6 Of 8)
Courtesy of FORD MOTOR CO.

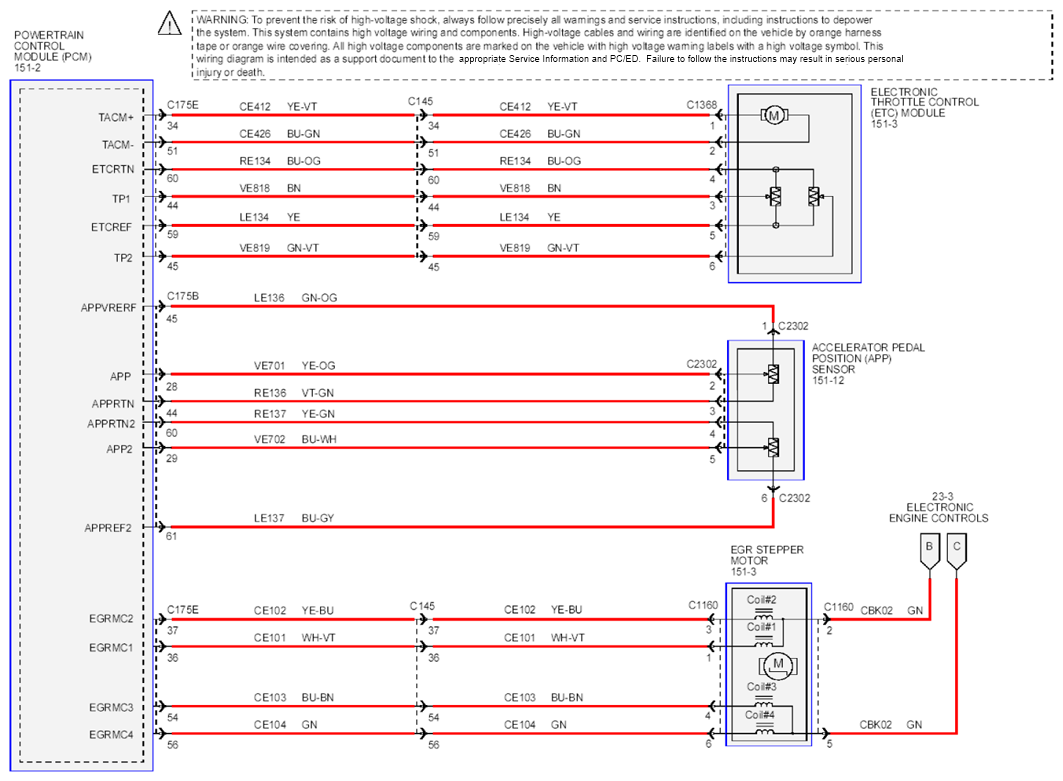

Fig 7: Electronic Engine Controls Circuit Diagram (7 Of 8)
Courtesy of FORD MOTOR CO.

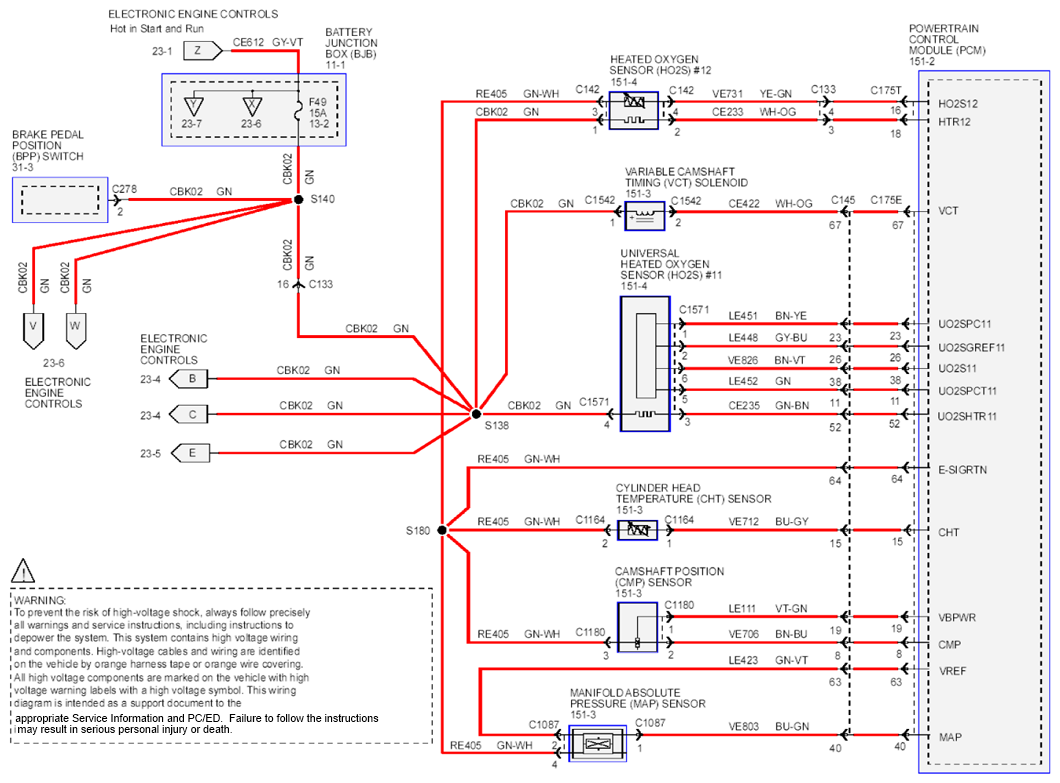

Fig 8: Electronic Engine Controls Circuit Diagram (8 Of 8)
