Fuel Lines: Notes
WARNING: This page is about a different car, the 2010 Mercury Milan and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.

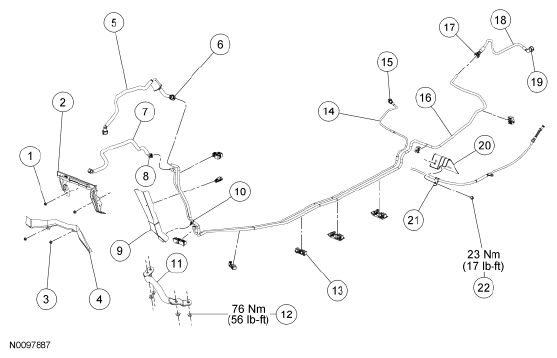

ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W707142 | Heat shield nut (2 required) |
| 2 | 54017 | Heat shield |
| 3 | W707142 | Heat shield nut (2 required) |
| 4 | 020602 | Heat shield |
| 5 | 9G271 | Vapor jumper tube |
| 6 | - | Vapor jumper tube-to-vapor tube quick connect coupling (part of 9G271) |
| 7 | 9J280 | Fuel jumper tube |
| 8 | - | Fuel jumper tube-to-fuel tube quick connect coupling (part of 9J280) |
| 9 | - | Hybrid fuel tube bundle shield (part of 9J279) |
| 10 | - | Hybrid fuel tube bundle shield pin-type retainer (part of 9J279) |
| 11 | 5884 | Lower crossover support brace |
| 12 | W580415 | Lower crossover support brace nut (4 required) |
| 13 | - | Fuel tube bundle retaining clip (part of 9J279) (9 required) |
| 14 | 9J279 | Fuel tube |
| 15 | - | Fuel tube-to-Fuel Pump (FP) module quick connect coupling (part of 9J279) |
| 16 | 9J279 | Vapor tube |
| 17 | - | Vapor jumper tube-to-vapor tube quick connect coupling (part of 9J279) |
| 18 | 9J279 | Vapor jumper tube |
| 19 | - | Vapor jumper tube-to-Evaporative Emission (EVAP) canister quick connect coupling (part of 9J279) |
| 20 | - | Stone shield (part of 2A815) |
| 21 | 2A815 | LR parking brake cable assembly |
| 22 | W505263 | Rear parking brake cable assembly bolt |
