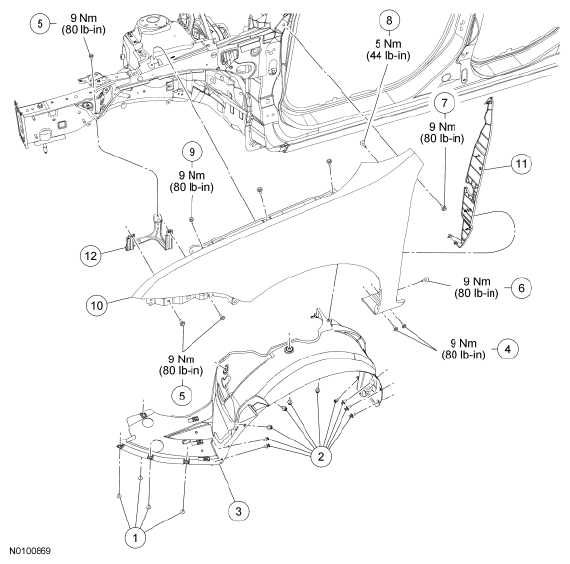

Front End Body Panels - Exploded View
WARNING: This page is about a different car, the 2010 Mercury Milan, 2010 Lincoln MKZ, and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
PARTS DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W706805 | Splash shield screw (4 required) |
| 2 | W712196 | Splash shield pin-type retainer (10 required) |
| 3 | 5416034 | RH/5416035 LH Splash shield |
| 4 | W505421 | Fender lower bolts |
| 5 | W505421 | Fender support brace bolt |
| 6 | W505421 | Fender rear lower bolt |
| 7 | W505421 | Fender rear upper bolt |
| 8 | W505421 | Fender upper rear inner bolt |
| 9 | W505421 | Fender upper bolt (3 required) |
| 10 | 16005 RH/16006 LH | Fender |
| 11 | 16E132 RH/16E133 LH | Fender baffle |
| 12 | 16A023 RH/16A024 LH | Fender support brace |
- For additional information, refer to the appropriate procedure(s).
