Brake Booster - Exploded View
WARNING: This page is about a different car, the 2010 Mercury Milan, 2010 Lincoln MKZ, and 2010 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Brake Booster - Hybrid Vehicles

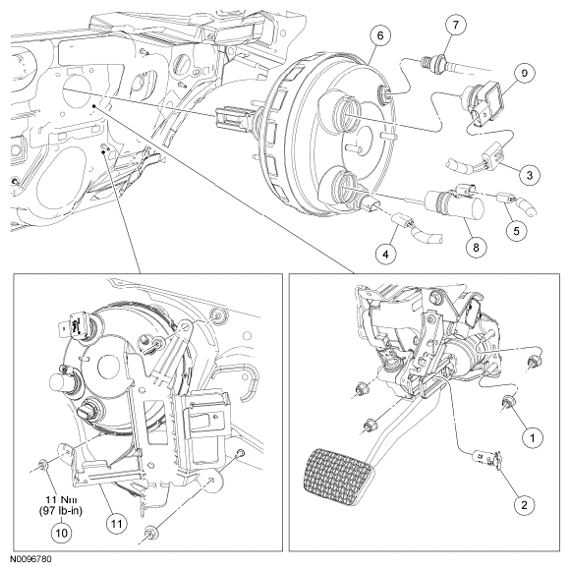

Fig 1: Exploded View Of Brake Booster Replacement Components With Torque Specifications (Hybrid Vehicles)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W520413 | Brake booster nut (4 required) |
| 2 | 2L523 | Booster rod clevis-locking pin |
| 3 | - | Vacuum sensor electrical connector (part of 14290) |
| 4 | - | Booster solenoid electrical connector (part of 14290) |
| 5 | - | Booster travel sensor electrical connector (part of 14290) |
| 6 | 2005 | Brake booster |
| 7 | 9C482 | Vacuum supply tube |
| 8 | 2M113 | Brake booster travel sensor |
| 9 | 2365 | Brake booster vacuum sensor |
| 10 | N804795 | PCM bracket nut (3 required) |
| 11 | 12A659 | PCM bracket |
Brake Booster - Non-Hybrid Vehicles
NOTE:
3.0L Front Wheel Drive (FWD) shown in illustration, 3.0L All-Wheel Drive (AWD) and 3.5L similar.

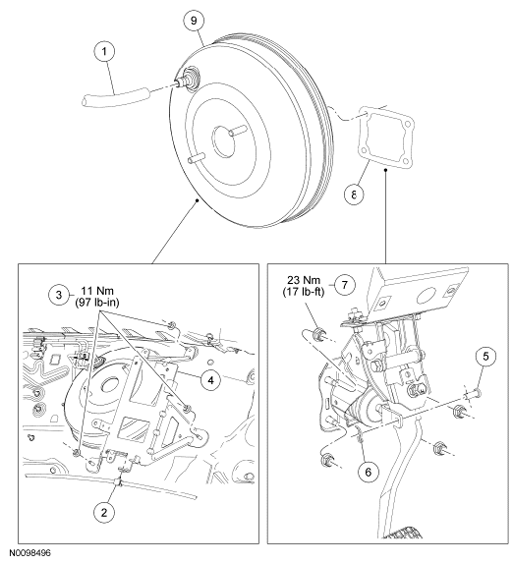

Fig 2: Exploded View Of Brake Booster Replacement Components With Torque Specifications (Non-Hybrid Vehicles)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | 9C840 | Vacuum hose/aspirator assembly |
| 2 | - | Harness fastener (part of 14290) |
| 3 | N804795 | PCM bracket nuts |
| 4 | 12A659 | PCM bracket |
| 5 | 2N513 | Brake booster push rod pin |
| 6 | 7B096 | Brake booster push rod clip |
| 7 | W520212 | Brake booster nut (4 required) |
| 8 | 2B022 | Brake booster-to-cowl gasket |
| 9 | 2B195 | Brake booster with check valve |
Vacuum Pump - Hybrid Vehicles

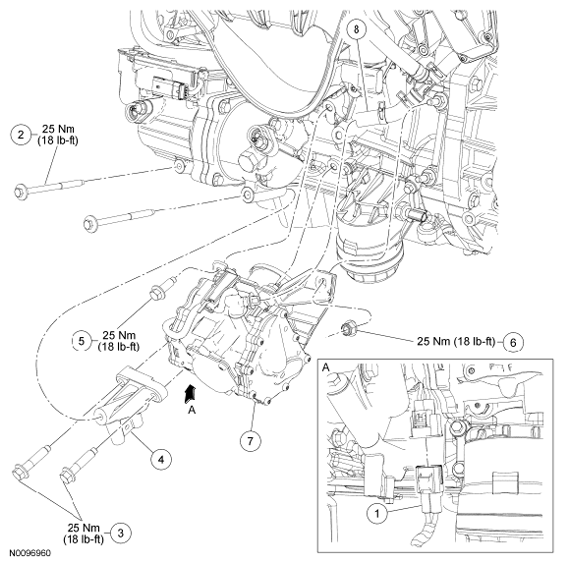

Fig 3: Exploded View Of Vacuum Pump Replacement Components With Torque Specifications (Hybrid Vehicles)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Vacuum pump electrical connector (part of 14A411) |
| 2 | W701626 | A/C compressor bolt (2 required) |
| 3 | W500320 | A/C compressor bracket bolts |
| 4 | 19D624 | A/C compressor bracket |
| 5 | W500233 | Vacuum pump bracket bolt |
| 6 | W520212 | Vacuum pump bracket nut |
| 7 | 2A451 | Vacuum pump assembly |
| 8 | 9C482 | Vacuum hose |
Vacuum Sensor - 3.0L All-Wheel Drive (AWD) and 3.5L Vehicles

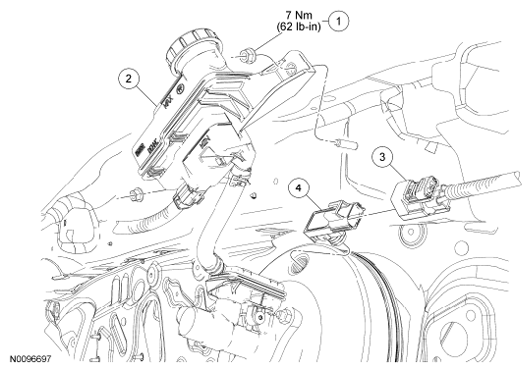

Fig 4: Exploded View Of Vacuum Sensor Replacement Components With Torque Specifications (3.0L All-Wheel Drive (AWD) & 3.5L Vehicles)
ITEM DESCRIPTION TABLE
| Item | Part Number | Description |
|---|---|---|
| 1 | W520111 | Remote brake fluid reservoir nut (2 required) |
| 2 | 2K478 | Remote brake fluid reservoir |
| 3 | - | Vacuum sensor electrical connector (part of 14290) |
| 4 | 2C444 | Vacuum sensor |
- For additional information, refer to the appropriate procedure(s).
