Front End Accessory Drive (FEAD) - Exploded View, 6.0L Diesel
WARNING: This page is about a different car, the 2008 Ford RV Cutaway, 2008 Ford Econoline, 2008 Ford E450 Super Duty, and 2008 Ford Cutaway. However, it is still accessible from the selected car via links, so may be relevant.

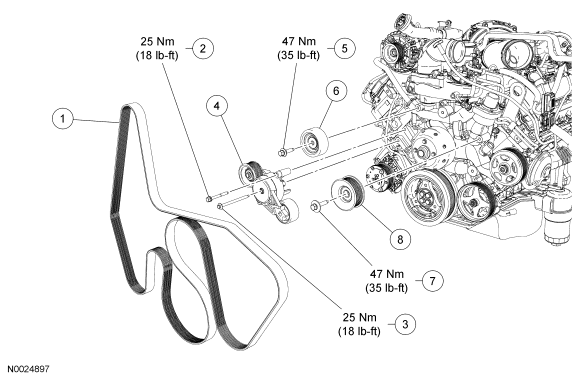

Fig 1: Exploded View Of Front End Accessory Drive 6.0L Diesel Single Belt With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 8620 | Accessory drive belt |
| 2 | W701526 | Upper accessory drive belt tensioner bolt |
| 3 | W704750 | Lower accessory drive belt tensioner bolt |
| 4 | 6B209 | Accessory drive belt tensioner |
| 5 | - | Accessory drive belt idler pulley bolt (part of 19A216) |
| 6 | 19A216 | Accessory drive belt idler pulley |
| 7 | - | Accessory drive belt idler pulley bolt (part of 19A216) |
| 8 | 19A216 | Accessory drive belt idler pulley |

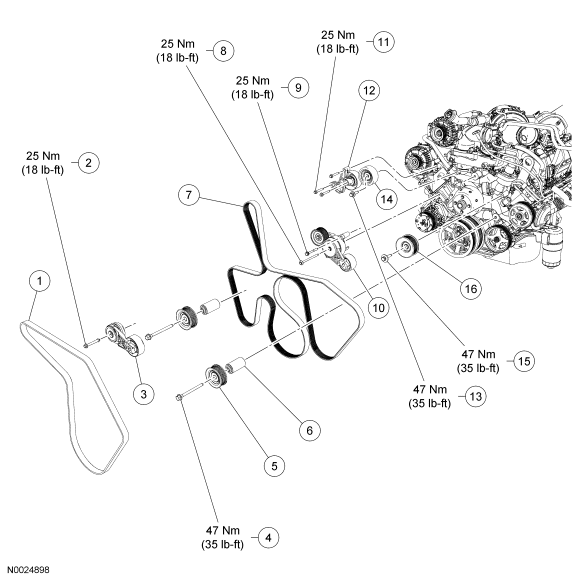

| Item | Part Number | Description |
|---|---|---|
| 1 | 8620 | Accessory drive belt |
| 2 | - | Accessory drive belt tensioner bolt (part of 6B209) |
| 3 | 6B209 | Accessory drive belt tensioner |
| 4 | - | Accessory drive belt idler pulley bolt (2 required) (part of 19A216) |
| 5 | 19A216 | Accessory drive belt idler pulley (2 required) |
| 6 | - | Accessory drive belt idler pulley spacer (2 required) (part of 19A216) |
| 7 | 8620 | Accessory drive belt |
| 8 | W704750 | Lower accessory drive belt tensioner bolt |
| 9 | W701526 | Upper accessory drive belt tensioner bolt |
| 10 | 6B209 | Accessory drive belt tensioner |
| 11 | N808920 | Accessory drive belt idler pulley bracket bolt (3 required) |
| 12 | 19A216 | Accessory drive belt idler pulley |
| 13 | - | Accessory drive belt idler pulley bolt (part of 19A216) |
| 14 | 19A216 | Accessory drive belt idler pulley |
| 15 | - | Accessory drive belt idler pulley bolt (part of 19A216) |
| 16 | 19A216 | Accessory drive belt idler pulley |
- For additional information, refer to the procedures.
