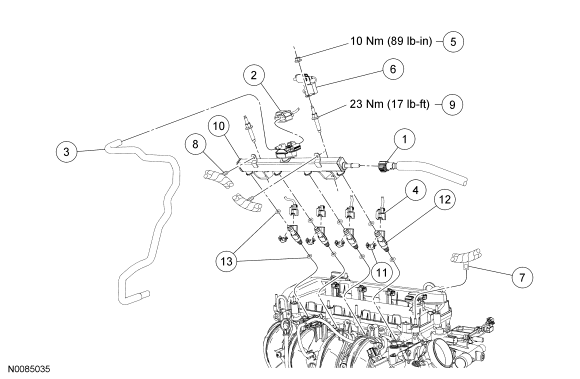

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2008 Mercury Mariner and 2008 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 9288 | Fuel tube quick connect coupling |
| 2 | 14A464 | Fuel rail pressure and temperature sensor electrical connector (part of 12B637) |
| 3 | 9D430 | Fuel rail pressure and temperature sensor vacuum tube |
| 4 | 14A464 | Fuel injector electrical connector (4 required) (part of 12B637) |
| 5 | W705790 | Radio capacitor nut |
| 6 | 18801 | Radio capacitor |
| 7 | - | Valve cover stud bolt wire harness retainer (part of 12B637) |
| 8 | - | Wire harness pin-type retainer (2 required) (part of 12B637) |
| 9 | W711061 | Fuel rail stud bolt (2 required) |
| 10 | 9H487 | Fuel rail |
| 11 | 9C995 | Fuel injector clip (4 required) |
| 12 | 9F593 | Fuel injector (4 required) |
| 13 | 9U509 | Fuel injector O-ring seal (2 required per injector) |
- For additional information, refer to the procedures.
