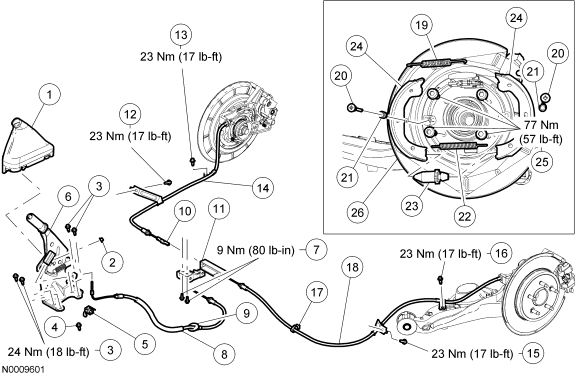

Parking Brake - Exploded View
WARNING: This page is about a different car, the 2007 Mercury Mariner and 2007 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 2404 | Parking brake control boot |
| 2 | - | Front cable adjuster nut |
| 3 | W708004 | Parking brake control bolts (4 required) |
| 4 | 2780 | Warning indicator switch screw |
| 5 | 15852 | Warning indicator switch |
| 6 | 2782 | Parking brake control |
| 7 | W707399 | Parking brake equalizer bracket bolts (2 required) |
| 8 | 2853 | Front parking brake cable |
| 9 | - | Grommet (part of 2853) |
| 10 | - | Cable connector (part of 2A604) |
| 11 | - | Parking brake equalizer and bracket (part of 2A823) |
| 12 | W707375 | Cable bracket-to-body bolt |
| 13 | W500222 | Cable bracket-to-trailing arm bolt |
| 14 | 2A604 | Rear parking brake cable (RH) |
| 15 | W707375 | Cable bracket-to-body bolt |
| 16 | W500222 | Cable bracket-to-trailing arm bolt |
| 17 | - | Cable-to-fuel tank strap clip (part of 2A823) |
| 18 | 2A823 | Rear parking brake cable (LH) |
| 19 | 3766 | Parking brake shoe upper return spring |
| 20 | 3790 | Parking brake shoe retaining pins (2 required) |
| 21 | 3726 | Parking brake shoe retaining springs (2 required) |
| 22 | 3766 | Parking brake shoe lower return spring |
| 23 | 3302 | Parking brake shoe adjuster |
| 24 | 5330 | Parking brake shoe (LH/RH) |
| 25 | 2216 | Support plate bolts (4 required) |
| 26 | 1123/1124 | Support plate (LH/RH) |
- For additional information, refer to the following procedures.
