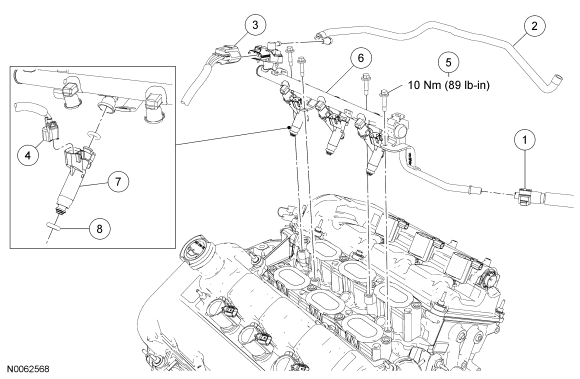

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2007 Mercury Mariner and 2007 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 9288 | Fuel supply tube quick connect coupling |
| 2 | 9E499 | Fuel rail pressure and temperature sensor vacuum tube |
| 3 | 14A464 | Fuel rail pressure and temperature sensor electrical connector (part of 9H589) |
| 4 | 14A464 | Fuel injector electrical connector (6 required) (part of 9H589) |
| 5 | W500224 | Fuel rail bolt (4 required) |
| 6 | 9F972 | Fuel rail |
| 7 | 9F593 | Fuel injector (6 required) |
| 8 | 9229 | Fuel injector O-ring seal (2 required per injector) |
- For additional information, refer to the following procedures.
