Engine Lubrication Components - Exploded View
WARNING: This page is about a different car, the 2007 Mercury Mariner and 2007 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.

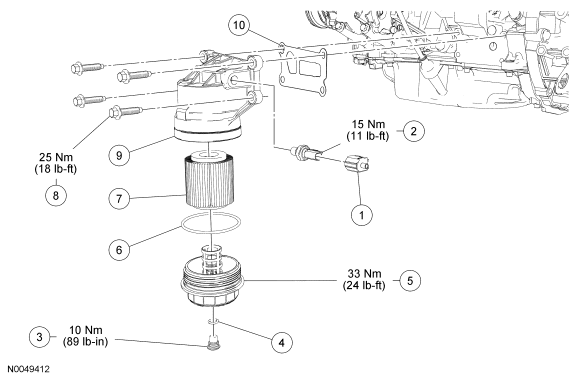

Fig 1: Exploded View Of Oil Filter Element, Oil Filter Adapter and Oil Pressure Sender With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Oil pressure sender electrical connector (part of 12B637) |
| 2 | 9278 | Oil pressure sender |
| 3 | 6C684 | Oil filter drain plug |
| 4 | W707718 | Oil filter drain plug O-ring seal |
| 5 | 6A832 | Oil filter cover |
| 6 | 6885 | Oil filter cover O-ring seal |
| 7 | 6774 | Oil filter element |
| 8 | W500225 | Oil filter adapter bolt (4 required) |
| 9 | 6884 | Oil filter adapter |
| 10 | 6A636 | Oil filter adapter gasket |

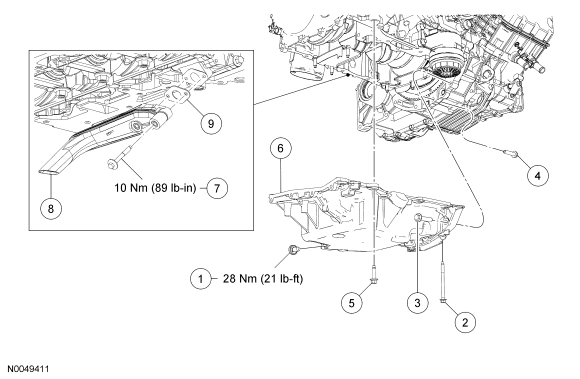

| Item | Part Number | Description |
|---|---|---|
| 1 | 6730 | Drain plug |
| 2 | W706284 | Oil pan bolt (2 required) |
| 3 | W500122 | Oil pan-to-bellhousing bolt (2 required) |
| 4 | W500122 | Oil pan-to-bellhousing bolt (2 required) |
| 5 | W500224 | Oil pan bolt (11 required) |
| 6 | 6675 | Oil pan |
| 7 | W706282 | Oil pump screen and pickup tube bolt (2 required) |
| 8 | 6622 | Oil pump screen and pickup tube |
| 9 | 6625 | Oil pump screen and pickup tube gasket |
| Item | Part Number | Description |
|---|---|---|
| 1 | W703651 | Oil pump drive chain guide shoulder bolt (2 required) (early build) |
| 2 | 6M256 | Oil pump drive chain guide (early build) |
| 3 | W703651 | Oil pump drive chain tensioner shoulder bolt |
| 4 | 6C271 | Oil pump drive chain tensioner |
| 5 | 6A895 | Oil pump drive chain |
| 6 | W704397 | Oil pump sprocket bolt |
| 7 | 6652 | Oil pump sprocket |
| 8 | W703647 | Oil pump bolt (4 required) |
| 9 | 6600 | Oil pump |
- For additional information, refer to the following procedures.
