Fuel Lines - Diesel: Notes
WARNING: This page is about a different car, the 2007 Ford Pickup, 2007 Ford F550 Super Duty, 2007 Ford F450 Super Duty, and 2007 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Disconnect Tool, Spring Lock Coupling (3/8 inch yellow) | 310-D004 (D87L-9280-A) or equivalent | |
| Disconnect Tool, Spring Lock Coupling (1/2 inch green) | 310-D005 (D87L-9280-B) or equivalent |
NOTE:
Midship fuel tank shown, auxiliary fuel tank similar.

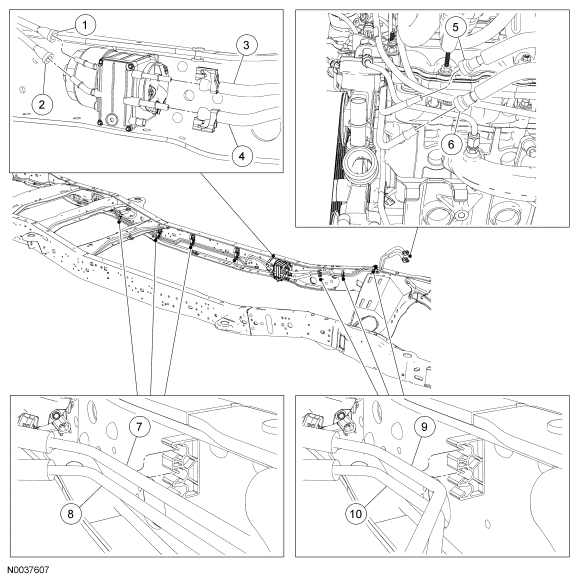

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Fuel return tube quick connect fitting |
| 2 | - | Fuel supply tube quick connect fitting |
| 3 | - | Fuel return tube spring lock coupling |
| 4 | - | Fuel supply tube spring lock coupling |
| 5 | - | Fuel return tube spring lock coupling |
| 6 | - | Fuel supply tube spring lock coupling |
| 7 | - | Rear fuel return tube |
| 8 | - | Rear fuel supply tube |
| 9 | - | Front fuel return tube |
| 10 | - | Front fuel supply tube |

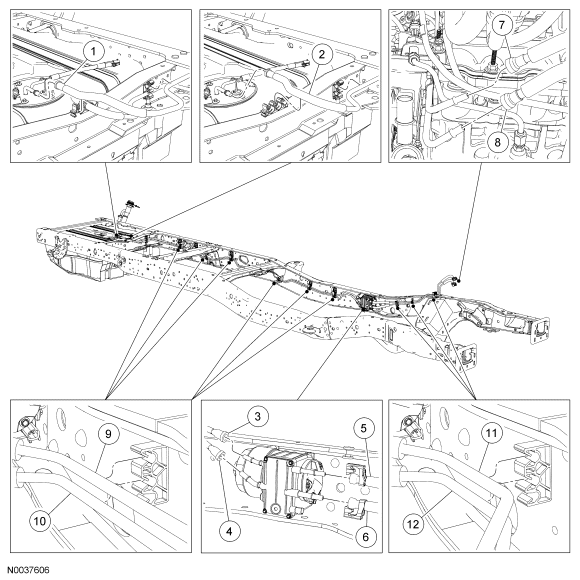

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Fuel supply tube quick connect fitting |
| 2 | - | Fuel return tube quick connect fitting |
| 3 | - | Fuel return tube quick connect fitting |
| 4 | - | Fuel supply tube quick connect fitting |
| 5 | - | Fuel return tube spring lock coupling |
| 6 | - | Fuel supply tube spring lock coupling |
| 7 | - | Fuel return tube spring lock coupling |
| 8 | - | Fuel supply tube spring lock coupling |
| 9 | - | Rear fuel return tube |
| 10 | - | Rear fuel supply tube |
| 11 | - | Front fuel return tube |
| 12 | - | Front fuel supply tube |
