Safety Belt Retractor - Front, Without Seat Integrated Restraints (SIR): Notes
WARNING: This page is about a different car, the 2007 Ford Pickup, 2007 Ford F550 Super Duty, 2007 Ford F450 Super Duty, and 2007 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Passenger side shown, driver side similar.

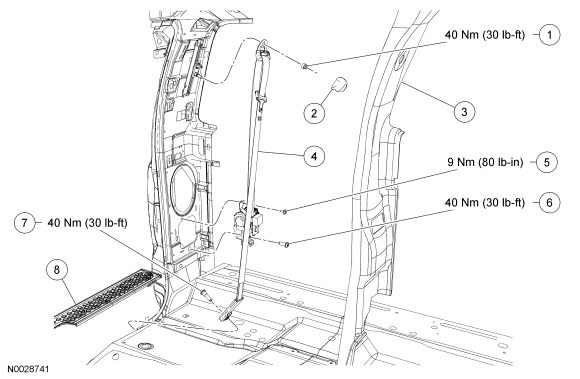

Fig 1: Identifying Safety Belt Retractor With Specifications - Front, With Seat Integrated Restraints (SIR) (Regular Cab Vehicles)
| Item | Part Number | Description |
|---|---|---|
| 1 | W520113 | Nut, safety belt retractor D-ring |
| 2 | 60262 | D-ring cover |
| 3 | 278D12 RH/ 278D13 LH | Rear corner trim panel |
| 4 | 611B08 RH/ 611B09 LH | Safety belt retractor assembly |
| 5 | - | Bolt, safety belt retractor (upper) |
| 6 | N807750 | Bolt, safety belt retractor (lower) |
| 7 | N807751 | Bolt, safety belt retractor anchor |
| 8 | 13208 RH/ 13209 LH | Scuff plate |
NOTE:
Passenger side shown, driver side similar.
Fig 2: Identifying Safety Belt Retractor With Specifications - Front, With Seat Integrated Restraints (SIR) (SuperCab Vehicles)
| Item | Part Number | Description |
|---|---|---|
| 1 | 602B82 | Shoulder strap height adjuster (part of 611B08 RH/611B09 LH |
| 2 | - | Bolt, shoulder strap height adjuster (part of 602B82) |
| 3 | 13208 RH/ 13209 LH | Scuff plate |
| 4 | N807750 | Bolt, safety belt retractor |
| 5 | 611B08 RH/ 611B09 LH | Safety belt retractor assembly |
| 6 | N807751 | Bolt, safety belt retractor anchor |
NOTE:
Passenger side shown, driver side similar.

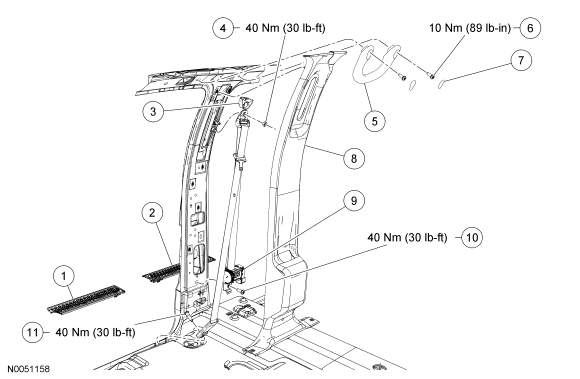

Fig 3: Identifying Safety Belt Retractor With Specifications - Front, With Seat Integrated Restraints (SIR) (Crew Cab Vehicles)
| Item | Part Number | Description |
|---|---|---|
| 1 | 13208 RH/ 13209 LH | Front scuff plate |
| 2 | 13228 RH/ 13229 LH | Rear scuff plate |
| 3 | 60262 | D-ring cover |
| 4 | W520113 | Nut, safety belt retractor D-ring |
| 5 | 31406 | Roof assist handle |
| 6 | N611176 | Bolt, roof assist handle (2 required) |
| 7 | 31458 | Roof assist handle bolt cover (2 required) |
| 8 | 24356 RH/ 24357 LH | B-pillar trim panel |
| 9 | 611B68 RH/ 611B69 LH | Safety belt retractor assembly |
| 10 | N807750 | Bolt, safety belt retractor |
| 11 | N807751 | Bolt, safety belt retractor anchor |
