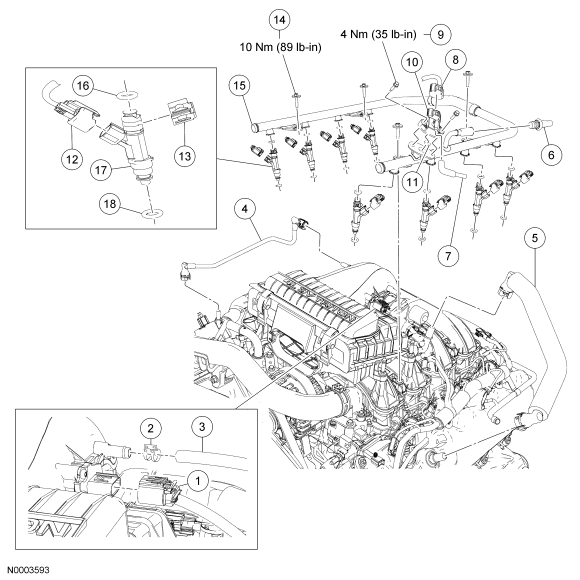

Fuel Rail and Fuel Injector - Exploded View
WARNING: This page is about a different car, the 2007 Ford Pickup and 2007 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Mass air flow (MAF) electrical connector (part of 12B637) |
| 2 | - | Brake booster vacuum hose clamp |
| 3 | - | Brake booster vacuum hose |
| 4 | 6758 | Crankcase vent tube |
| 5 | 6K817 | Positive crankcase ventilation (PCV) tube |
| 6 | 9J274 | Fuel tube spring lock coupling |
| 7 | - | Fuel rail pressure and temperature sensor vacuum hose (part of 9E498) |
| 8 | - | Fuel rail pressure and temperature sensor electrical connector (part of 12B637) |
| 9 | N808874 | Fuel rail pressure and temperature sensor bolt (2 required) |
| 10 | 9F972 | Fuel rail pressure and temperature sensor |
| 11 | - | Fuel rail pressure and temperature sensor O-ring seal |
| 12 | 14A464 | Fuel injector electrical connector (part of 12B637) |
| 13 | - | Fuel injector-to-fuel rail locking clip (8 required) |
| 14 | N804394 | Fuel rail bolt (4 required) |
| 15 | 9F792 | Fuel rail |
| 16 | - | Fuel injector-to-fuel rail O-ring (8 required) |
| 17 | 9F593 | Fuel injector (8 required) |
| 18 | - | Fuel injector-to-intake manifold O-ring (8 required) |
- For additional information, refer to the procedures in this article.
