Transmission Cooling
WARNING: This page is about a different car, the 2007 Lincoln Mark LT and 2007 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
The transmission fluid cooling system, without an auxiliary transmission fluid cooler, consists of the following:
- An in-tank fluid cooler inlet tube
- A non-repairable in-tank transmission fluid cooler
- An in-tank fluid cooler return tube
The transmission fluid cooling system, with an auxiliary transmission fluid cooler, consists of the following:
- An in-tank fluid cooler inlet tube
- A non-repairable in-tank transmission fluid cooler
- An auxiliary fluid cooler inlet tube
- An auxiliary transmission fluid cooler
- An auxiliary fluid cooler return tube
The transmission fluid flows from the transmission bottom fitting for the in-tank transmission fluid cooler, to the auxiliary transmission fluid cooler, if so equipped, and returns to the transmission top fitting.
For fluid cooler flow testing, and backflushing and cleaning procedures, refer to Transmission Fluid Cooler - Backflushing and Cleaning in this article.

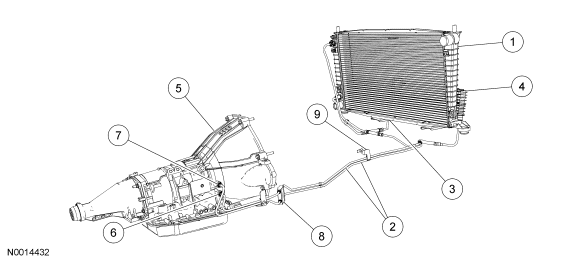

| Item | Part Number | Description |
|---|---|---|
| 1 | 8005 | Radiator |
| 2 | 7H420 | In-tank fluid cooler inlet and outlet tubes |
| 3 | 7F113 | Auxiliary fluid cooler inlet tube |
| 4 | 7A095 | Auxiliary fluid cooler |
| 5 | 7005 | Transmission |
| 6 | 7D273 | Transmission fluid outlet |
| 7 | 7D273 | Transmission fluid inlet |
| 8 | 7H322 | Fluid cooler bypass valve |
| 9 | 7N291 | Fluid cooler tube bracket |

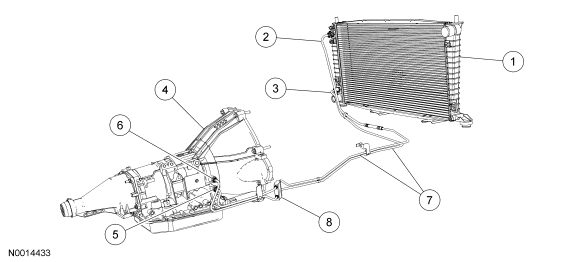

| Item | Part Number | Description |
|---|---|---|
| 1 | 8005 | Radiator |
| 2 | 7A030 | In-tank fluid cooler inlet tube |
| 3 | 7A031 | In-tank fluid cooler return tube |
| 4 | 7005 | Transmission |
| 5 | 7D273 | Transmission fluid outlet |
| 6 | 7D273 | Transmission fluid inlet |
| 7 | 7H420 | Fluid cooler tubes |
| 8 | 7H322 | Fluid cooler bypass valve |
