Seat - Exploded View, Front
WARNING: This page is about a different car, the 2007 Lincoln Mark LT and 2007 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
LH shown, RH similar.

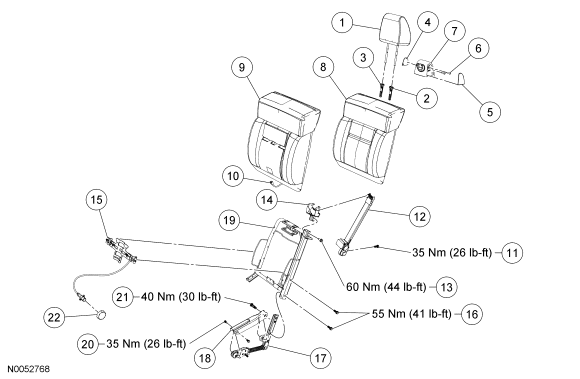

Fig 1: Exploded View Of Front Seat Backrest - With Seat Integrated Restraints (SIR) With Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A09 | Head restraint |
| 2 | 613D58 | Head restraint sleeve |
| 3 | 613D58 | Head restraint sleeve |
| 4 | 610E02 | Inboard safety belt tower screw cover |
| 5 | 610E03 | Outboard safety belt tower screw cover |
| 6 | - | Safety belt tower screw (4 required) |
| 7 | 610E06 | Safety belt tower cover |
| 8 | 64417 | Backrest trim cover |
| 9 | 64811 | Backrest foam pad |
| 10 | - | Backrest heater element electrical connector (if equipped) |
| 11 | - | Safety belt retractor bolt |
| 12 | 611B09 | Safety belt retractor |
| 13 | - | Safety belt tower bracket bolt |
| 14 | 60299 | Safety belt tower bracket |
| 15 | 65501 | Lumbar assembly (if equipped) |
| 16 | - | Backrest frame recliner bolts (2 required) |
| 17 | 619A75 | Backrest frame recliner |
| 18 | 17891 | Recliner U-channel strut |
| 19 | 61019 | Backrest frame |
| 20 | - | Recliner U-channel strut bolt (2 required) |
| 21 | - | Backrest frame recliner bolt |
| 22 | 62622 | Lumbar knob (if equipped) |
NOTE:
LH shown, RH similar.

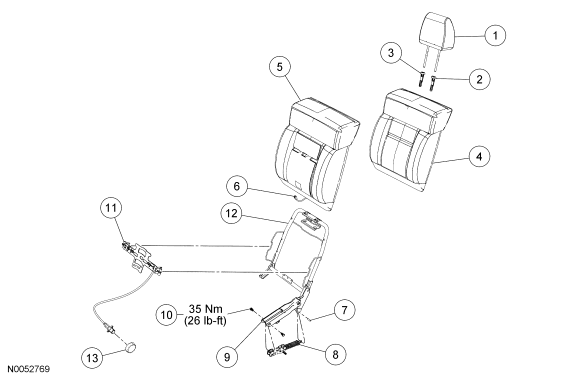

Fig 2: Exploded View Of Front Seat Backrest - Without Seat Integrated Restraints (SIR) With Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A09 | Head restraint |
| 2 | 613D58 | Head restraint sleeve |
| 3 | 613D58 | Head restraint sleeve |
| 4 | 64417 | Backrest trim cover |
| 5 | 64811 | Backrest foam pad |
| 6 | - | Backrest heater element electrical connector (if equipped) |
| 7 | - | Backrest frame-to-adjuster roll pin |
| 8 | 619A75 | Backrest frame recliner |
| 9 | 17891 | Recliner U-channel strut |
| 10 | 600A58 | Recliner U-channel strut bolt (2 required) |
| 11 | 65501 | Lumbar assembly (if equipped) |
| 12 | 61019 | Backrest frame |
| 13 | 62622 | Lumbar knob (if equipped) |

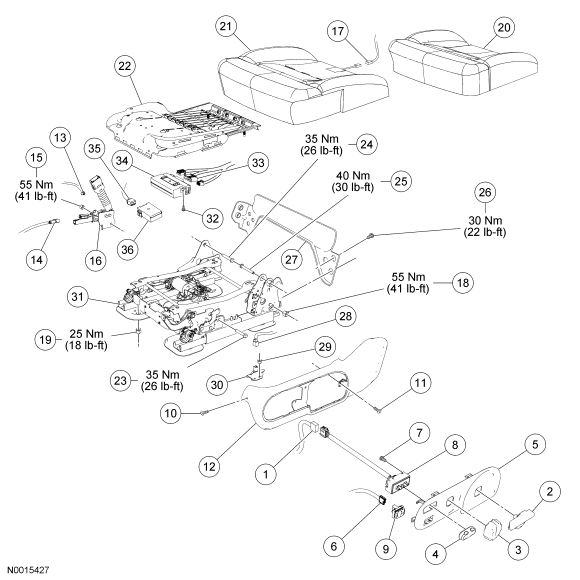

| Item | Part Number | Description |
|---|---|---|
| 1 | 14C719 | Connector (if equipped) |
| 2 | 620A91 | Recliner handle |
| 3 | 62622 | Lumbar knob (if equipped) |
| 4 | 14711 | Power seat knob (if equipped) |
| 5 | 14A706 | Side shield control panel |
| 6 | 14C719 | Memory seat switch electrical connector (if equipped) |
| 7 | 56902 | Power seat switch screws (2 required) (if equipped) |
| 8 | 19K314 | Power seat switch (if equipped) |
| 9 | 14776 | Memory seat switch (if equipped) |
| 10 | 807452 | Pin-type retainer |
| 11 | 56902 | Side shield screws (3 required) |
| 12 | 617D03 | Side shield |
| 13 | 14C719 | Safety belt buckle pretensioner electrical connector |
| 14 | 14C719 | Safety belt buckle switch electrical connector |
| 15 | - | Safety belt buckle pretensioner nut |
| 16 | 61203 | Safety belt buckle pretensioner |
| 17 | 14C719 | Heat element electrical connector (if equipped) |
| 18 | - | Safety belt anchor nut (if equipped) |
| 19 | - | Seat cushion pan nuts (4 required) |
| 20 | 62900 | Cushion trim cover |
| 21 | 632A23 | Cushion foam pad |
| 22 | 63101 | Cushion seat pan |
| 23 | - | Recliner adjuster bolts (2 required) |
| 24 | - | Backrest inboard pivot bolt |
| 25 | - | Backrest outboard pivot bolt |
| 26 | - | Front seat frame rear support bolts (6 required) (except SuperCrew power seat) |
| 27 | - | Front seat frame rear support (except SuperCrew power seat) |
| 28 | 14C719 | Seat track position sensor electrical connector |
| 29 | - | Seat track position sensor bracket nuts (2 required) |
| 30 | 14B416 | Seat track position sensor |
| 31 | 61711 | Seat track and frame assembly |
| 32 | 56902 | Memory seat module screw (if equipped) |
| 33 | 14C719 | Memory seat module electrical connectors (if equipped) |
| 34 | 14C708 | Memory seat module (if equipped) |
| 35 | 14C719 | Heated seat module electrical connector (if equipped) |
| 36 | 14C724 | Heated seat module (if equipped) |

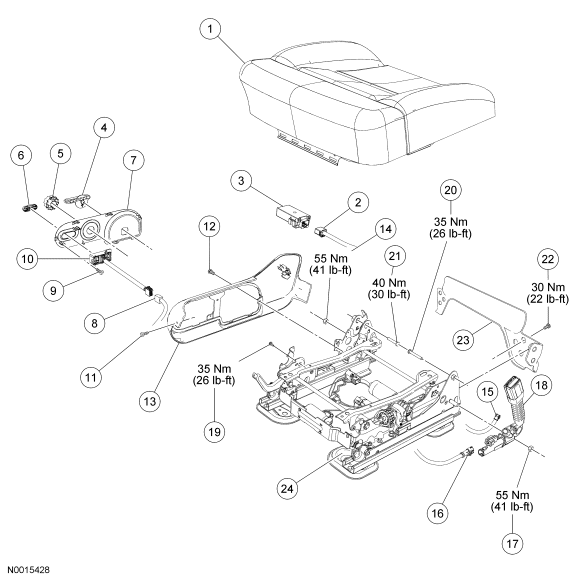

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Cushion/occupant classification sensor (OCS) assembly |
| 2 | 14C719 | Heated seat module electrical connector (if equipped) |
| 3 | 14C724 | Heated seat module (if equipped) |
| 4 | 620A91 | Recliner handle |
| 5 | 62622 | Lumbar knob (if equipped) |
| 6 | 14711 | Power seat knob (if equipped) |
| 7 | 14A706 | Side shield control panel |
| 8 | 14C719 | Power seat switch electrical connector (if equipped) |
| 9 | 56902 | Power seat switch screws (if equipped) |
| 10 | 19K314 | Power seat switch (if equipped) |
| 11 | 807452 | Pin-type retainer |
| 12 | 56902 | Side shield screws (3 required) |
| 13 | 617D03 | Side shield |
| 14 | - | Safety belt anchor nut (if equipped) |
| 15 | 14C719 | Safety belt buckle pretensioner electrical connector |
| 16 | 14C719 | Safety belt buckle switch electrical connector |
| 17 | - | Safety belt buckle pretensioner nut |
| 18 | 61203 | Safety belt buckle pretensioner |
| 19 | - | Recliner adjuster bolts (2 required) |
| 20 | - | Backrest inboard pivot bolt |
| 21 | - | Backrest outboard pivot bolt |
| 22 | - | Front seat frame rear support bolts (6 required) (except Super Crew power seat) |
| 23 | - | Front seat frame rear support (except Super Crew power seat) |
| 24 | 61711 | Seat track and frame assembly |
- For additional information, refer to the procedures in this article.
