Engine Lubrication Components Exploded View
WARNING: This page is about a different car, the 2006 Mercury Mariner and 2006 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.

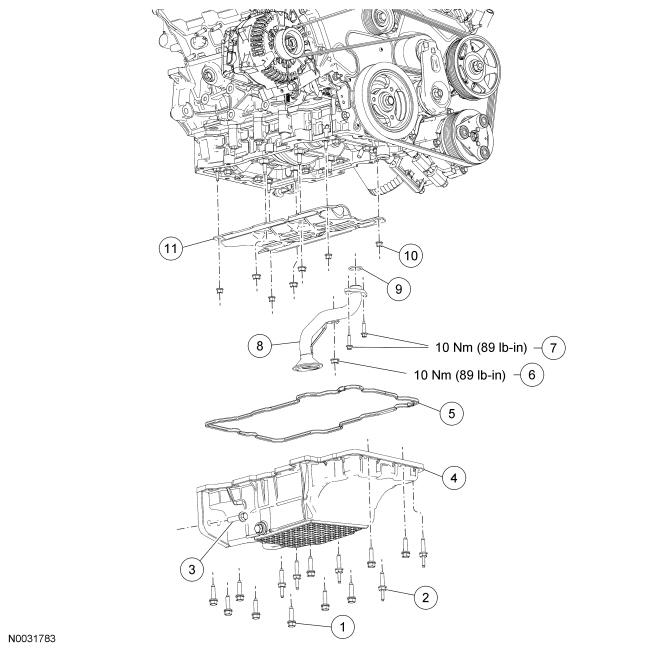

Oil Pan, Oil Pump Screen and Pickup Tube and Oil Pan Baffle
| Item | Part Number | Description |
|---|---|---|
| 1 | W701605 | Oil pan-to-engine bolt (10 required) |
| 2 | W701606 | Oil pan-to-engine stud bolt (5 required) |
| 3 | W500120 | Oil pan-to-transaxle bolt (2 required) |
| 4 | 6675 | Oil pan |
| 5 | 6710 | Oil pan gasket |
| 6 | W701582 | Oil pump screen and pickup tube nut |
| 7 | W700005 | Oil pump screen and pickup tube bolts (2 required) |
| 8 | 6622 | Oil pump screen and pickup tube |
| 9 | 6625 | Oil pump screen and pickup tube O-ring seal |
| 10 | W701542 | Oil pan baffle nut (7 required) |
| 11 | 6687 | Oil pan baffle |

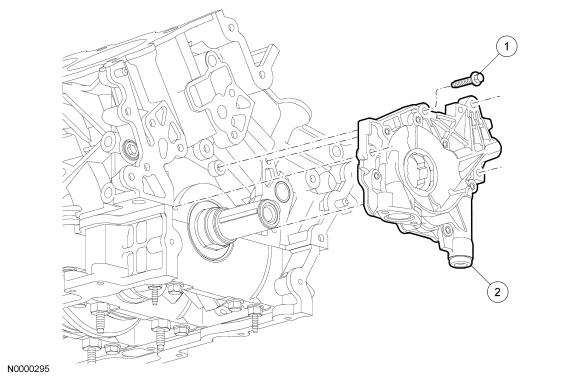

Oil Pump
| Item | Part Number | Description |
|---|---|---|
| 1 | W500300 | Oil pump bolt (4 required) |
| 2 | 6621 | Oil pump |
