Pinpoint Test JF: Integrated Ignition Coil On Plug Coils A Through J Failure: Introduction
WARNING: This page does not describe the selected car, but rather 30 other vehicles, including the 2010 Mercury Milan, 2010 Mercury Mariner, 2010 Mercury Grand Marquis, 2010 Lincoln Town Car, and 2010 Lincoln Navigator L. However, it is still accessible from the selected car via links, so may be relevant.
This pinpoint test is intended to diagnose the following:
- ignition coils (12029)
- ignition coil harness
- ignition coils relay
- powertrain control module (PCM) (12A650)

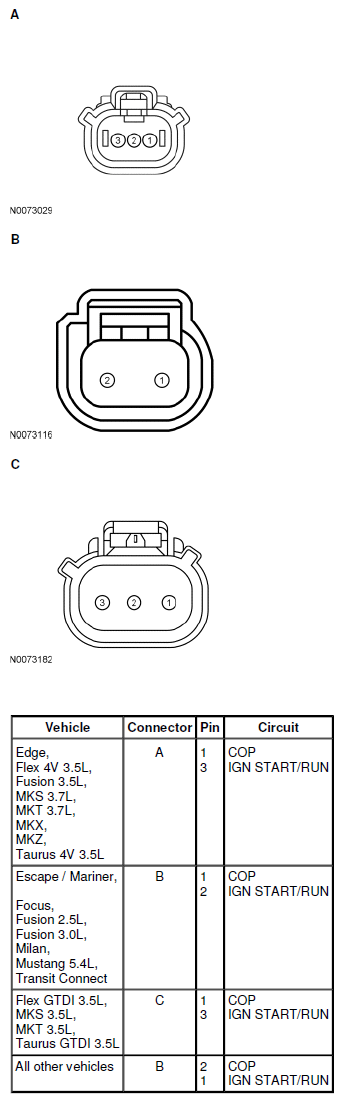

PCM PIN REFERENCE
| Vehicle | Related DTC | Cylinder Number | Ignition Coil | Coil Driver (CD) | PCM Pin |
|---|---|---|---|---|---|
| 2.5L Escape, Fusion, Mariner and Milan | P0351 | 1 | A | A | E54 |
| P0352 | 2 | B | D | E50 | |
| P0353 | 3 | C | B | E55 | |
| P0354 | 4 | D | C | E33 | |
| 2.0L Focus and Transit Connect | P0351 | 1 | A | A | E70 |
| P0352 | 2 | B | D | E50 | |
| P0353 | 3 | C | B | E66 | |
| P0354 | 4 | D | C | E69 | |
| 3.5L Edge, Flex, MKX and Taurus | P0351 | 1 | A | A | E17 |
| 3.7L MKS and MKZ | P0352 | 2 | B | C | E16 |
| P0353 | 3 | C | E | E15 | |
| P0354 | 4 | D | B | E12 | |
| P0355 | 5 | E | D | E11 | |
| P0356 | 6 | F | F | E10 | |
| 3.5L Flex GTDI, MKS, MKT and Taurus GTDI | P0351 | 1 | A | E66 | |
| P0352 | 2 | C | E56 | ||
| P0353 | 3 | E | E55 | ||
| P0354 | 4 | B | E54 | ||
| P0355 | 5 | D | E50 | ||
| P0356 | 6 | F | E33 | ||
| 3.0L Escape, Mariner | P0351 | 1 | A | A | E54 |
| P0352 | 2 | B | C | E56 | |
| P0353 | 3 | C | E | E50 | |
| P0354 | 4 | D | B | E55 | |
| P0355 | 5 | E | D | E33 | |
| P0356 | 6 | F | F | E66 | |
| 4.6L Crown Victoria, Explorer, Grand Marquis, Mountaineer, Mustang | P0351 | 1 | A | A | E17 |
| 5.4L F250 - F550, Mustang | P0352 | 2 | B | D | E11 |
| P0353 | 3 | C | B | E12 | |
| P0354 | 4 | D | G | E14 | |
| P0355 | 5 | E | F | E10 | |
| P0356 | 6 | F | E | E15 | |
| P0357 | 7 | G | C | E16 | |
| P0358 | 8 | H | H | E9 | |
| 4.6L E-Series, F-150 | P0351 | 1 | A | A | E54 |
| 5.4L E-Series, Expedition, F-150, Navigator | P0352 | 2 | B | D | E65 |
| P0353 | 3 | C | B | E55 | |
| P0354 | 4 | D | G | E33 | |
| P0355 | 5 | E | F | E50 | |
| P0356 | 6 | F | E | E66 | |
| P0357 | 7 | G | C | E56 | |
| P0358 | 8 | H | H | E17 | |
| 6.8L E350, E450, F250 - F550 | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | E | E11 | |
| P0353 | 3 | C | G | E12 | |
| P0354 | 4 | D | I | E14 | |
| P0355 | 5 | E | C | E10 | |
| P0356 | 6 | F | B | E15 | |
| P0357 | 7 | G | F | E16 | |
| P0358 | 8 | H | H | E9 | |
| P0359 | 9 | I | J | E13 | |
| P0360 | 10 | J | D | E8 |
