2.3L 4-Cylinder
WARNING: This page is about a different car, the 1995 Ford Ranger. However, it is still accessible from the selected car via links, so may be relevant.

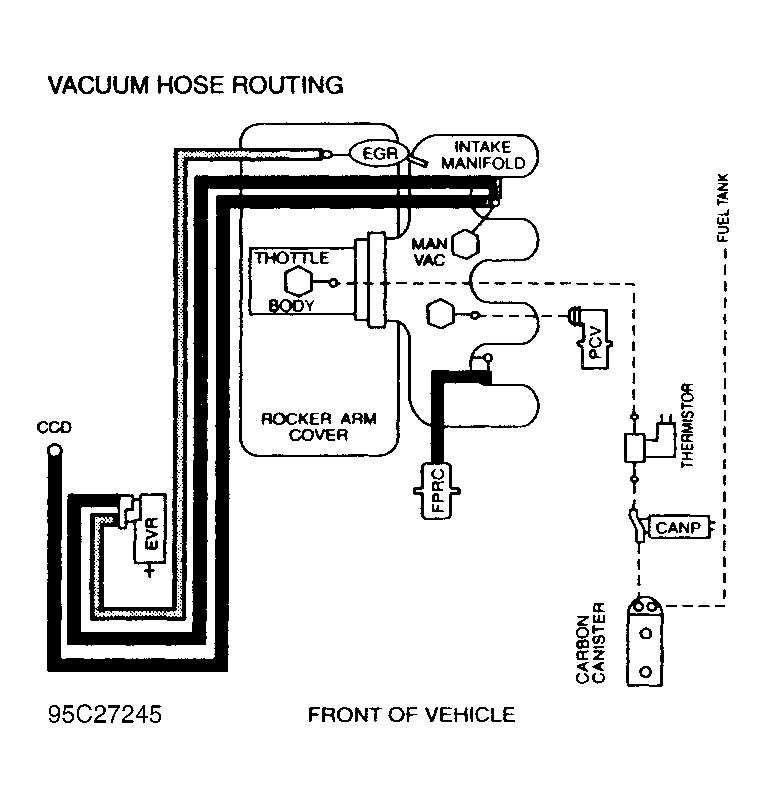

VACUUM DIAGRAM INDEX - 2.3L 4-CYLINDER
| Model |
Application |
Trans. |
A/C |
NonA/C |
Calibration |
Fig. No. |
| Ranger |
Calif./Fed. |
Auto./Man. |
X |
X |
5-49A-R05 |
2 |
| Ranger |
Calif./Fed. |
Auto./Man. |
X |
X |
5-49B-R05 |
2 |
| Ranger |
Calif./Fed. |
Auto./Man. |
X |
X |
5-50A-R05 |
2 |
Courtesy of FORD MOTOR CO.
