4.9L 6-Cylinder
WARNING: This page is about a different car, the 1995 Ford Pickup, 1995 Ford F-Super Duty, and 1995 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
VACUUM DIAGRAM INDEX - 4.9L 6-CYLINDER
| Model | Application | Trans. | A/C | NonA/C | Calibration | Fig. No. |
|---|---|---|---|---|---|---|

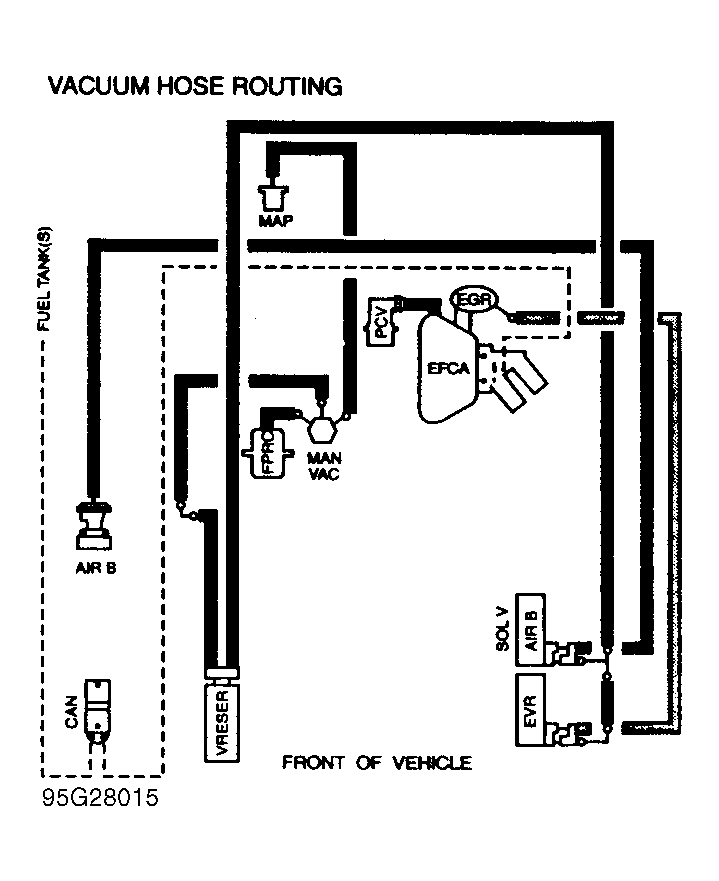

| F150 Van | Calif./Fed. | Auto./Man. | X | X | 1-71J-R10 | Fig 1 |

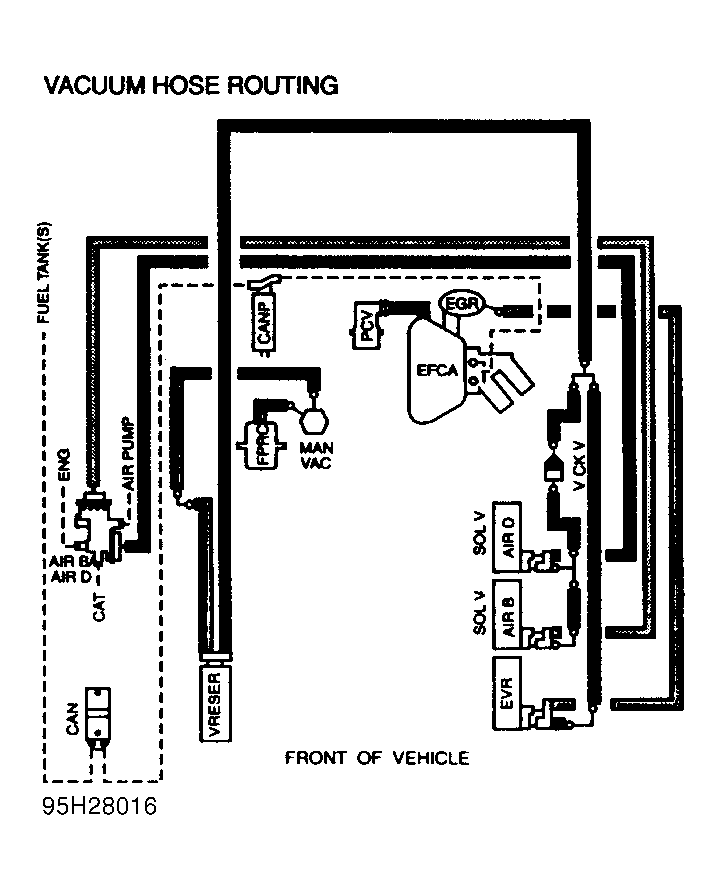

| F150 Van | Calif./Fed. | Auto./Man. | X | X | 1-72J-R10 | Fig 2 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 2-72M-R00 | Fig 1 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 3-51E-R10 | Fig 1 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 3-51F-R10 | Fig 1 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 3-51G-R10 | Fig 1 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 3-51R-R10 | Fig 1 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 3-51L-R10 | Fig 1 |

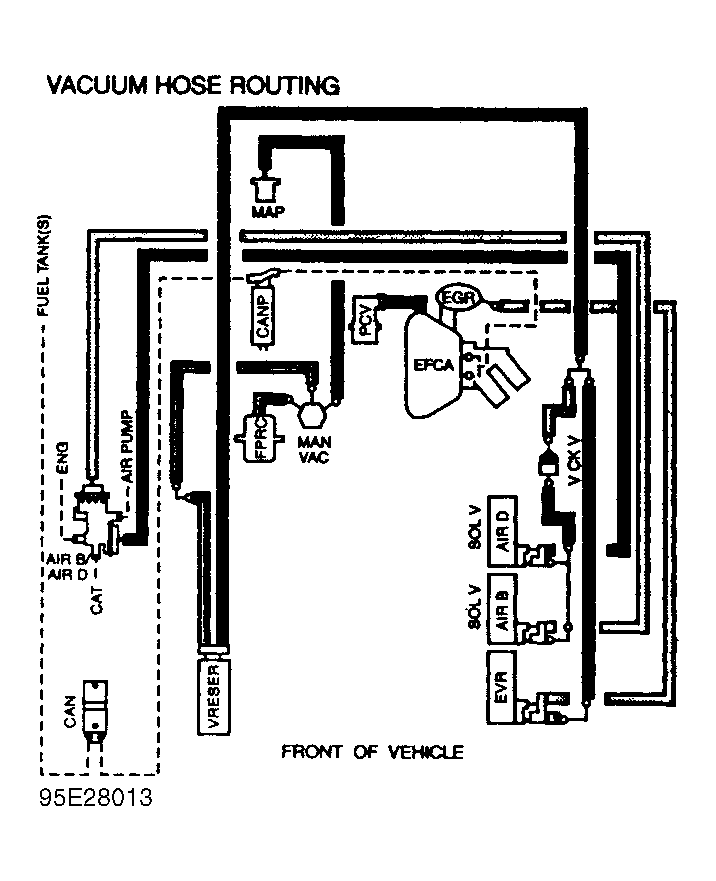

| F150 Van | Calif./Fed. | Auto./Man. | X | X | 5-52H-R00 | Fig 3 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 5-52J-R00 | Fig 3 |
| F150 Van | Calif./Fed. | Auto./Man. | X | X | 5-52K-R00 | Fig 3 |

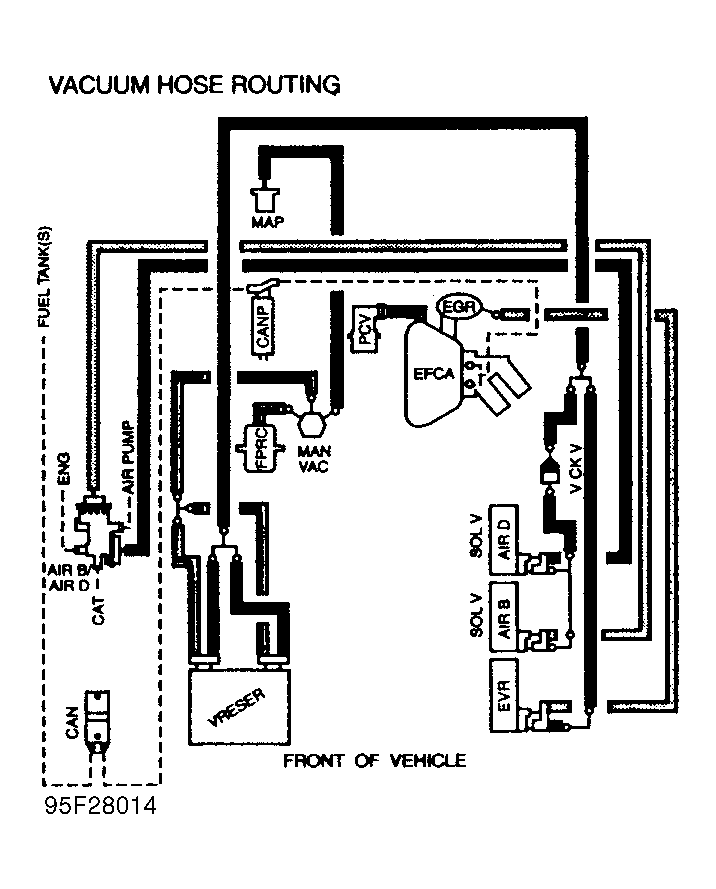

| F150 Van | Calif./Fed. | Auto./Man. | X | X | 5-52R-R00 | Fig 4 |
