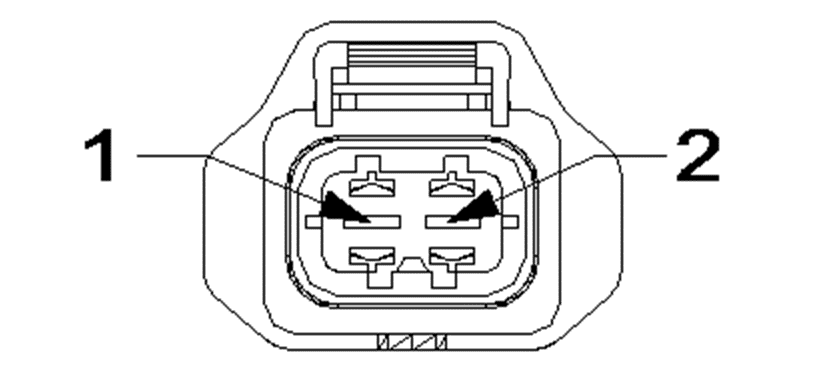

Connector End Views & Electrical Component Locations (2 Of 3): Solenoid-EVAP/Purge
Harness-Family: Engine_16V
Color: BLACK
Gender: FEMALE
Part Number: AGV30392
Part Description: Not Available
Connector No: D21
Option: 16V
Repair Kit Part Number: Not Available
Cavity Count:
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | F344 | DB | 20 | FUSED ASD RELAY OUTPUT | N/A |
| 1 | K52 | DB | 18 | EVAP PURGE CONTROL | N/A |
| 2 | K70 | YL | 20 | EVAP PURGE SOL SIGNAL | N/A |
| 2 | F344 | DB | 18 | FUSED ASD RELAY OUTPUT | N/A |
