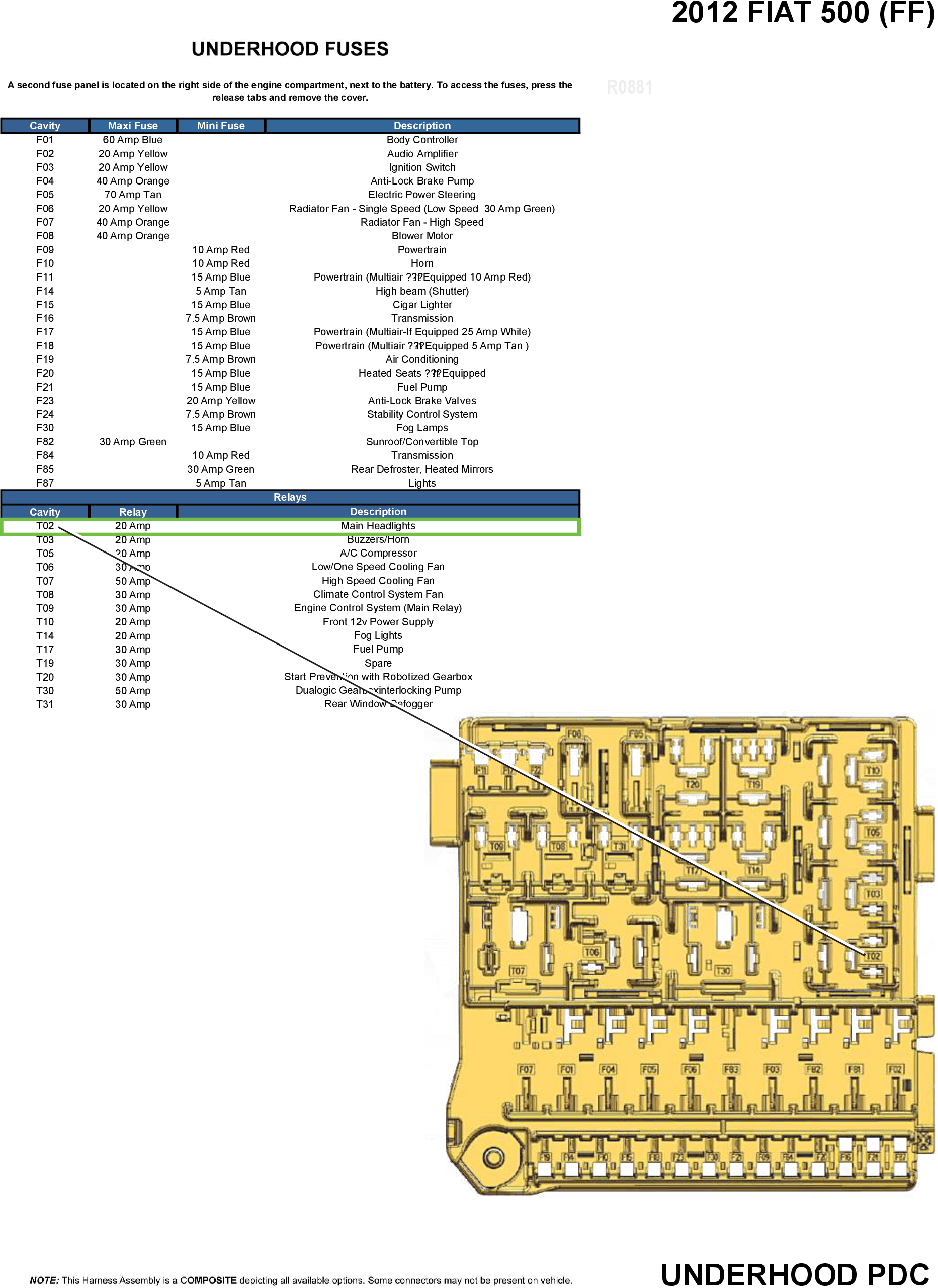

Connector End Views & Electrical Component Locations (2 Of 3): Relay-Headlamp
Harness-Family: PDC_Underhood
Color: NA
Gender: MALE
Part Number: Relay_Micro
Part Description: Not Available
Connector No: R0881
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count:
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 30 | A105 | INTERNAL | NA | FUSED B(+) | N/A |
| 85 | L300 | INTERNAL | NA | HIGH BEAM HEADLAMP RELAY CONTROL | N/A |
| 86 | F307 | INTERNAL | NA | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A |
| 87 | L33 | INTERNAL | NA | HIGH BEAM DRIVER | N/A |
