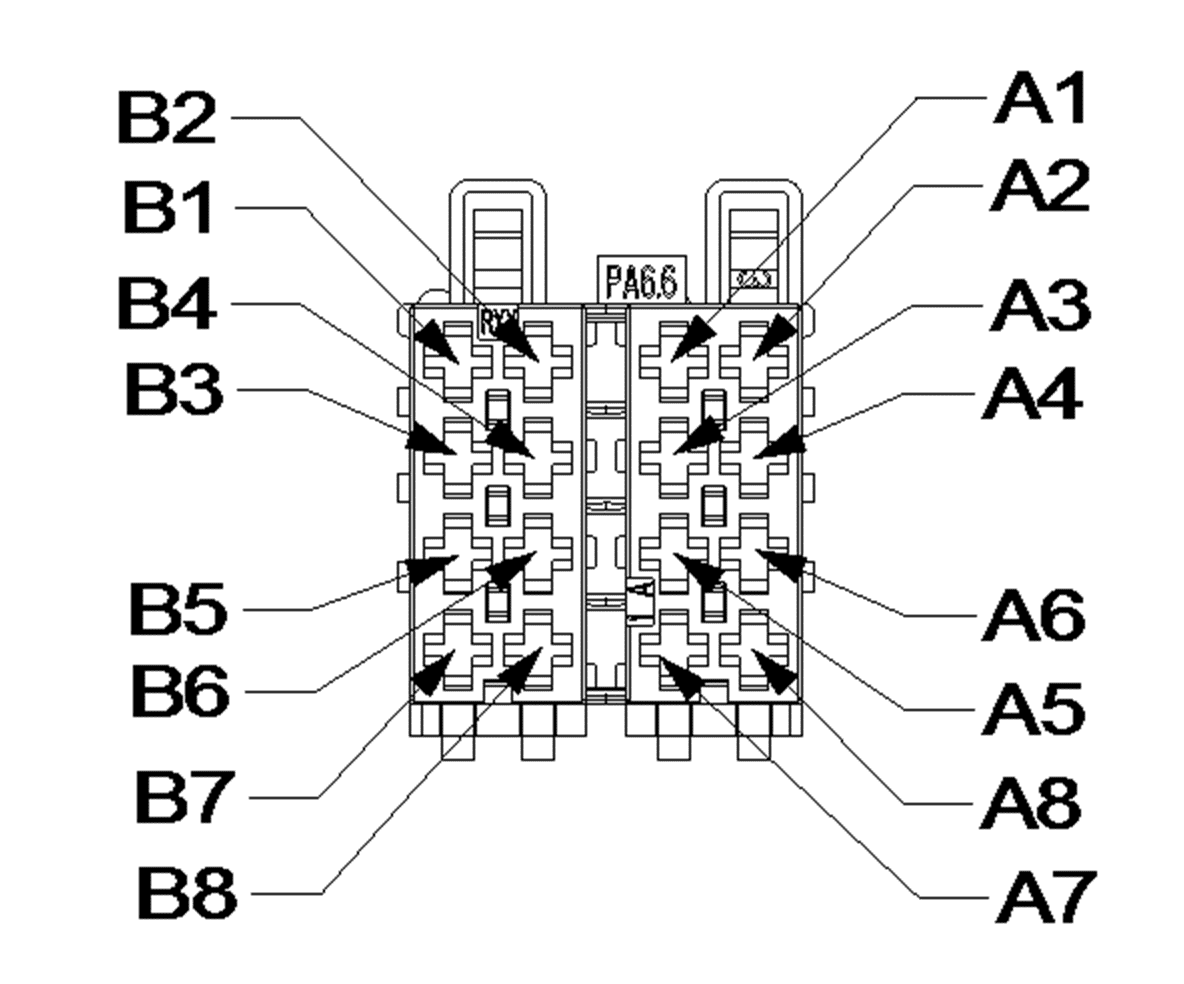

Radio C1
Harness-Family: IP
Color: GRAY
Gender: FEMALE
Part Number: FJH37043
Part Description: Not Available
Connector No: D3843A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: ~~
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| A1 | D41 | DB | 22 | CAN B (+) | N/A |
| A3 | D42 | WT | 22 | CAN B (-) | N/A |
| A4 | A118 | RD | 14 | FUSED B(+) | N/A |
| A8 | Z921 | BK | 14 | GROUND | N/A |
| B1 | X304 | DG | 20 | AMPLIFIED RIGHT REAR SPEAKER (+) | BASE |
| B1 | X52 | DG | 22 | RIGHT REAR SPEAKER (+) | PREMIUM |
| B2 | X394 | DG | 20 | AMPLIFIED RIGHT REAR SPEAKER (-) | BASE |
| B2 | X58 | DG | 22 | RIGHT REAR SPEAKER (-) | PREMIUM |
| B3 | X202 | VT | 20 | RIGHT FRONT SPEAKER (+) | BASE |
| B3 | X54 | VT | 22 | RADIO RIGHT FRONT AUDIO (+) | PREMIUM |
| B4 | X292 | VT | 20 | RIGHT FRONT SPEAKER (-) | BASE |
| B4 | X56 | VT | 22 | RADIO RIGHT FRONT AUDIO (-) | PREMIUM |
| B5 | X201 | YL | 20 | LEFT FRONT SPEAKER (+) | BASE |
| B5 | X53 | YL | 22 | RADIO LEFT FRONT AUDIO (+) | PREMIUM |
| B6 | X291 | YL | 20 | LEFT FRONT SPEAKER (-) | BASE |
| B6 | X55 | YL | 22 | RADIO LEFT FRONT AUDIO (-) | PREMIUM |
| B7 | X303 | OR | 20 | AMPLIFIED LEFT REAR SPEAKER (+) | BASE |
| B7 | X51 | OR | 22 | LEFT REAR SPEAKER (+) | PREMIUM |
| B8 | X393 | OR | 20 | AMPLIFIED LEFT REAR SPEAKER (-) | BASE |
| B8 | X57 | OR | 22 | LEFT REAR SPEAKER (-) | PREMIUM |
