Coil Ignition
Harness-Family: Engine_8V
Color: BLACK
Gender: FEMALE
Part Number: 1/23223/97
Part Description: Not Available

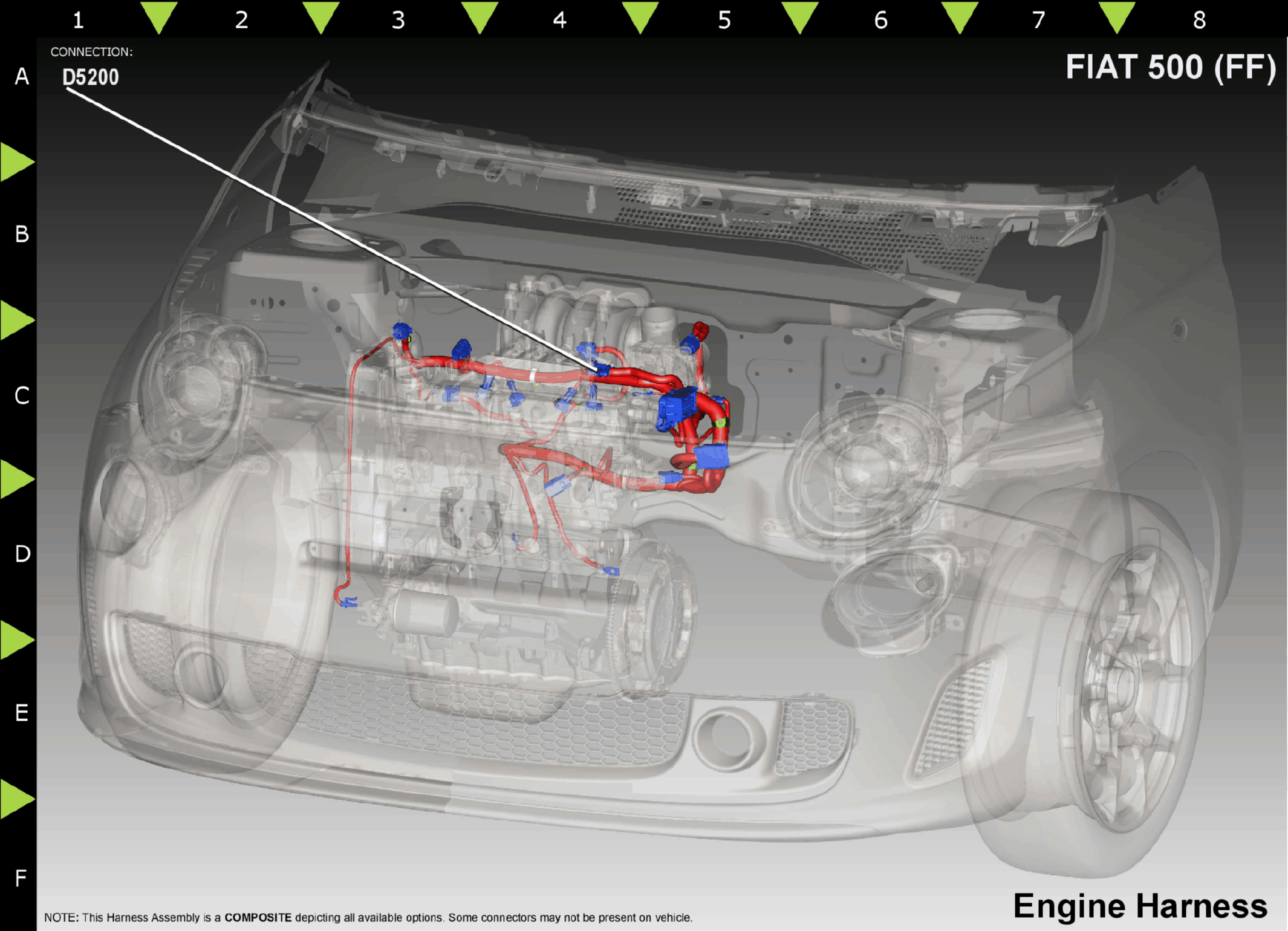

Connector No: D5200
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 6
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | F343 | BR | 14 | FUSED ASD RELAY OUTPUT | N/A |
| 2 | K19 | BR | 18 | COIL CONTROL 1 | N/A |
| 3 | K17 | YL | 18 | COIL CONTROL 2 | N/A |
| 4 | K18 | WT | 18 | COIL CONTROL 3 | N/A |
| 5 | K15 | YL | 18 | COIL CONTROL 4 | N/A |
| 6 | Z907 | BK | 14 | GROUND | N/A |
