Torque Specifications - Battery Cooling
WARNING: This page is about a different car, the 2024 RAM ProMaster EV. However, it is still accessible from the selected car via links, so may be relevant.

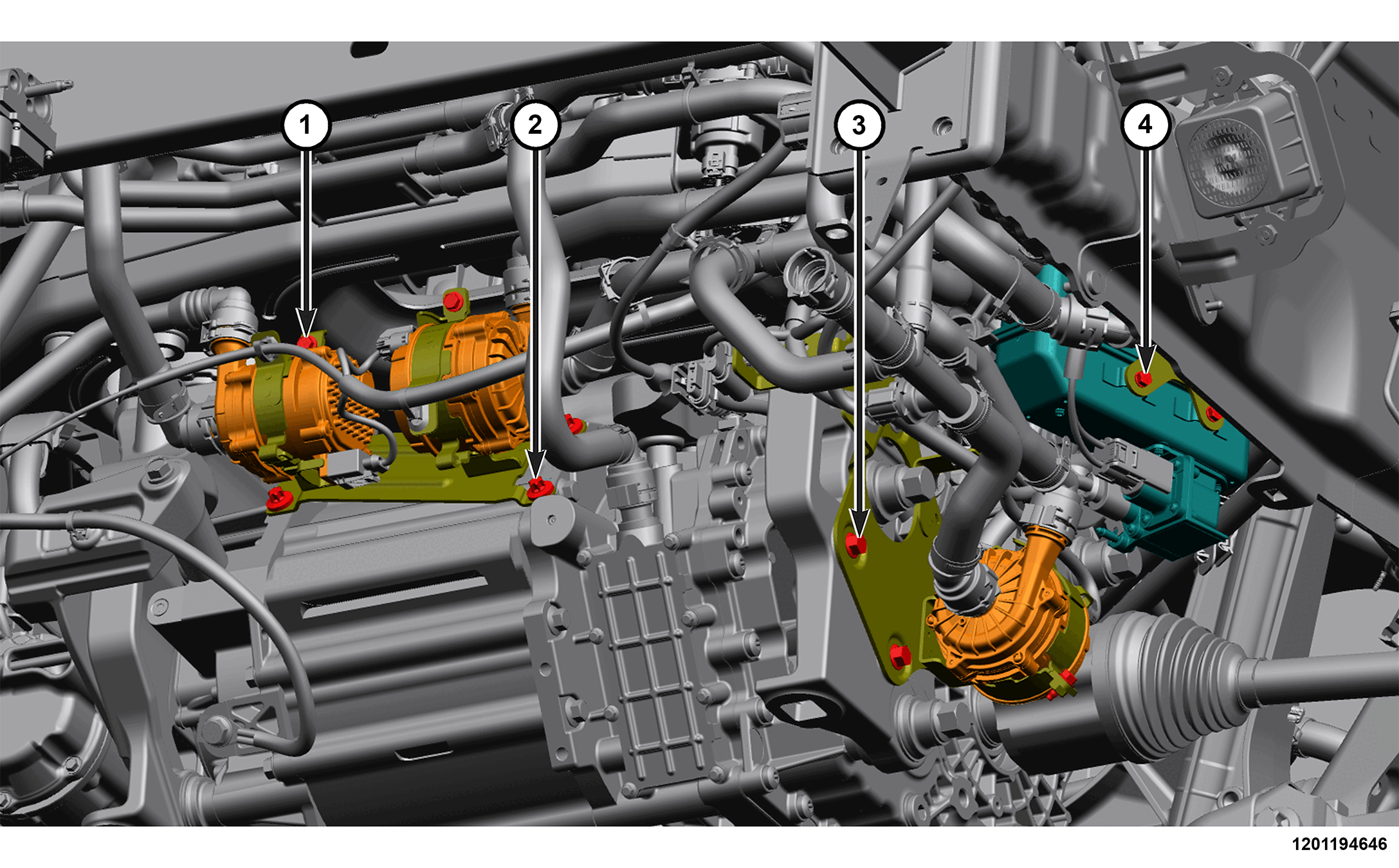

BATTERY COOLING (1 OF 4)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Coolant Pump to Bracket Bolts | 9 N.m (80 In. Lbs.) | - |
| 2 | Coolant Pump Bracket To EDM | 49 N.m (36 Ft. Lbs.) | - |
| 3 | Coolant Pump Bracket To Engine Mount | 23 N.m (18 Ft. Lbs.) | - |
| 4 | Battery Heater Bracket To Battery | 9 N.m (80 In. Lbs.) | - |

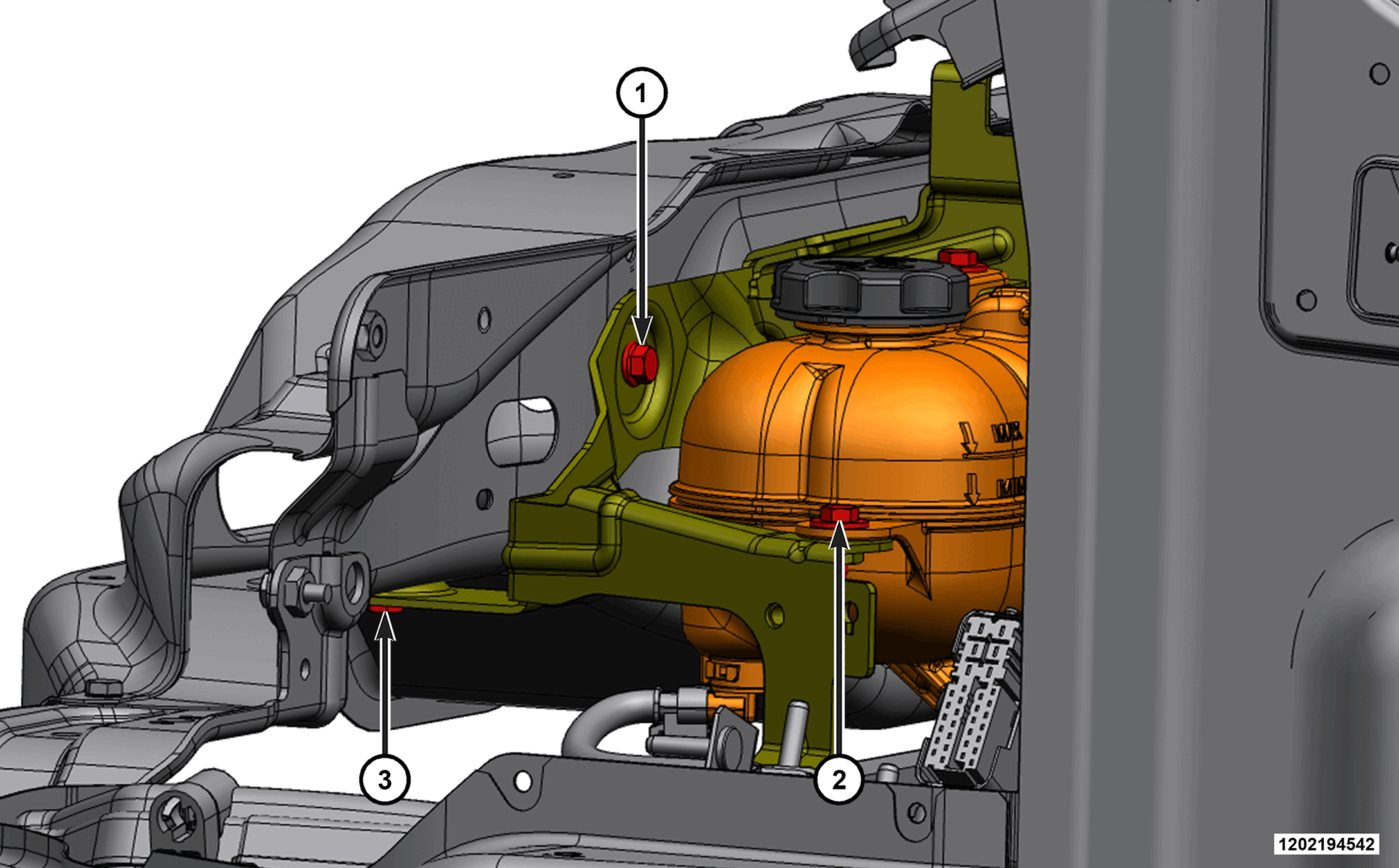

BATTERY COOLING (2 OF 4)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1, 3 | Coolant Bottle Bracket To Body | 9 N.m (80 In. Lbs.) | - |
| 2 | Coolant Bottle to Bracket | 7 N.m (80 In. Lbs.) | - |

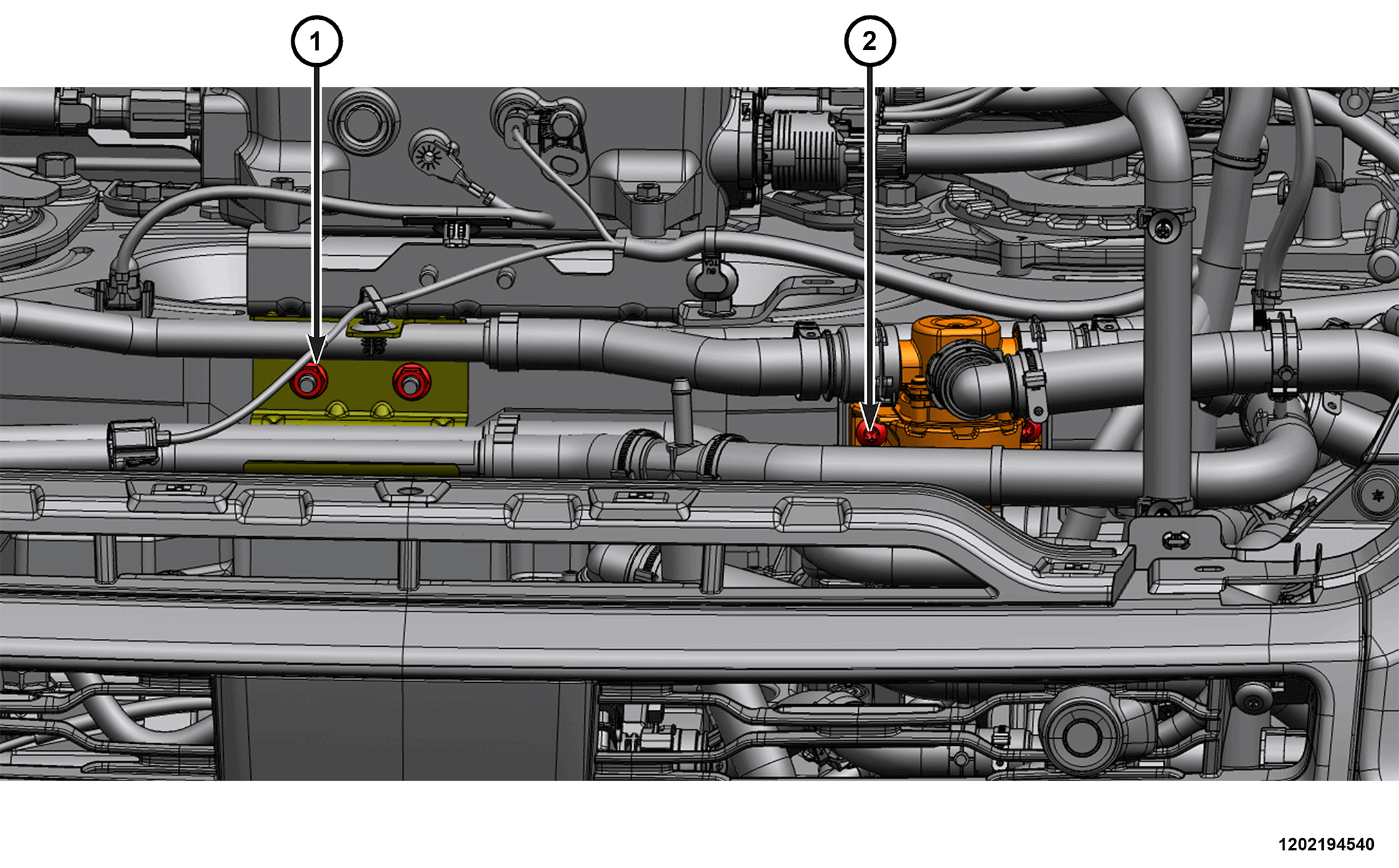

BATTERY COOLING (3 OF 4)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Radiator Inlet Assembly To Cradle | 28 N.m (21 Ft. Lbs.) | - |
| 2 | 3-Way Valve To Bracket | 13 N.m (10 Ft. Lbs.) | - |

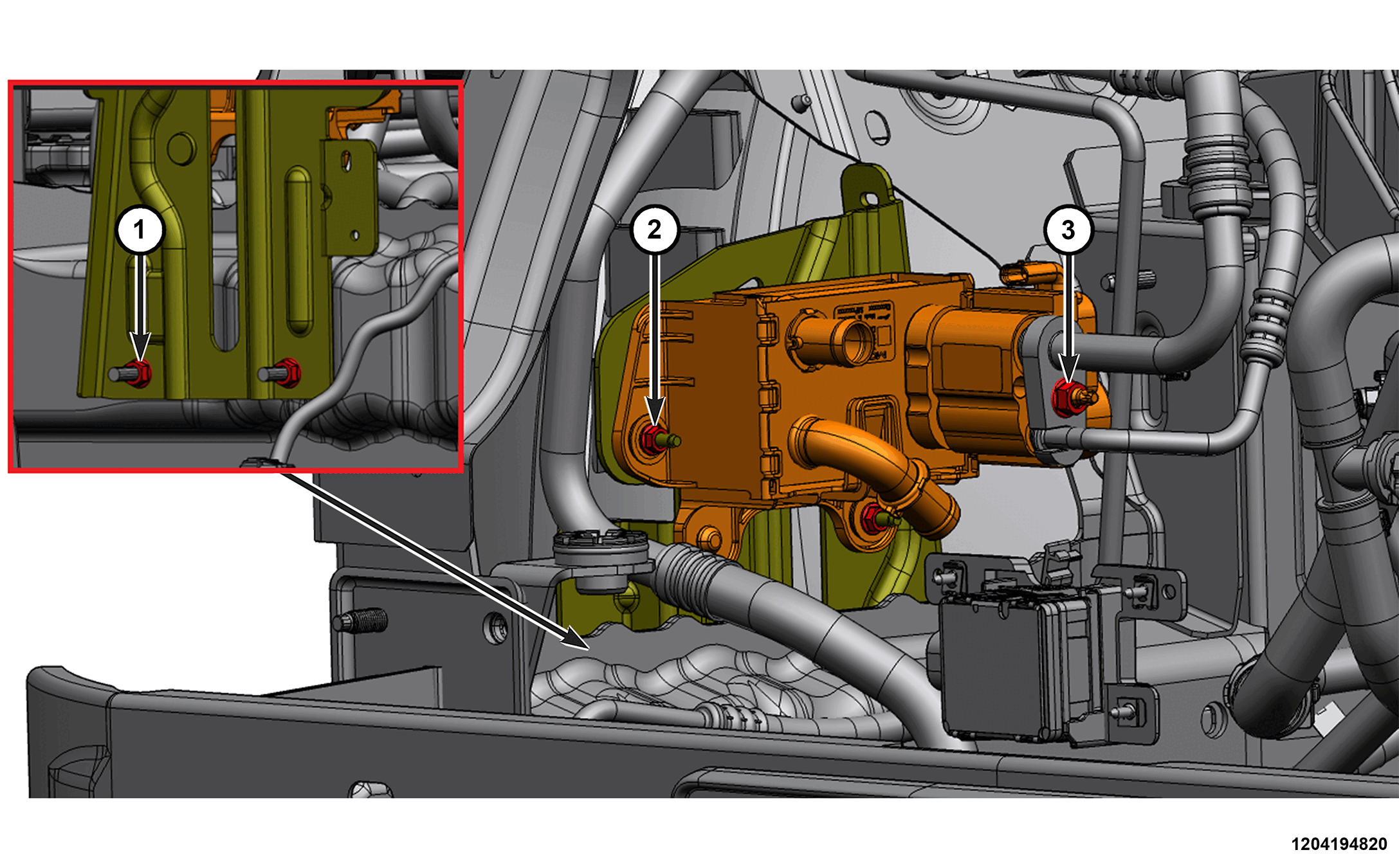

BATTERY COOLING (4 OF 4)
| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENT |
|---|---|---|---|
| 1 | Chiller Bracket To Rail Nut | 25 N.m (20 Ft. Lbs.) | - |
| 2 | Chiller To Bracket Nut | 9 N.m (80 In. Lbs.) | - |
| 3 | A/C Suction & Liquid Line to Chiller Nut | 20 N.m (15 Ft. Lbs.) | - |
| - | RT Bundle to Rail | 9 N.m (80 In. Lbs.) | - |
| - | Cabin Heater Bracket To Rail | 27 N.m (20 Ft. Lbs.) | - |
| - | Radiator To Body Support | 16 N.m (12 Ft. Lbs.) | - |
| - | Cabin Heater Bracket To Battery Heater | 11 N.m (8 Ft. Lbs.) | - |
| - | Hose Bracket To Cradle | 27 N.m (20 Ft. Lbs.) | - |
| - | HVPDC/BCH Bracket To Cradle | 12 N.m (9 Ft. Lbs.) | - |
