Canister, Vapor: Removal
| 1 - Fresh Air Hose |
| 2 - ESIM Wire Harness Connector |
| 3 - ESIM |
- Disconnect electrical connector from Evaporative System Integrity Monitor (ESIM) switch.
- Disconnect fresh air hose from ESIM.
1 - Vapor Canister Line 2 - Vapor Canister Line 3 - Vapor Canister - Disconnect the vapor canister lines.

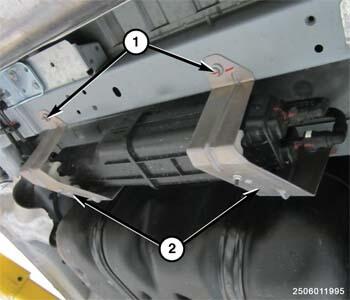

1 - Vapor Canister Bracket Fasteners 2 - Vapor Canister Brackets - Remove the vapor canister bracket fasteners.

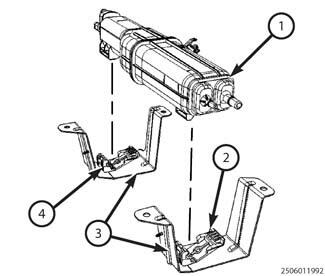

1 - Vapor Canister 2 - Retention Clip 3 - Vapor Canister Brackets 4 - Retention Clip - Remove vapor canister from the retention clips.
