Body Gap And Flush Measurements
NOTE:
All dimensions are in millimeters.
- O/F = Over Flush
- U/F = Under Flush
- U/D = Up/Down
- F/A = Fore/Aft

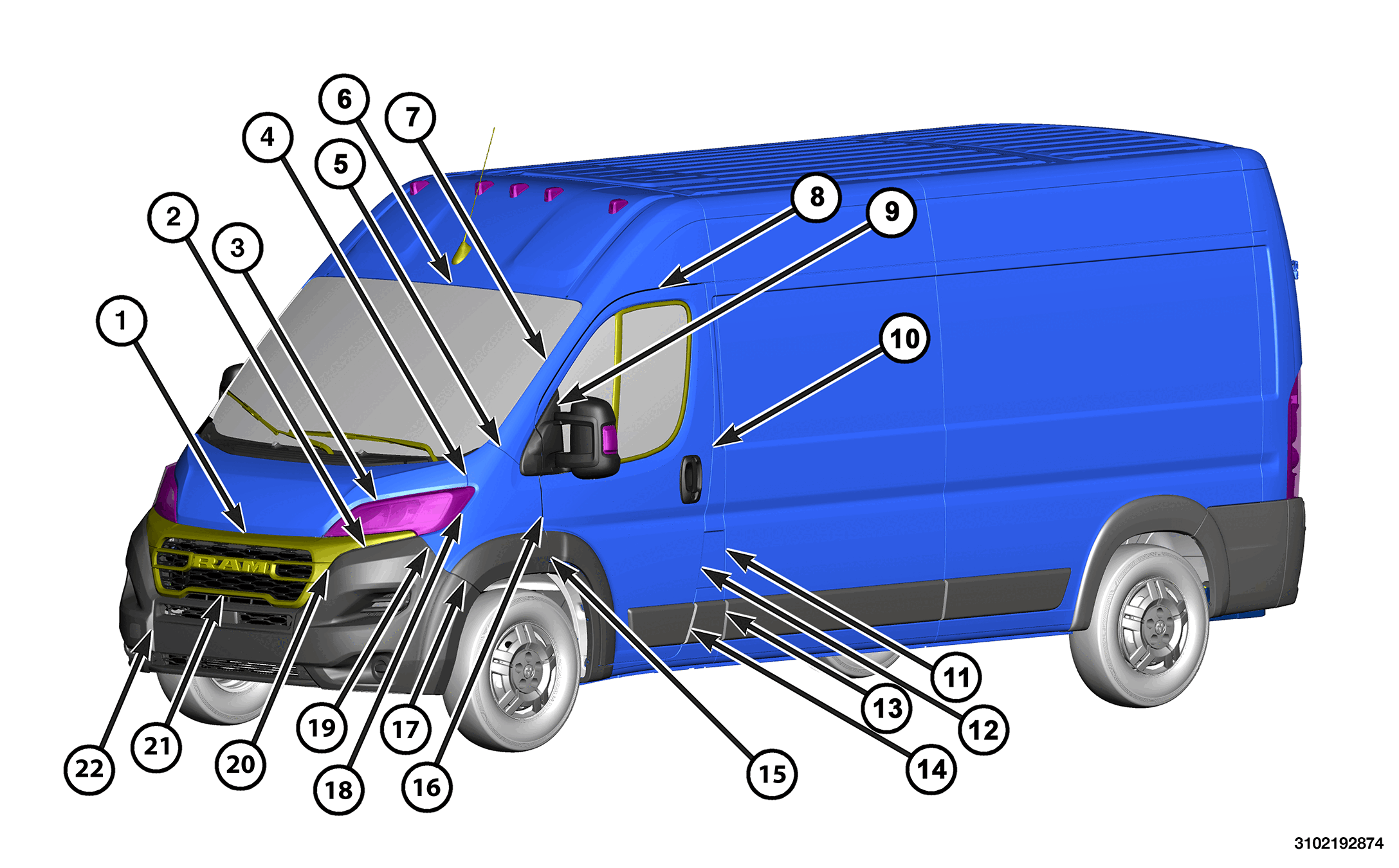

| DIMENSION | DESCRIPTION | GAP | FLUSH |
|---|---|---|---|
| 1 | Hood to Grille Surround | 7.0 +/- 2.0 Parallel within 1.2 |
- |
| 2 | Grille Surround to Headlamp (U/D) | 3.0 +/- 1.5 Parallel within 1.8 |
Grille U/F 1.8 +/- 1.5 Side to Side within 1.9 |
| 2 | Grille Surround to Headlamp (F/A) | 4.0 +/- 2.0 | Grille U/F 1.8 +/- 1.5 Side to Side within 1.9 |
| 3 | Hood to Headlamp | 4.5 +/- 1.6 Parallel within 1.2 Side to Side within 1.0 |
- |
| 4 | Hood to Fender | 4.0 +/- 1.0 Parallel within 1.0 Side to Side within 1.0 |
Hood O/F 1.0 +/- 1.0 Consistent within 1.0 Side to Side within 1.1 |
| 5 | Fender to A-Pillar | 2.5 +/- 1.5 Parallel within 1.2 |
0.0 +/- 1.2 |
| 6 | Windshield to Roof | 3.5 +/- 1.3 Parallel within 1.0 |
Windshield U/F 3.0 +/- 2.5 |
| 7 | Windshield to A-Pillar | 3.8+/- 1.0 | A-Pillar O/F 2.3 + 1.0 /- 2.0 |
| 8 | Front Door to A-Pillar | 5.0 +/- 1.5 | Cross Car 0.0 + 1.0 /- 0.0 |
| 9 | Mirror to Front Door | 1.0 + 0.5 /- 0.8 | - |
| 10 | Front Door to B-Pillar | 5.0 +/- 1.5 Parallel within 1.0 |
Front Door O/F 0.0 + 1.0 |
| 11 | Fuel Filler Door to Sliding Door (If equipped/Not shown) | 8.0 +/- 2.0 Parallel within 1.6 |
- |
| 12 | Fuel Filler Door to Front Door | 7.0 +/- 1.6 Parallel within 0.6 |
Fuel Filler Door U/F - 0.5 +/- 0.5 |
| 13 | B-Pillar Side Molding to Middle Panel/Sliding Door Body Side Molding | 10.0 +/- 3.0 | B-Pillar Body Side Molding O/F 0.0 + 1.5/- 0.0 |
| 14 | Front Door Body Side Molding to B-Pillar Body Side Molding | 10.5 +/- 2.0 | Front Door Body Side Molding O/F 0.0 +/- 1.5 |
| 15 | Wheel Opening Molding to Door Wheel Flare Molding | 10.0 +/- 1.5 | - |
| 16 | Front Fender to Front Door | 5.0 +/- 1.0 Parallel within 0.5 |
0.0 +/- 1.5 |
| 17 | Front Fascia Wheel Flare to Fender Wheel Flare | 2.0 +/- 1.0 | Front Flare U/F - 0.5 +/- 0.8 Consistent within 0.7 |
| 18 | Fender to Headlamp | 2.5 +/- 1.5 Parallel within 1.2 |
- |
| 19 | Front Fascia to Fender | 0.0 + 0.6 /- 0.0 | Fascir U/F - 0.5 +/- 0.6 |
| 20 | Grille Surround to Center Fascia | 2.0 +/- 1.0 Parallel within 1.0 |
- |
| 21 | Grille Surround to Outer Fascia | 2.0 +/- 1.5 Parallel within 1.6 Side to Side within 1.6 |
0.0 + 1.5 |
| 22 | Lower Fascia to Outer Fascia (U/D) | 2.0 +/- 0.6 | - |
| 22 | Lower Fascia to Outer Fascia (Cross Car) | 2.0 +/- 0.8 | - |

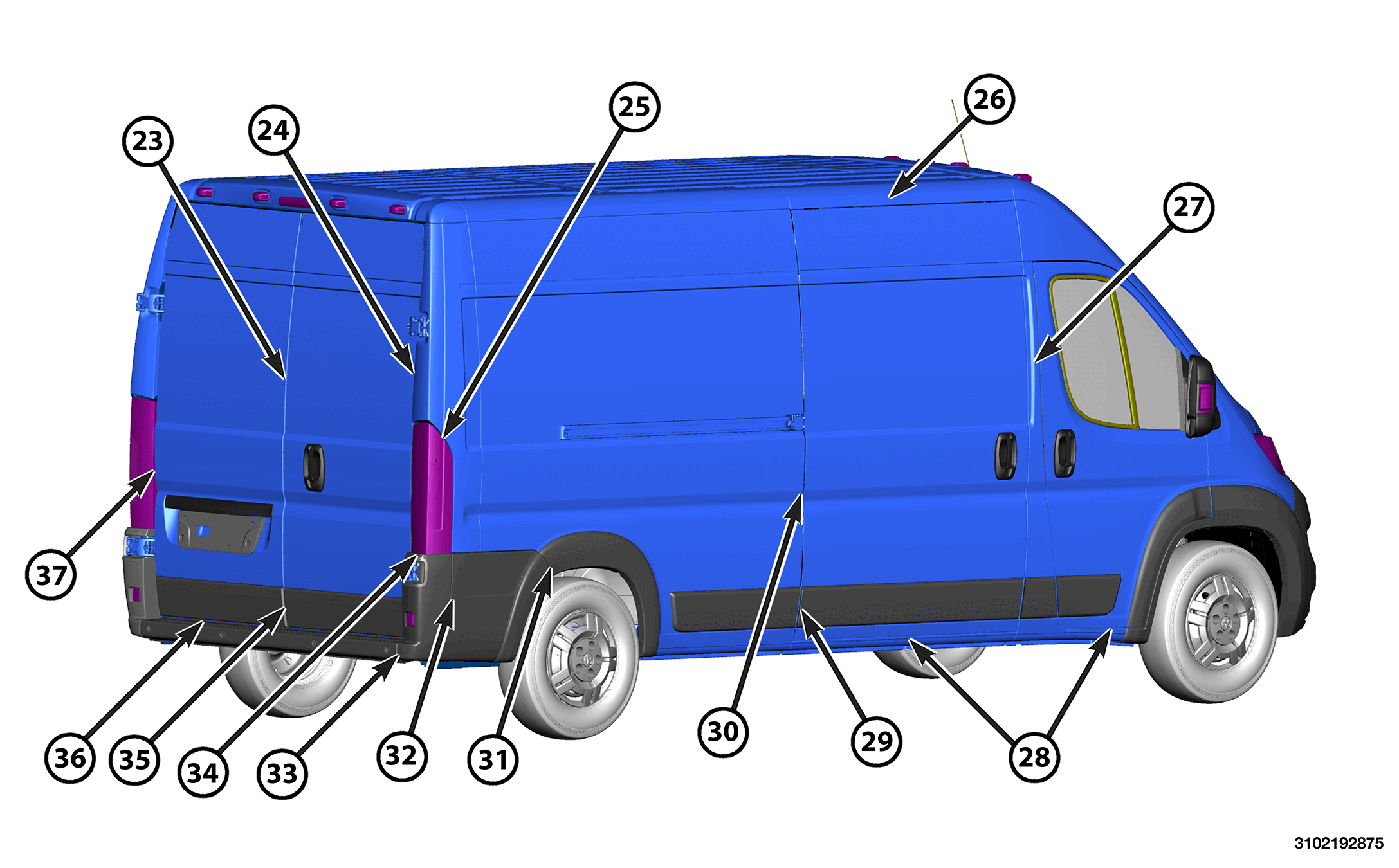

| 23 | Right Rear Door to Left Rear Door | 6.0 +/- 1.0 | 0.0 +/- 1.5 |
| 24 | Rear Door to D-Pillar | 7.0 + 1.0 / -1.5 | - |
| 25 | Taillamp to Body Side Aperture | 3.2 +/- 1.0 Parallel within 2.0 |
Lamp U/F 3.0 +/- 1.5 |
| 26 | Sliding Door to Roof Side Panel | 5.0 +/- 1.6 | - |
| 27 | Sliding Door to B-Pillar | 5.0.0 +/- 1.6 Parallel within 1.2 |
+ 0.0 / -1.5 |
| 28 | Front Door and Sliding Door to Sill Panel | 6.0 +/- 1.5 | - |
| 29 | Sliding Door Molding to Body Side Panel Molding | 10.3 +/- 3.0 | 0.0 + 1.5 /- 0.0 |
| 30 | Sliding Door to Body Side Panel | 5.0 +/- 1.6 Parallel within 1.2 |
Sliding Door O/F 0.0 + 1.5 /- 0.0 Parallel within 1.0 |
| 31 | Rear Fascia Wheel Flare Molding to Body Side Wheel Flare Molding | 2.5 +/- 1.0 | Fascia Molding O/F 0.5 + 0.0 /- 0.5 |
| 32 | Rear Fascia Wheel Flare Molding to D-Pillar Molding | 5.0 +/- 2.0 | 0.0 +/- 1.0 Parallel within 1.0 |
| 33 | Rear Bumper Molding to D-Pillar Molding | 7.0 +/- 2.0 | - |
| 34 | Taillamp to D-Pillar Molding | 3.0 +/- 1.5 | - |
| 35 | Left Rear Door Molding to Right Door Molding | 11.0 +/- 2.5 | - |
| 36 | Rear Door to Rear Bumper | 5.0 +/- 2.0 | - |
| 37 | Taillamp to Rear Door |
7.0 +1.6 /-2.0 | - |
