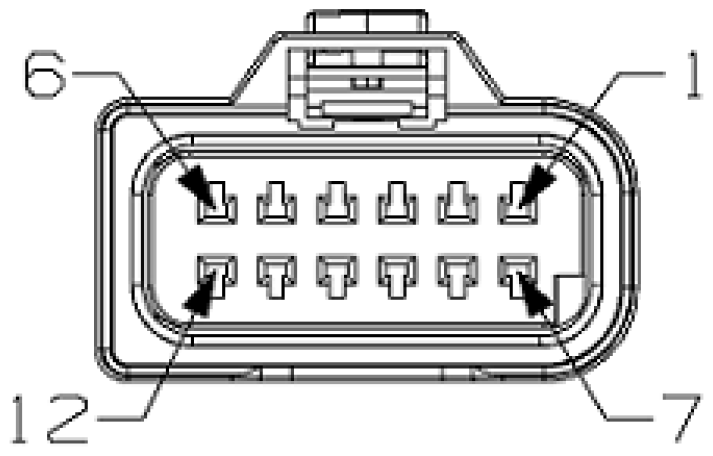

I124G (Standard) Connector End View (I124G)

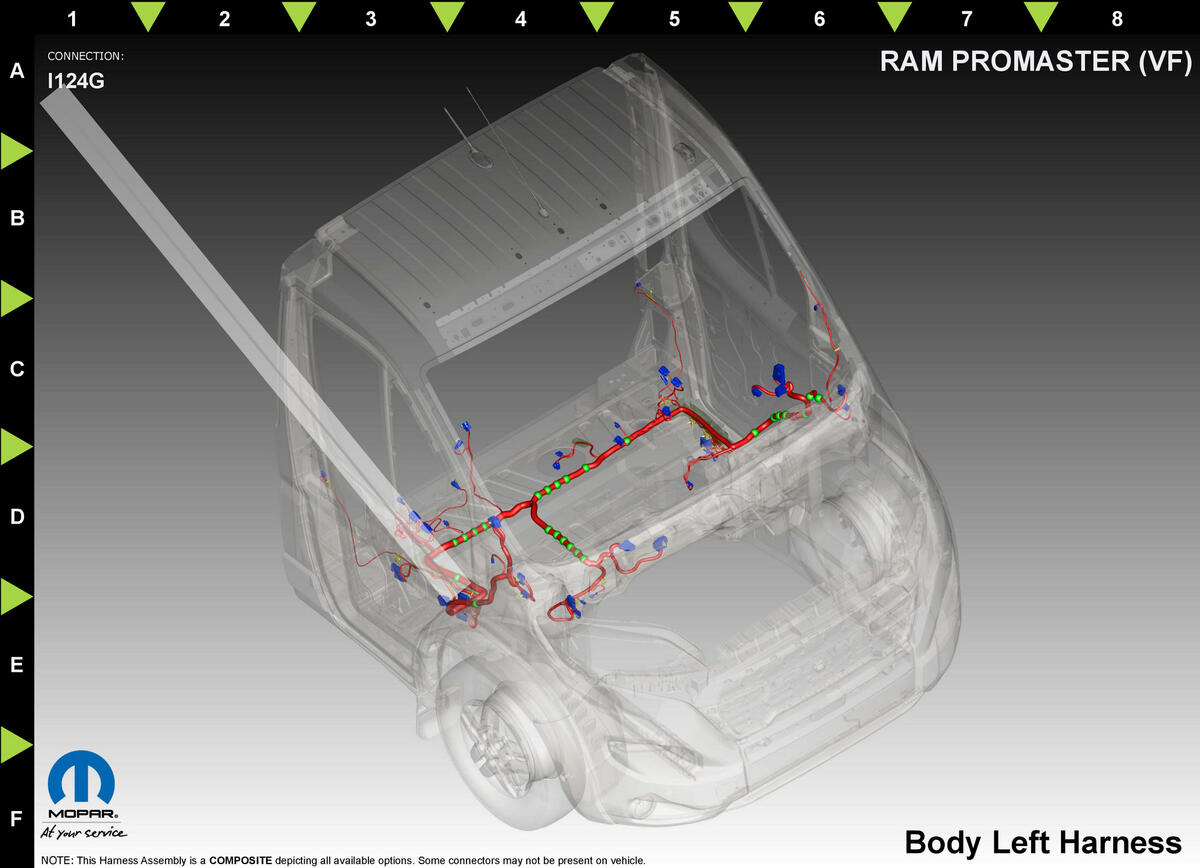

Harness-Family: Body_Left
Color: BLACK
Gender: MALE
Part Number: 2-2316338-5
Part Description: Not Available
Connector No: I124G
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A205 | YE | 1.5 | FUSED B(+) | REAR POWER OUTLET | ||
| 2 | P711 | YE | 0.35 | LEFT BLIND SPOT INDICATOR DRIVER | BLIND SPOT AND CROSS PATH | ||
| 3 | P30 | VT/GN | 0.35 | REAR DOOR HANDLE SWITCH SENSE | CARGO VAN | ||
| 4 | Z903 | GN/BN | 0.35 | GROUND | CARGO VAN | ||
| 5 | P712 | WH/YE | 0.35 | RIGHT BLIND SPOT INDICATOR DRIVER | BLIND SPOT AND CROSS PATH | ||
| 6 | G76 | BK/VT | 0.5 | REAR SLIDING DOOR AJAR SWITCH SENSE | EXCEPT UPFITTER | ||
| 7 | L17 | YE/BK | 0.5 | PARK LAMP FEED | PASSENGER VAN/CARGO VAN | ||
| 9 | D367 | WH | 0.35 | CAN IHS (-) | PASSENGER VAN/CARGO VAN | ||
| 10 | D368 | DB | 0.35 | CAN IHS (+) | PASSENGER VAN/CARGO VAN | ||
| 11 | D368 | DB | 0.35 | CAN IHS (+) | AHC PASSENGER VAN/AHC CARGO VAN | ||
| 12 | D367 | WH | 0.35 | CAN IHS (-) | AHC PASSENGER VAN/AHC CARGO VAN | ||
|
|||||||
